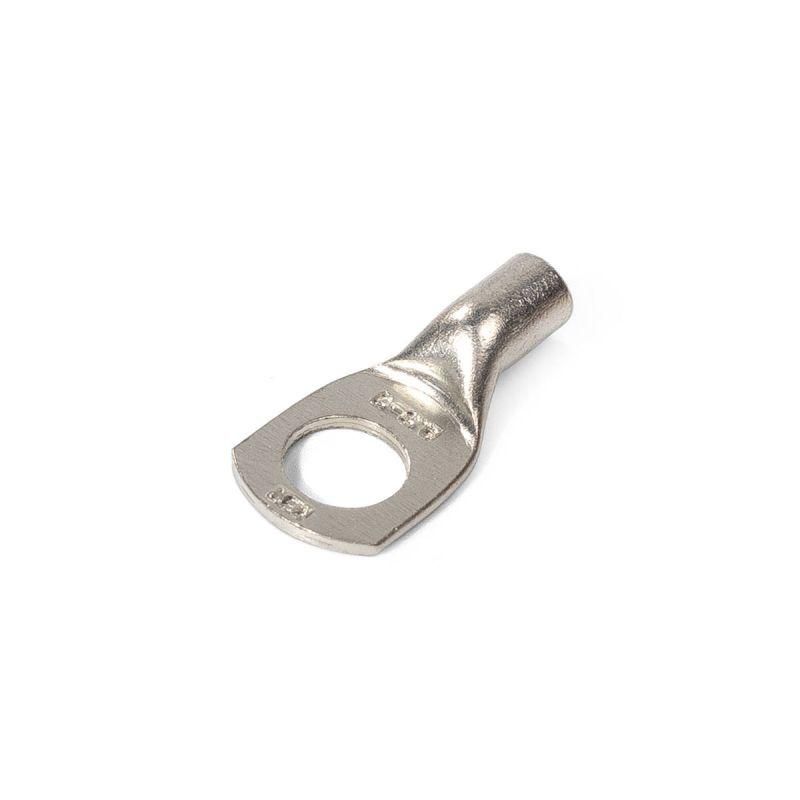

Наконечник кабельный ТМЛ-Р 2,5-5 медный луженый с обратным радиусом контактной площадки - 87470 КВТ

Наконечник кабельный ТМЛ-Р 2,5-5 от КВТ предназначен для надёжного оконцевания медных проводов сечением 2,5 мм2 методом опрессовки. Этот наконечник обеспечивает прочное и долговечное соединение в электроустановках до 1 кВ, особенно там, где важна устойчивость к влаге и коррозии.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 2,5-5 используется для оконцевания однопроволочных и многожильных медных проводов перед подключением к болтовым зажимам, автоматическим выключателям, контакторам и другим коммутационным устройствам. Подходит для установки на силовые цепи, распределительные щиты, оборудование управления и промышленную автоматизацию. Применяется в условиях повышенной влажности благодаря защите от коррозии.

Технические характеристики

• Поперечное сечение провода: 2,5 мм2
• Форма контактной площадки: кольцевая, с обратным радиусом для равномерного распределения усилия при затяжке
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (класс защиты T2 – для умеренного и холодного климата)
• Угол соединения: прямолинейный (провод вводится прямо в корпус наконечника)
• Количество монтажных отверстий: одно, диаметром не указан - соответствует стандартному шагу M4–M6
• Метрический размер резьбы: не предусмотрен (не предназначается для резьбового крепления)
• Класс гибкости проводника: совместим с жилами 1, 2 и 3 классов гибкости
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник ТМЛ-Р 2,5-5 требует опрессовки специальными матрицами. Для получения качественной деформации рекомендуются шестигранные матрицы от КВТ - они обеспечивают плотное и равномерное сжатие без повреждений. Устанавливается с помощью гидравлического пресса; механические клещи не подходят из-за требования точного давления. Хвостовик имеет точно рассчитанную длину, что исключает перекос при запрессовке. Посадочный диаметр внутренней трубы адаптирован под жилы 1–3 классов гибкости, поэтому можно использовать как одножильные, так и многожильные провода.

Безопасность и стандарты

Изделие соответствует требованиям к климатическому исполнению T2 - устойчиво к воздействию влажности и температурным колебаниям. Лужёное покрытие предотвращает окисление меди, снижает переходное сопротивление и увеличивает срок службы соединения. Наконечник ТМЛ-Р 2,5-5 не содержит свинца и соответствует экологическим нормам RoHS.

Преимущества

• Высокая теплопроводность и электропроводность материала - минимизация потерь энергии
• Лужёное покрытие защищает от коррозии даже в сырых помещениях
• Обратный радиус контактной площадки позволяет равномерно распределить нагрузку при затяжке болта
• Точные геометрические размеры гарантируют стабильное качество опрессовки
• Совместимость с прессами КВТ - возможность использовать уже имеющиеся рабочие инструменты

Ограничения применения

• Не для алюминиевых проводов - материал только медь
• Не предназначен для резьбового крепления - требуется болт/шпилька с гайкой
• Запрещено применение с обычными плоскогубцами или кусачками - необходим гидравлический пресс с правильной матрицей
• Не следует использовать в средах с постоянным воздействием солёной воды или агрессивных паров - хотя есть лужение, максимальная защита достигнута лишь при соблюдении условий T2

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Оконцевание фазных и нулевых проводов на контакторах в системах автоматизации
• Присоединение проводов к шинам заземления в промышленных объектах
• Монтаж в насосных станциях, конвейерах, компрессорах - местах с возможностью попадания влаги

Практические советы

• Перед опрессовкой удалите изоляцию на длину, равную глубине трубчатой части наконечника - не более и не менее
• Выбирайте матрицу именно для наконечников ТМЛ-Р - другие типы дают плохую форму и риск разрушения
• Проверьте после опрессовки: если видны трещины или проволочки торчат - замените наконечник
• При использовании нескольких наконечников ТМЛ-Р 2,5-5 в одном проекте - используйте один партийный номер, чтобы гарантировать единое качество
• Храните в сухом месте - даже лужённые изделия могут терять защитные свойства при длительном контакте с влагой
