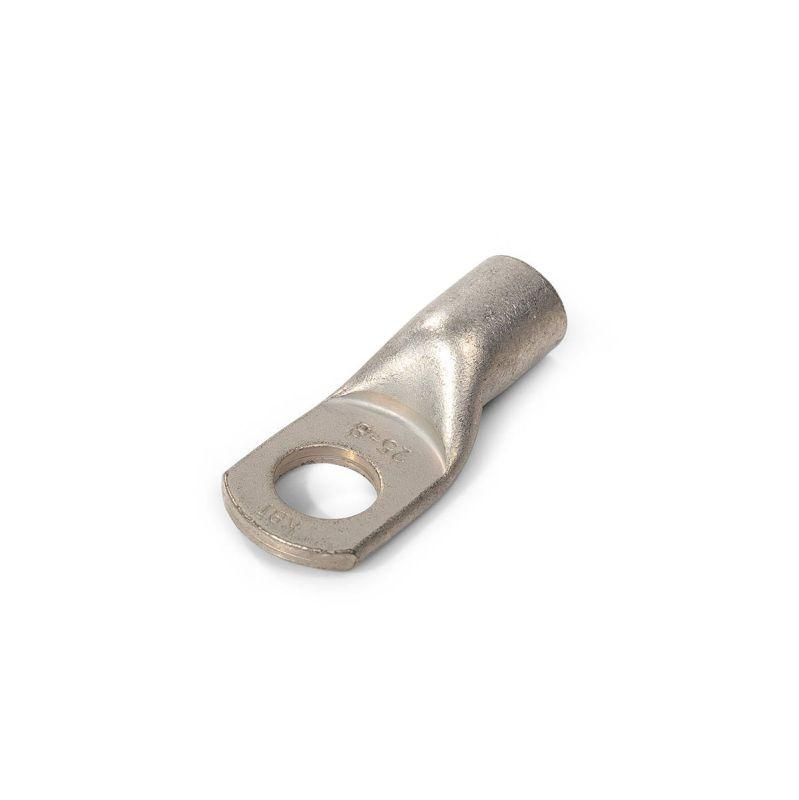

Наконечник кабельный ТМЛ-Р 25-8 медный луженый с обратным радиусом контактной площадки - 87480 КВТ

Наконечник кабельный ТМЛ-Р 25-8 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 25 мм2 методом опрессовки. Этот наконечник обеспечивает прочное и долговечное соединение в электроустановках до 1 кВ, особенно там, где важна устойчивость к влаге и коррозии.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 25-8 используется для оконцевания однопроволочных и многопроволочных медных жил, чтобы обеспечить качественный контакт при подключении к болтовым зажимам, автоматическим выключателям, рубильникам и другим коммутационным устройствам. Подходит для стационарной установки в распределительных щитах, на станках, трансформаторах и других объектах промышленной электросети.

Технические характеристики

• Поперечное сечение кабеля: 25 мм2
• Материал: рафинированная медь марки М1
• Форма контактной площадки: кольцевая
• Угол соединения: прямой
• Защитное покрытие: олово-висмутовое лужение (класс климатического исполнения Т2)
• Количество монтажных отверстий: 1
• Метрический размер резьбы: не предусмотрен (для крепления через болт/шпильку)
• Класс проводника: совместим с жилами 1, 2 и 3 классов гибкости
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник кабельный ТМЛ-Р 25-8 рассчитан на опрессовку специальными матрицами с шестигранной формой. Для работы требуется гидравлический пресс, совместимый с матрицами КВТ. Хвостовик имеет точно выдержанные размеры - это гарантирует правильную посадку при опрессовке и предотвращает перекос контакта. Установка выполняется путём вставки подготовленной жилы в трубчатую часть наконечника и последующего сжатия прессом. Направление захода жилы важно: она должна полностью войти до упора.

Безопасность и стандарты

Изделие соответствует требованиям к изоляции и механической прочности для оборудования до 1 кВ. Лужёное покрытие повышает устойчивость к коррозии в условиях повышенной влажности (климатическое исполнение Т2), что снижает риск возникновения нагрева в месте контакта. Применение рекомендовано в соответствии с ПУЭ и ГОСТ Р 50030.5.2.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М1
• Лужёное покрытие защищает от окисления и продлевает срок службы
• Шестигранная форма опрессовки обеспечивает равномерное давление и плотный контакт
• Обратный радиус контактной площадки снижает риск повреждения изоляции при затяжке болта
• Совместимость с прессами КВТ - минимизирует риск некорректной опрессовки

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен электрохимический эффект и разрушение контакта
• Не подходит для частых перемещений или вибрационных нагрузок - требует фиксации в стационарных системах
• Запрещено использовать без пресса; попытки затяжки болтом без опрессовки приведут к плохому контакту и перегреву
• Не применяется в средах с агрессивными химическими веществами - даже лужение не защищает от кислот и щелочей

Примеры использования

• Подключение силового кабеля 25 мм2 к входному автомату в щите управления
• Оконцевание фазных жил в цепях питания насосов и компрессоров
• Соединение кабеля с шиной PE/N в распределительном пункте
• Монтаж в промышленных конвейерах, где требуется надёжный и долговечный контакт

Практические советы

• Перед опрессовкой удалите изоляцию с жилы на длину, равную глубине трубки наконечника - не более и не менее
• Проверьте соответствие диаметра жилы и внутреннего канала наконечника - допускаются жилы 1–3 классов гибкости
• Используйте только оригинальные матрицы КВТ, совместимые с ТМЛ-Р - другие матрицы могут деформировать форму и снизить качество контакта
• После опрессовки проверьте механическую прочность: попробуйте слегка потянуть жилу - она не должна выскальзывать
• При работе в сыром помещении дополнительно смажьте место контакта антикоррозийной пастой - это увеличит срок службы
