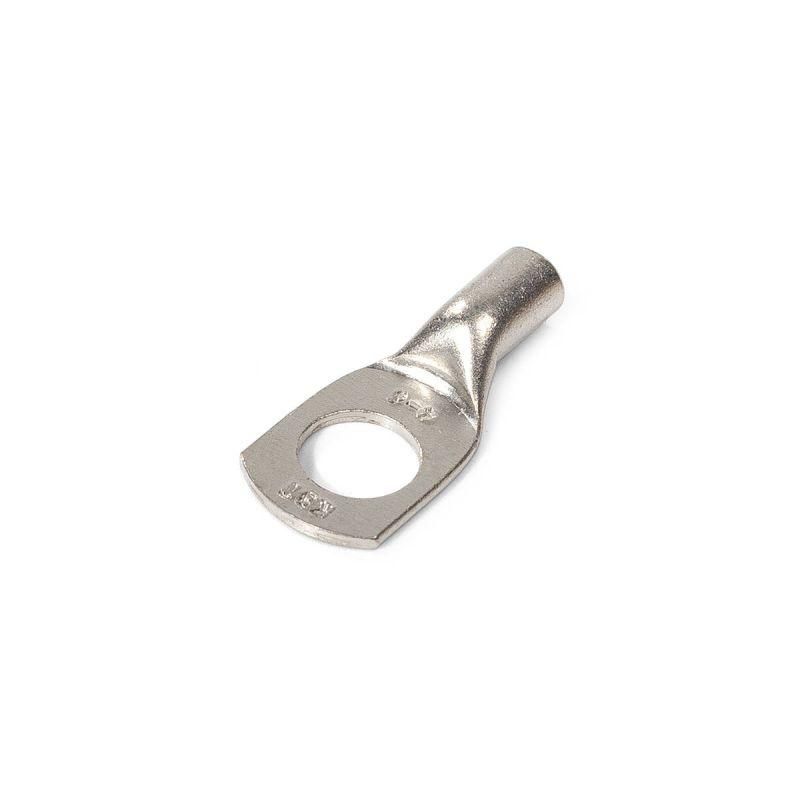

Наконечник кабельный ТМЛ-Р 4-6 медный луженый с обратным радиусом контактной площадки - 87473 КВТ

Наконечник кабельный ТМЛ-Р 4-6 от КВТ предназначен для надёжного оконцевания медных проводов сечением 4 мм2 методом опрессовки. Применяется в силовых цепях до 1 кВ, особенно там, где важна долговечность контакта и устойчивость к влаге - например, в распределительных щитах, на станках или в промышленном оборудовании.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 4-6 используется для создания прочного и электрически надёжного соединения между медным проводом и зажимом болтового типа. Подходит для фиксации в клеммах автоматических выключателей, рубильников, контакторов и других устройств с болтовым зажимом. Особенно эффективен в условиях повышенной влажности или колебаний температуры благодаря лужёному покрытию.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (класс защиты Т2)
• Форма контактной площадки: кольцевая
• Угол соединения: прямой
• Количество монтажных отверстий: 1
• Метрический размер резьбы: не предусмотрен (для болтовых зажимов без резьбы)
• Класс гибкости провода: совместим с жилами 1, 2 и 3 классов
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник кабельный ТМЛ-Р 4-6 монтируется исключительно методом опрессовки специальными матрицами. Для обеспечения качественного соединения рекомендуется использовать гидравлические прессы КВТ с подходящими шестигранными матрицами - они гарантируют равномерную деформацию трубчатой части и плотный контакт. Не допускается использование плоскогубцев или механических прессов без контроля усилия - это повредит форму и снижает надёжность соединения.

Безопасность и стандарты

Изделие соответствует требованиям к климатическому исполнению Т2 - устойчиво к воздействию влажного воздуха и конденсата. Лужёное покрытие предотвращает окисление меди, что продлевает срок службы контакта и снижает риск перегрева. Напряжение до 1 кВ позволяет применять наконечник в сетях низкого напряжения согласно ГОСТ Р 50030.5.1.

Преимущества

• Высокая электропроводность за счёт чистой меди марки М1
• Лужёное покрытие защищает от коррозии даже в агрессивной среде
• Точная форма хвостовика обеспечивает стабильное положение при опрессовке
• Обратный радиус контактной площадки снижает риск повреждения изоляции при затяжке
• Совместимость с прессами КВТ - гарантированное качество соединения

Ограничения применения

• Не предназначена для многожильных алюминиевых проводов - только для медных
• Не подходит для установки в резьбовые зажимы (нет метрической резьбы)
• Запрещено использовать без опрессовки - просто вставлять в клемму нельзя
• Не рекомендуется для частых демонтажей - после нескольких раз сборки/разборки контакт теряет герметичность

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Оконцевание проводов питания на двигателях и насосах в промышленных системах
• Соединение кабелей с клеммами УЗО, АВДТ, контакторов
• Электромонтаж в помещениях с высокой влажностью - бассейны, холодильные камеры, производственные цеха

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - лишняя изоляция внутри трубки снижает надёжность
• Выбирайте матрицу, указанную производителем для ТМЛ-Р 4-6 - неверный размер вызывает трещины или плохую посадку
• Проверьте после монтажа: провод не должен свободно двигаться в наконечнике; контакт должен быть плотным, без видимых трещин
• Для длительной работы в агрессивной среде дополнительно используйте тепловые трубки или термоусадочные наконечники
• Артикул 87473 - это именно ТМЛ-Р 4-6 от КВТ. Не путайте с другими типами - например, ТМЛ-Р имеет другую форму и длину хвостовика
