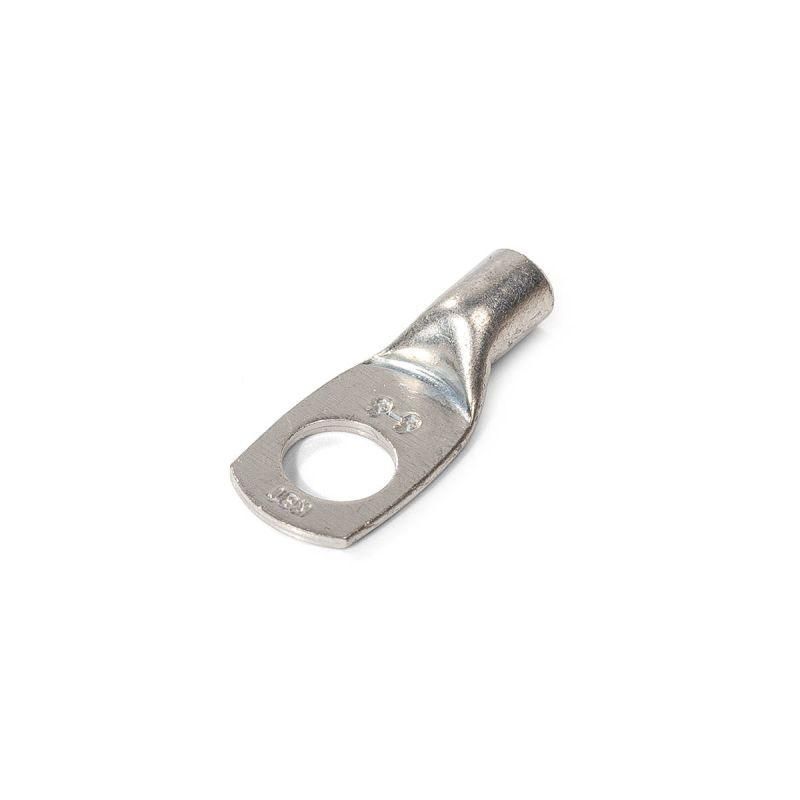

Наконечник кабельный ТМЛ-Р 6-6 медный луженый с обратным радиусом контактной площадки - 87475 КВТ

Наконечник кабельный ТМЛ-Р 6-6 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 6 мм2 методом опрессовки. Этот наконечник обеспечивает прочное и долговечное соединение в электроустановках до 1 кВ, особенно там, где важна устойчивость к влаге и коррозии.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 6-6 используется для оконцевания однопроволочных и многопроволочных медных жил сечением 6 мм2. Применяется в распределительных щитах, на клеммах автоматических выключателей, контакторов, трансформаторов и других устройствах, требующих надёжного электрического соединения. Подходит для стационарной установки в помещениях и на открытых участках с повышенной влажностью.

Технические характеристики

• Поперечное сечение кабеля: 6 мм2
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (класс защиты Т2 - устойчивость к влажному климату)
• Форма контактной площадки: кольцевая
• Угол соединения: прямой
• Количество монтажных отверстий: 1
• Метрический размер резьбы: отсутствует (не предназначена для болтового крепления)
• Класс проводника: совместим с жилами 1, 2 и 3 классов гибкости
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник кабельный ТМЛ-Р 6-6 монтируется исключительно методом опрессовки. Для этого требуется специальный пресс с матрицей шестигранной формы, совместимой с продукцией КВТ. Хвостовик наконечника имеет точно рассчитанную длину, что гарантирует правильное положение при зажиме - избежать пережима или недожима. Не используйте плоскогубцы или другие инструменты, не предназначенные для опрессовки - это повредит контакт и снижает надёжность соединения.

Безопасность и стандарты

Изделие соответствует требованиям к климатическому исполнению Т2 - устойчиво к воздействию влажного воздуха и конденсату. Лужёное покрытие предотвращает окисление меди, сохраняет хорошую проводимость и снижает риск нагрева в месте соединения. Напряжение до 1 кВ позволяет применять наконечник в сетях низкого напряжения согласно ГОСТ Р 50030.5.1.

Преимущества

• Высокая механическая прочность благодаря использованию рафинированной меди М1
• Лужёное покрытие защищает от коррозии и увеличивает срок службы в условиях повышенной влажности
• Точная форма хвостовика обеспечивает стабильное качество опрессовки даже при частом использовании
• Шестигранная форма опрессовки равномерно деформирует металл, минимизируя переходное сопротивление
• Совместимость с прессами КВТ - гарантированное соответствие технологическим нормам производства

Ограничения применения

• Не применяется для алюминиевых или композитных проводов - материал наконечника совместим только с медью
• Не предназначен для болтового крепления - отсутствует резьба, нельзя использовать вместо кабельных наконечников с резьбой
• Запрещено использование с инструментами, не имеющими шестигранной матрицы, рекомендованной производителем
• Не следует применять в средах с постоянным воздействием агрессивных химикатов - лужение не защищает от кислот и щелочей

Примеры использования

• Подключение силового кабеля к входному автомату в распределительном щите
• Оконцевание фазных жил в частных домах и многоэтажных зданиях
• Соединение провода с клеммой двигателя или насоса на производстве
• Монтаж в системах управления конвейерами, где требуется надёжность и устойчивость к колебаниям температуры

Практические советы

• Перед опрессовкой удалите изоляцию на длину, равную глубине трубчатой части наконечника - не более того, чтобы не оставалось голой жилы вне корпуса
• Обязательно проверьте соответствие диаметра жилы и наконечника - для 6 мм2 допускаются жилы всех трёх классов гибкости, но лучше всего подходят многопроволочные
• Используйте только оригинальные матрицы КВТ - они обеспечивают нужную форму и усилие опрессовки
• После монтажа проверьте соединение на прочность легким растяжением - качественно опрессованный наконечник не должен выскальзывать
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может вызвать помутнение покрытия
