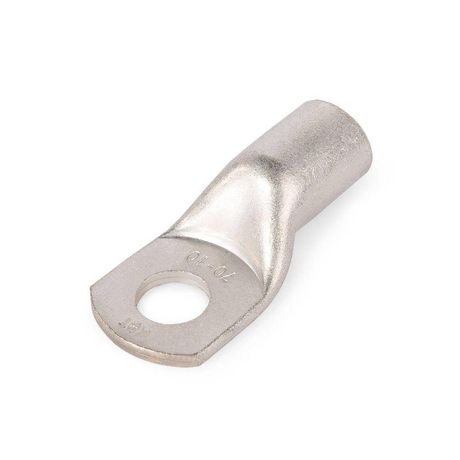

Наконечник кабельный ТМЛ-Р 70-10 медный луженый с обратным радиусом контактной площадки - 87454 КВТ

Наконечник кабельный ТМЛ-Р 70-10 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 70 мм2 методом опрессовки. Этот наконечник обеспечивает прочное электрическое и механическое соединение в силовых цепях до 1 кВ, особенно там, где важна устойчивость к коррозии и точность монтажа.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 70-10 используется для оконцевания многожильных медных проводов и кабелей перед подключением к болтовым зажимам, шинным системам или аппаратам защиты. Подходит для установки на токоведущих частях распределительных щитов, трансформаторах, двигателях, автоматических выключателях и других устройствах высокой мощности. Применяется в промышленных объектах, энергообъектах, на транспорте и в условиях повышенной влажности благодаря защите от коррозии.

Технические характеристики

• Поперечное сечение кабеля: 70 мм2
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (класс климатического исполнения Т2)
• Форма контактной площадки: кольцевая с обратным радиусом
• Угол соединения: прямолинейный
• Количество монтажных отверстий: 1
• Метрический размер резьбы: отсутствует (не предназначена для резьбового крепления)
• Класс проводника: совместим с жилами 1, 2 и 3 классов гибкости
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник кабельный ТМЛ-Р 70-10 рассчитан на опрессовку специальными матрицами с шестигранной формой - они обеспечивают равномерную деформацию и плотное соединение без повреждений жилы. Для работы требуется гидравлический пресс с подходящими матрицами. Особенность: хвостовик имеет точно рассчитанную длину, что позволяет легко позиционировать наконечник при опрессовке и избежать перекосов. Совместим с прессами серии «КВТ». Установка требует предварительной зачистки жилы до нужной длины - не более глубины трубчатой части наконечника.

Безопасность и стандарты

Изделие соответствует требованиям к электроизоляции и механической прочности для оборудования до 1 кВ. Лужёное покрытие снижает риск окисления контакта, увеличивает срок службы и исключает образование оксидных плёнок, которые могут вызывать нагрев. Климатическое исполнение Т2 гарантирует работу в условиях повышенной влажности и температурных колебаний.

Преимущества

• Высокая электропроводность благодаря материалу М1 - минимальные потери энергии на переходном сопротивлении
• Лужёное покрытие защищает от коррозии даже в агрессивных средах
• Обратный радиус контактной площадки снижает риск повреждения изоляции при затяжке болта
• Точные размеры хвостовика обеспечивают одинаковый результат опрессовки при использовании одной матрицы
• Поддерживается стандартизированными матрицами «КВТ» - совместимость с популярным оборудованием

Ограничения применения

• Не применяется для алюминиевых проводов - материал меди несовместим с алюминием без переходных элементов
• Не предназначен для резьбового крепления - отсутствие резьбы требует использования болтовых зажимов или шин
• Не рекомендован для постоянного погружения в жидкость - хотя покрытие T2 защищает от влаги, он не является герметичным
• Требуется использование именно шестигранных матриц; применение круглых или неправильно подобранных матриц приведёт к плохому контакту и перегреву

Примеры использования

• Подключение силового кабеля 70 мм2 к входному автомату в распределительном щите промышленного цеха
• Оконцевание фазных жил кабеля питания частотного преобразователя
• Присоединение к шине PE в ящике управления насосной станции
• Запитка электродвигателя с большим током потребления через болтовую клемму

Практические советы

• Перед опрессовкой обязательно зачищайте жилу до полной длины трубчатой части наконечника - недостаточная зачистка снижает надёжность соединения
• Выбирайте матрицу с меткой, соответствующей сечению 70 мм2 и типу наконечника ТМЛ-Р - используйте оригинальные матрицы «КВТ»
• Проверьте после опрессовки: контакт должен быть плотным, без трещин, с равномерным оттиском шестиугольника
• Не допускайте попадания грязи или масла внутрь трубки - это снижает качество опрессовки
• При замене старого наконечника проверяйте посадочный диаметр болта - он должен соответствовать диаметру отверстия в контактной площадке
