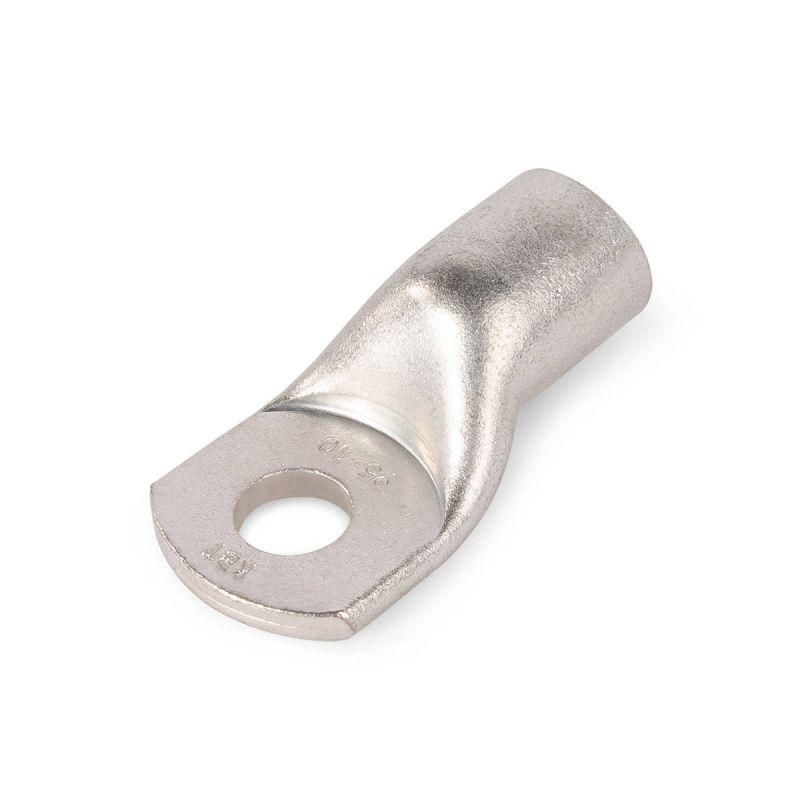

Наконечник кабельный ТМЛ-Р 95-10 медный луженый с обратным радиусом контактной площадки - 87455 КВТ

Наконечник кабельный ТМЛ-Р 95-10 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 95 мм2 методом опрессовки. Применяется в силовых цепях до 1 кВ, особенно там, где важна долговечность контакта и устойчивость к влаге - например, на распределительных щитах, трансформаторах или промышленном оборудовании.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 95-10 используется для создания прочного и электрически надёжного соединения между медным кабелем и болтовым зажимом. Подходит для кабелей с жилами 1, 2 и 3 класса гибкости. Часто применяется в энергетике, машиностроении, на объектах ЖКХ и промышленных установках, где требуется устойчивый контакт при больших токах.

Технические характеристики

• Поперечное сечение кабеля: 95 мм2
• Материал: рафинированная медь марки М1
• Форма контактной площадки: кольцевая
• Угол соединения: прямой
• Защитное покрытие: олово-висмутовое лужение (класс климатического исполнения Т2)
• Количество монтажных отверстий: 1
• Метрический размер резьбы: не предусмотрен (для крепления через болт/шпильку)
• Рабочее напряжение: до 1 кВ
• Подходящий класс проводника: несколько (1–3 класс гибкости)

Совместимость и монтаж

Наконечник кабельный ТМЛ-Р 95-10 рассчитан на опрессовку специальными матрицами с шестигранной формой. Для работы необходим гидравлический пресс, совместимый с матрицами КВТ. Хвостовик имеет точную длину, что обеспечивает правильное положение при зажиме - избежать перекоса и повреждения жилы. Установка требует соблюдения усилия прессования, указанного производителем матриц. Не используйте плоскогубцы или механические прессы - это снижает надёжность контакта.

Безопасность и стандарты

Покрытие олово-висмутовым сплавом соответствует требованиям к климатическому исполнению Т2 - защищает от коррозии в условиях повышенной влажности и температурных колебаний. Наконечник выдерживает рабочее напряжение до 1 кВ, что позволяет применять его в сетях среднего напряжения. Соответствует общепринятым нормам для кабельных соединений в электроустановках.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М1
• Лужёное покрытие предотвращает окисление и увеличивает срок службы контакта
• Шестигранная форма опрессовки обеспечивает равномерное давление и плотный контакт
• Точные геометрические размеры исключают люфт при креплении
• Обратный радиус контактной площадки снижает риск повреждения изоляции при затяжке болта

Ограничения применения

• Не предназначена для алюминиевых кабелей - только для медных
• Не подходит для систем выше 1 кВ
• Требуется использование только совместимых матриц КВТ; другие пресс-инструменты могут деформировать форму и снизить надёжность
• Запрещено использовать при температурах ниже -40C без проверки условий эксплуатации - лужение может стать хрупким

Примеры использования

• Подключение силового кабеля к шине в распределительном щите 0,4 кВ
• Соединение фазного провода с выводом трансформатора
• Оконцевание кабеля на входе в частотный преобразователь
• Монтаж заземляющего проводника в промышленной автоматизации

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - не больше и не меньше
• Используйте только матрицы, рекомендованные КВТ для модели ТМЛ-Р 95-10
• Проверьте посадку после опрессовки: контактная площадка должна быть ровной, без трещин и перекосов
• При монтаже на болт не перетягивайте - это может повредить лужёное покрытие
• Для контроля качества можно использовать импульсный тестер сопротивления контакта - допустимо менее 10 мОм
