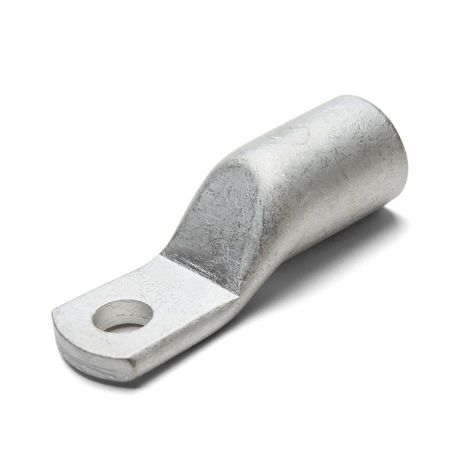

Наконечник кабельный ТМЛ-У 120-12 медный с узкой лопаткой - 101404 КВТ

Наконечник кабельный ТМЛ-У 120-12 медный с узкой лопаткой от бренда КВТ (артикул 101404) предназначен для надёжного соединения медных кабелей с автоматическими выключателями через опрессовку. Подходит для промышленных установок с рабочим напряжением до 1 кВ.

Назначение и область применения

Наконечник кабельный ТМЛ-У 120-12 медный с узкой лопаткой используется для оконцевания многожильных и одножильных медных проводов сечением 120 мм2. После опрессовки он обеспечивает прочное и долговечное соединение с клеммами низковольтных автоматических выключателей. Применяется в распределительных щитах, на станках, конвейерах, системах управления и других объектах с высокими токовыми нагрузками.

Технические характеристики

• Материал: рафинированная медь марки М1 - высокая проводимость и механическая стойкость
• Сечение кабеля: 120 мм2
• Диаметр отверстия под винт: соответствует стандартным клеммам МССВ (для винтов M8–M10)
• Ширина лопатки: узкая - позволяет использовать в плотно компактных клеммах
• Покрытие: олово-висмутовое лужение - защищает от окисления, повышает срок службы в условиях повышенной влажности
• Климатическое исполнение: Т2 - работает при температуре от −50 C до +50 C
• Рабочее напряжение: до 1 кВ
• Маркировка: штампованный типоразмер и логотип КВТ на каждом изделии - исключает путаницу при монтаже

Совместимость и монтаж

Наконечник ТМЛ-У 120-12 совместим с блочными автоматическими выключателями МССВ (модульные силовые выключатели) отечественного и зарубежного производства с винтовыми клеммами. Номинальный ток выключателей - от 100 до 630 А. Для монтажа требуется специальный пресс-клещи с матрицей для сечений 95–120 мм2. Убедитесь, что глубина гильзы в прессе соответствует длине наконечника - избыток или недостаток давления снижают надёжность контакта. Лопатка не предназначена для клемм с зажимами типа “штырь” или “пружинный зажим”.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-81 и международным нормам для наконечников медных кабелей. Олово-висмутовое покрытие предотвращает образование оксидов, снижает переходное сопротивление и минимизирует риск перегрева. Соответствие климатическому исполнению Т2 гарантирует безопасную работу в помещениях с колебаниями температуры и влажности.

Преимущества

• Узкая лопатка - удобна для установки в ограниченном пространстве, где обычные наконечники не помещаются
• Высокая проводимость меди М1 - минимальные потери энергии при больших токах
• Стойкое лужение - не требует регулярной очистки контактов, снижает риск возгорания
• Чёткая штамповка - исключает ошибки при сборке, особенно в крупных проектах
• Поддержка широкого спектра выключателей - универсальность для замены и модернизации оборудования

Ограничения применения

• Не применяется для алюминиевых кабелей - материал несовместим
• Не подходит для клемм с быстроразъёмными или рычажными зажимами - только винтовые
• Запрещено использование без опрессовки - просто вставлять в клемму нельзя
• Не рекомендовано применение в средах с постоянным воздействием агрессивных химикатов - даже с лужением возможна коррозия
• Не предназначен для частых демонтажей - многократное затягивание/ослабление винта деформирует лопатку

Примеры использования

• Подключение входного кабеля 120 мм2 к автомату МССВ-400 в распределительном щите цеха
• Формирование выходных групп на промышленных частотных преобразователях
• Соединение кабелей питания с выключателями в системах автономного электроснабжения
• Обновление старых клеммных соединений в щитах после замены выключателей на современные модели МССВ

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр жилы кабеля точно соответствовал 120 мм2 - переуменьшенное сечение вызывает перегрев
• Используйте пресс с матрицей, указанной для ТМЛ-У 120-12; не заменяйте её на универсальные насадки
• После опрессовки осмотрите место соединения: не должно быть трещин, выпирающих проволочек или смещённой лопатки
• При установке в клемму затягивайте винт усилием 10–12 Нм - выше допустимого можно сломать лопатку
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может привести к помутнению покрытия
