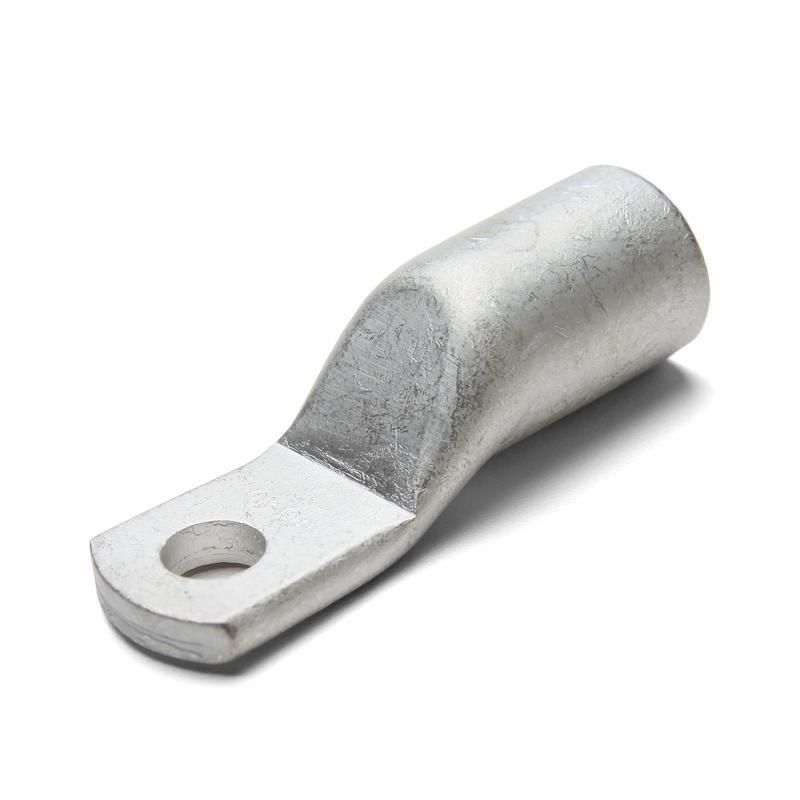

Наконечник кабельный ТМЛ-У 185-12 (5 шт/упак) | 101405 КВТ

Наконечник кабельный ТМЛ-У 185-12 от КВТ - это надёжный элемент для оконцевания медных кабелей сечением 185 мм2, предназначенный для соединения с клеммами блочных автоматических выключателей типа МССВ. Артикул 101405 обеспечивает устойчивый токовый контакт в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Наконечник кабельный ТМЛ-У 185-12 используется для оконцевания многожильных и одножильных медных проводов методом опрессовки. После установки он подключается к клеммам низковольтных автоматических выключателей с винтовым зажимом. Применяется в распределительных щитах, на промышленном оборудовании, в системах автоматизации и энергообеспечения объектов с нагрузкой до 630 А.

Технические характеристики

• Материал: рафинированная медь марки М1 - высокая проводимость и долговечность
• Сечение кабеля: 185 мм2
• Рабочее напряжение: до 1 кВ
• Покрытие: олово-висмутовое лужение - защищает от окисления, повышает надёжность контакта
• Климатическое исполнение: Т2 - устойчив к влаге, перепадам температур и агрессивной среде
• Форма лопатки и диаметр отверстия: соответствуют стандартным клеммам блочных выключателей МССВ
• Маркировка: штампованный типоразмер и логотип КВТ - исключает путаницу при монтаже

Совместимость и монтаж

Наконечник ТМЛ-У 185-12 совместим с блочными автоматическими выключателями МССВ с номинальным током от 100 до 630 А, как отечественного, так и импортного производства. Подходит для винтовых клемм с диаметром болта, соответствующего стандартному размеру лопатки этого наконечника. Для монтажа требуется специальный пресс-клещи с матрицей для сечения 185 мм2. Перед опрессовкой необходимо зачистить изоляцию кабеля на длину, равную глубине гильзы наконечника - не более 25–30 мм. Убедитесь, что жилы полностью заполняют гильзу - недостаточная плотность приводит к нагреву и выходу из строя.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности для комплектующих низковольтных устройств. Лужение по ГОСТ 9.401 обеспечивает антикоррозийную защиту. Напряжение до 1 кВ позволяет использовать наконечник в сетях переменного тока до 1000 В, включая системы TN-S и TT. Соответствие формату МССВ гарантирует безопасное подключение без перегрузки клеммы.

Преимущества

• Высокая электропроводность меди М1 снижает потери мощности и нагрев в месте соединения
• Олово-висмутовое покрытие предотвращает окисление даже в сырых помещениях
• Штампованная маркировка исключает ошибки при сборке и обслуживании
• Стандартные геометрические параметры обеспечивают точную посадку в клеммы МССВ без доработок
• Усиленная конструкция лопатки устойчива к механическому изгибу при затяжке винта

Ограничения применения

• Не предназначен для алюминиевых кабелей - возможен электрохимический эффект и разрушение контакта
• Не рекомендован для частых демонтажей: многократная затяжка винта деформирует лопатку
• Не подходит для клемм с зажимом типа “быстрозажим” или “пружинный контакт” - требует именно винтовую фиксацию
• Запрещено использование в средах с постоянным воздействием кислот, щелочей или солёной воды без дополнительной защиты

Примеры использования

• Подключение силового кабеля 185 мм2 к входному автомату 630 А в распределительном щите цеха
• Соединение кабеля питания с выключателем МССВ на конвейерной линии
• Монтаж вводного устройства в промышленном щите с IP54
• Обустройство контура заземления с использованием автоматического выключателя с винтовыми клеммами

Практические советы

• Перед монтажом проверьте соответствие диаметра винта клеммы и отверстия наконечника - не используйте адаптеры
• При опрессовке применяйте клещи с правильной матрицей; некорректный инструмент вызывает трещины в меди
• После монтажа проверьте усилие затяжки винта - не допускайте перетяга, чтобы не повредить резьбу клеммы
• Для длительной работы в условиях влажности периодически осматривайте место соединения на наличие следов окисления
• Артикул 101405 - единственный вариант для кабелей 185 мм2 в серии ТМЛ-У; другие размеры не взаимозаменяемы
