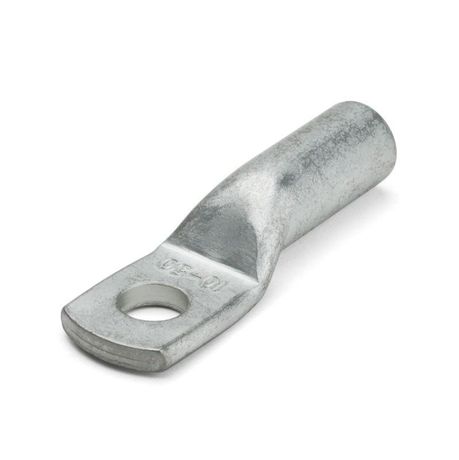

Наконечник кабельный ТМЛ(DIN) 70-8 (50 шт/упак) | 92339 КВТ

Наконечник кабельный ТМЛ(DIN) 70-8 от бренда КВТ - это надёжный компонент для оконцевания медных кабелей методом опрессовки, предназначенный для работы в условиях повышенной влажности и перепадов температур. Артикул 92339 соответствует стандарту DIN 46235 и рассчитан на сечение 70–80 мм2.

Назначение и область применения

Наконечник кабельный ТМЛ(DIN) 70-8 используется для создания прочного и долговечного соединения между медным кабелем и контактными элементами - зажимами, шинами, болтовыми группами. Применяется в силовых цепях переменного тока до 35 кВ. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, промышленном оборудовании, энергообъектах и системах автоматизации.

Технические характеристики

• Тип: ТМЛ(DIN) - медный наконечник с оловянно-висмутовым покрытием
• Сечение кабеля: 70–80 мм2
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Рабочее напряжение: до 35 кВ
• Стандарт: DIN 46235
• Разметка: двухдорожечная на трубной части - указывает положение и число опрессовок

Совместимость и монтаж

Наконечник кабельный ТМЛ(DIN) 70-8 совместим с пресс-клещами, оснащёнными матрицами, соответствующими стандарту DIN. Для правильного монтажа:

• Зачистите изоляцию кабеля точно на длину гильзы наконечника - не более и не менее;
• Убедитесь, что жилы полностью заполняют внутреннюю полость без зазоров;
• Используйте опрессовочные матрицы, которые соответствуют двум меткам на трубе - это обеспечивает равномерную деформацию и герметичность соединения;
• Не допускайте повреждений медной основы при зачистке - они снижают механическую прочность.

Безопасность и стандарты

Произведён в соответствии с DIN 46235 - международным стандартом, регламентирующим форму, размеры, материалы и требования к качеству медных наконечников. Лужение T2 обеспечивает устойчивость к коррозии в агрессивной среде, включая высокую влажность, солевой туман и перепады температур. Напряжение до 35 кВ позволяет использовать изделие в высоковольтных сетях при соблюдении норм электроустановок.

Преимущества

• Высокая электропроводность благодаря меди марки М1 - минимальные потери мощности
• Защита от коррозии за счёт оловянно-висмутового покрытия - продлевает срок службы в сложных условиях
• Чёткая двухдорожечная разметка упрощает контроль качества опрессовки даже при быстром монтаже
• Соответствие DIN 46235 гарантирует взаимозаменяемость с другими европейскими и мировыми решениями

Ограничения применения

• Не предназначен для многожильных алюминиевых кабелей - только для одножильных и многожильных медных
• Не рекомендован для постоянного погружения в воду - хотя покрытие T2 устойчиво к влаге, полное погружение требует дополнительной защиты
• Не следует применять с матрицами, не соответствующими DIN - это вызовет неплотное соединение и перегрев
• Максимальное рабочее напряжение - 35 кВ; использование выше этого значения недопустимо

Примеры использования

• Подключение кабелей к шинам в ячейках КРУ 10(6) кВ
• Оконцевание фазных проводов в трансформаторных подстанциях
• Соединение кабелей с контакторами и выключателями в промышленных пультах управления
• Монтаж в системах питания насосных станций, конвейеров, вентиляционных комплексов

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 70–80 мм2. Использование меньшего или большего сечения нарушает плотность соединения.
• При работе в холодную погоду согрейте наконечник перед опрессовкой - медь становится хрупкой при низких температурах.
• После опрессовки проведите визуальный осмотр: нет ли трещин, перекосов, следов перегрева.
• Артикул 92339 - один из 33 типоразмеров в линейке КВТ. Убедитесь, что выбираете именно этот номер, а не аналог с другим сечением.
• Храните наконечники в сухом месте - даже с защитным покрытием длительный контакт с влагой может снизить адгезию при последующей опрессовке.
