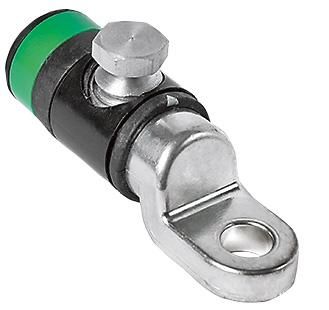

Наконечник кабельный TTP-95Р (16-95кв.мм) НИЛЕД 13700021

Наконечник кабельный TTP-95Р (16-95 кв.мм) от бренда НИЛЕД предназначен для надежного соединения кабелей с алюминиевыми или медными жилами сечением 16–95 мм2 без необходимости опрессовки. Применяется в распределительных устройствах, трансформаторных подстанциях и на оборудовании низкого и среднего напряжения.

Назначение и область применения

Наконечник кабельный TTP-95Р (16-95 кв.мм) используется для создания разборного электрического контакта между кабелем и шиной, клеммой или другим коммутационным устройством. Подходит для установки в силовых щитах, ячейках КРУ, на выводах автоматических выключателей, рубильников и трансформаторов. Особенно эффективен там, где требуется частый демонтаж или невозможна опрессовка - например, при ремонте или модернизации существующих цепей.

Технические характеристики

• Сечение кабеля: 16–95 мм2 (для медных и алюминиевых жил)
• Метод соединения: затяжка болтом, без опрессовки
• Тип болтов: с калиброванными срывными головками - момент затяжки автоматически соответствует сечению жилы
• Цветовая маркировка: в комплекте четыре кольца - желтое (фаза L1), зеленое (L2), красное (L3), черное (N/PE)
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40C до +40C и повышенной влажности
• Совместимость: работает с алюминиевыми и медными шинами и контактами

Совместимость и монтаж

Наконечник кабельный TTP-95Р (16-95 кв.мм) устанавливается путем вставки жилы кабеля внутрь корпуса и последующего затягивания болта. Болт имеет срывную головку - при достижении нужного момента он сломается, что гарантирует правильную степень затяжки без перегрузки. Для монтажа нужны лишь гаечный ключ и подготовленная жила (обрезанная, зачищенная, без повреждений). Не требуются пресс-клещи, паяльники или тепловые пушки. Диаметр отверстия под болт соответствует стандартным креплениям на шинах и аппаратах.

Безопасность и стандарты

Наконечник кабельный TTP-95Р (16-95 кв.мм) соответствует требованиям безопасности для оборудования низкого и среднего напряжения. Климатическое исполнение УХЛ2 обеспечивает работоспособность в условиях повышенной влажности и низких температур. Материалы - антикоррозийные сплавы меди и алюминия, обеспечивают долговечность даже в агрессивной среде. Отсутствие открытых пламенных операций снижает риск возгорания при монтаже.

Преимущества

• Экономия времени: не нужна опрессовка - монтаж выполняется за минуту
• Повторное использование: можно легко разобрать и переустановить без потери качества контакта
• Автоматический контроль усилия: срывные головки исключают недотяг и перетяг
• Цветная маркировка: ускоряет искажение фаз и минимизирует ошибки при сборке
• Широкая совместимость: один тип наконечника подходит и для алюминия, и для меди

Ограничения применения

• Не применяется для кабелей сечением менее 16 мм2 или более 95 мм2 - возможен перегрев или плохой контакт
• Не рекомендован для постоянного воздействия температур выше +40C или в условиях сильной химической агрессии вне класса УХЛ2
• Не заменяет сварные или запрессованные соединения в высоконагруженных системах с вибрацией - для таких задач предпочтительнее монолитные решения
• Требует точного соблюдения длины зачистки жилы - слишком длинная или короткая зачистка снижают надежность

Примеры использования

• Подключение входного кабеля 70 мм2 к шине в ЯЧЕЙКЕ КРУ
• Соединение алюминиевой жилы 95 мм2 с выходом трансформатора
• Монтаж временного питания на объекте перед капитальным ремонтом
• Обновление старых соединений в распределительном щите без замены всей системы

Практические советы

• Перед установкой обязательно зачистите жилу до металла - оксидная пленка на алюминии снижает проводимость
• Проверьте соответствие сечения жилы и наконечника - используйте таблицу на упаковке
• При работе с алюминием нанесите тонкий слой контактной смазки - продлит срок службы
• После монтажа проверьте затяжку легким покачиванием - болт должен быть полностью сорван
• Храните наконечник TTP-95Р (16-95 кв.мм) в сухом месте - влага может вызвать коррозию контактов
