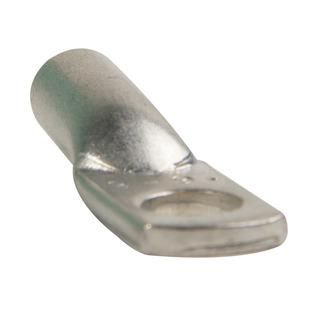

Наконечник луженый медный OptiKit L-JG-25-8 | 278120 КЭАЗ

Наконечник луженый медный L-JG-25-8 от КЭАЗ Optima предназначен для надежного оконцевания медных проводов сечением 25 мм2 методом опрессовки. Продукт применяется в силовых цепях до 1000 В, особенно там, где важна долговечность контакта и устойчивость к внешним воздействиям.

Назначение и область применения

Наконечник луженый медный L-JG-25-8 используется для оконцевания зачищенных медных жил проводов и кабелей перед подключением к зажимам, болтовым соединениям или шинам. Подходит для установки в распределительных щитах, трансформаторных подстанциях, промышленном оборудовании и системах автоматизации. Номинальное сечение 25 мм2 соответствует токовым нагрузкам до 120 А, что делает изделие универсальным для средних мощностей.

Технические характеристики

• Тип изделия: наконечник
• Поперечное сечение: 25 мм2
• Диаметр отверстия: 8 мм
• Материал: медь (электролитическая)
• Покрытие: луженое - слой олова толщиной 2–5 мкм
• Форма контактной площадки: кольцевая - обеспечивает равномерное распределение давления при затяжке
• Номинальное напряжение: 1000 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Угол соединения: прямолинейный - провод выходит прямо из корпуса наконечника
• Класс проводника: совместим с многожильными и одножильными проводами
• Цвет изоляции: серый - визуальное отличие от других типов, не является изоляцией, просто цвет покрытия

Совместимость и монтаж

Наконечник L-JG-25-8 совместим с болтами, шпильками и зажимами диаметром 8 мм. Для монтажа требуется специальный пресс-клещи с матрицей, подходящей под сечение 25 мм2. Перед опрессовкой необходимо полностью удалить изоляцию с конца провода, не повреждая жилы. Луженое покрытие позволяет выполнять сборку даже в условиях повышенной влажности - оно снижает риск окисления при хранении и после монтажа. Убедитесь, что глубина запрессовки соответствует рекомендациям производителя - недостаточная или избыточная опрессовка снижают механическую прочность соединения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7395 и IEC 60947-7-1 для наконечников силового оборудования. Номинальное напряжение 1000 В гарантирует безопасную работу в сетях до 1 кВ. Материал и покрытие не выделяют токсичных веществ при нагреве, что допускает применение в закрытых помещениях и производственных зонах с высокими требованиями к экологии.

Преимущества

• Электролитическое лужение увеличивает срок службы контакта - препятствует окислению меди, сохраняет низкое переходное сопротивление
• Высокая теплопроводность меди обеспечивает минимальные потери энергии при прохождении тока
• Кольцевая форма контактной площадки исключает перекос при затяжке, снижает риск повреждения зажима
• Стабильная работа в широком диапазоне температур - от сурового зимнего климата до нагретых помещений
• Совместимость с несколькими классами проводников - можно использовать как с одножильными, так и с многожильными кабелями

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - материал медный, несовместим с алюминием
• Запрещено использование с напряжением выше 1000 В - превышение может вызвать пробой изоляции или перегрев
• Не следует применять в местах постоянного механического трения или вибрации без дополнительной фиксации
• При использовании в открытых условиях вне IP-корпуса возможна эрозия луда при длительном воздействии агрессивных паров (например, в химических цехах)

Примеры использования

• Подключение медного кабеля 25 мм2 к шине в распределительном щите 0,4 кВ
• Оконцевание фазного провода в частотном преобразователе
• Соединение кабельного вывода с зажимом двигателя в насосной станции
• Монтаж заземляющего проводника в промышленной автоматической линии

Практические советы

• Выбирайте наконечник L-JG-25-8 только для проводов сечением 25 мм2 - не используйте для меньших или больших сечений, даже если диаметр отверстия кажется подходящим
• Перед монтажом проверьте соответствие диаметра болта/зажима 8 мм - не все стандартные зажимы имеют такой размер
• При работе в сырых условиях (подвалы, улица) дополнительно смазывайте контактную поверхность антиоксидантной пастой - это продлит срок службы
• Артикул 278120 входит в серию OptiKit L/C - совместим с другими элементами этой линейки, что упрощает комплектацию системы
• Храните наконечники в сухом месте - хотя они луженые, длительное воздействие влаги может привести к появлению белого налета на поверхности
