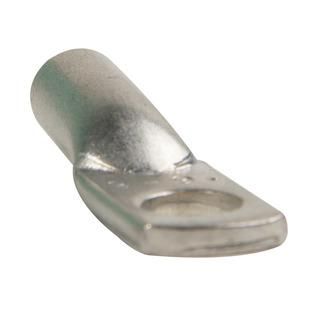

Наконечник луженый медный OptiKit L-JG-35-8 | 278121 КЭАЗ

Наконечник луженый медный L-JG-35-8 от КЭАЗ Optima предназначен для надежного оконцевания медных проводов сечением 35 мм2 методом опрессовки. Продукт применяется в силовых цепях до 1000 В, особенно там, где важна долговечность контакта и устойчивость к внешним факторам.

Назначение и область применения

Наконечник луженый медный L-JG-35-8 используется для оконцевания зачищенных медных жил проводов и кабелей перед подключением к зажимам, клеммам или шинам. Подходит для установки в распределительных щитах, трансформаторных подстанциях, промышленном оборудовании и системах автоматизации. Номинальное сечение 35 мм2 соответствует проводам средней мощности - например, для питания двигателей, конвейеров, сварочных аппаратов и других устройств с током до 150–200 А.

Технические характеристики

• Тип изделия: наконечник для опрессовки
• Поперечное сечение: 35 мм2
• Диаметр отверстия: 8 мм - совместим с болтами М8
• Материал: высокопроводящая медь (электролитическая)
• Покрытие: луженое - слой олова толщиной 3–5 мкм
• Номинальное напряжение: 1000 В
• Форма контактной площадки: кольцевая - обеспечивает равномерное давление при затяжке
• Диапазон рабочих температур: от –40 C до +80 C
• Угол соединения: прямолинейный - удобен для компактной сборки
• Класс проводника: несколько - подходит для многожильных и одножильных проводов
• Цвет изоляции: серый - визуальное отличие от других типов

Совместимость и монтаж

Наконечник L-JG-35-8 совместим с опрессовочными клещами, имеющими матрицу для сечений 25–50 мм2. Для качественного соединения необходимо:

• Зачистить изоляцию провода точно на длину втулки наконечника - не более 15 мм
• Не допускать перегрева при опрессовке - используйте клещи с регулируемым усилием
• Проверить плотность соединения после опрессовки: провод не должен выскальзывать при легком растяжении
• Использовать только болты и гайки с диаметром резьбы M8 - другие размеры вызовут плохой контакт или деформацию

Безопасность и стандарты

Наконечник луженый медный L-JG-35-8 соответствует требованиям ГОСТ 7385 и IEC 60947-7-1. Луженое покрытие снижает риск окисления и коррозии, что увеличивает срок службы контактов в условиях повышенной влажности. Напряжение 1000 В позволяет применять изделие в сетях до 1 кВ без дополнительной изоляции.

Преимущества

• Электролитическое лужение улучшает электропроводность и защищает медь от окисления
• Кольцевая форма контактной площадки исключает перекос при затяжке
• Высокая термостойкость - работает в холодных и жарких помещениях
• Поддерживает широкий диапазон сечений (6–400 мм2) - совместим с другими элементами серии OptiKit L/C
• Стандартная серая окраска упрощает идентификацию типа наконечника при обслуживании

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен гальванический эффект и разрушение контакта
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя IP-класс не указан, луженое покрытие не заменяет герметичную изоляцию
• Не подходит для частых механических нагрузок или вибраций без дополнительной фиксации
• Работает только с опрессовкой - нельзя использовать с винтовыми зажимами без адаптера

Примеры использования

• Подключение медного кабеля 35 мм2 к шине в распределительном щите 0,4 кВ
• Оконцевание фазного провода двигателя насоса на промышленном конвейере
• Соединение кабеля с клеммой преобразователя частоты
• Монтаж заземляющего проводника в подземной кабельной камере

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 35 мм2 требует точного подбора; меньшие провода могут выпасть, большие - не войдут
• При работе в агрессивной среде (цеха с химическими испарениями) дополнительно смазывайте контактную поверхность антикоррозийной пастой
• Используйте наконечник L-JG-35-8 в составе серии OptiKit L/C - все элементы этой серии стандартизированы по форме и цвету, что ускоряет сборку и диагностику
• Храните в сухом месте - даже луженые наконечники могут терять качество при длительном воздействии влаги
• Артикул 278121 - единственный номер для заказа этого конкретного варианта; аналоги от других брендов имеют отличающиеся размеры и прочность
