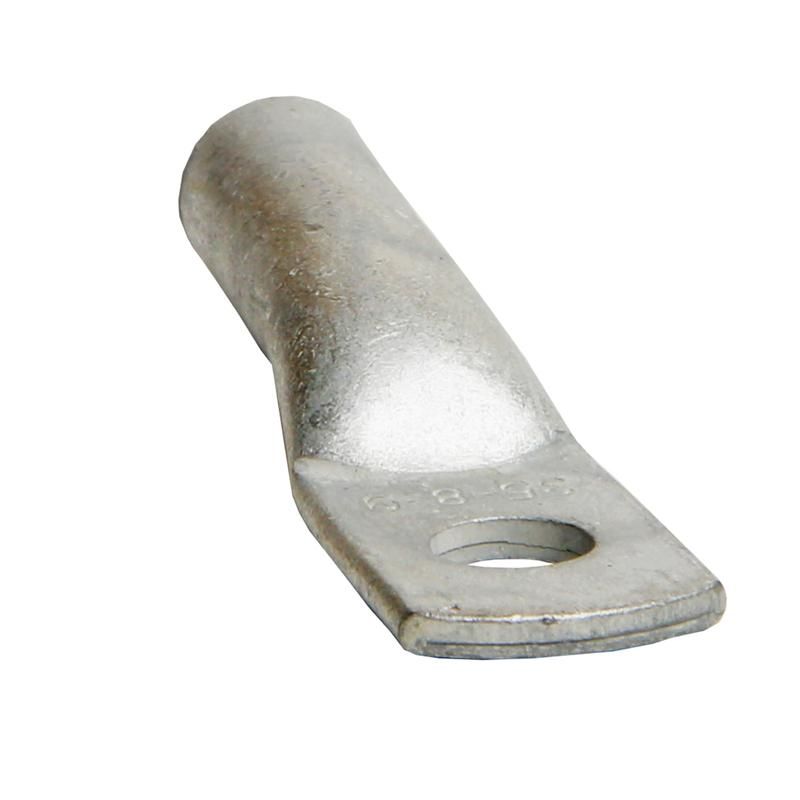

Наконечник луженый медный OptiKit L-ТМЛ 35-8-10 ГОСТ 7386-80 КЭАЗ 324230

Наконечник медный луженый L-ТМЛ 35-8-10 ГОСТ 7386-80 - это надёжный элемент для оконцевания медных проводов сечением 35 мм2, обеспечивающий прочное и долговечное соединение с болтовыми зажимами диаметром 10 мм. Произведённый по ГОСТ 7386-80, он сочетает высокую электропроводность меди с защитной лудью, что делает его подходящим для промышленного и энергетического оборудования. Бренд КЭАЗ обеспечивает соответствие стандарта качества.

Назначение и область применения

Наконечник медный луженый L-ТМЛ 35-8-10 ГОСТ 7386-80 предназначен для оконцевания одножильных и многожильных медных проводов сечением 35 мм2. Он используется для создания надёжного контакта между кабелем и оборудованием через болтовое соединение. Применяется в распределительных устройствах, трансформаторах, щитах, силовых установках и других системах с рабочим напряжением до 35 кВ. Подходит для условий повышенной влажности, перепадов температур и наличия коррозионно-активной среды благодаря лужёному покрытию.

Технические характеристики

• Номинальное сечение провода: 35 мм2 - соответствует медным жилам этого сечения;
• Размер резьбы: M10 - совместим с болтами и шпильками диаметром 10 мм;
• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Покрытие: лужёное - защищает от окисления, увеличивает срок службы и улучшает контактную способность;
• Форма фланца: кольцевая - равномерно распределяет усилие затяжки, предотвращает деформацию;
• Угол соединения: прямолинейный - позволяет прокладывать кабель вдоль поверхности без изгибов;
• Стандарт: ГОСТ 7386-80 - гарантирует точность геометрии и механическую совместимость с компонентами по нормативу;
• Класс проводника: несколько - подходит для одножильных и многожильных проводов;
• Цвет изоляции: серый - визуальное отличие от других типов, не влияет на работу.

Совместимость и монтаж

Наконечник медный луженый L-ТМЛ 35-8-10 ГОСТ 7386-80 монтируется методом опрессовки. Для этого требуется специальный инструмент: ручной или гидравлический пресс с матрицей, соответствующей сечению 35 мм2. После опрессовки необходимо проверить качество соединения - отсутствие трещин, плотное прилегание к жиле, отсутствие выступающих проволочек. Установка на болт M10 требует соблюдения момента затяжки, указанного в документации оборудования. Посадочный диаметр отверстия под болт точно соответствует 10 мм - не допускается использование более крупных болтов.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует геометрические параметры, материалы и требования к качеству. Лужёная поверхность снижает риск возникновения оксидной плёнки, которая может вызвать нагрев и аварии при больших токах. Соответствие стандарту обеспечивает безопасность при работе с напряжением до 35 кВ. Применение в цепях переменного и постоянного тока допускается при соблюдении правил электромонтажа и защиты от перегрузок.

Преимущества

• Высокая электропроводность меди минимизирует потери мощности и нагрев в месте соединения;
• Лужёное покрытие препятствует коррозии, особенно в условиях влажности, химических паров и агрессивной среды;
• Кольцевой фланец равномерно передаёт нагрузку при затяжке, исключает деформацию и повреждение изоляции;
• Совместимость с несколькими классами проводников - удобство при использовании как одножильных, так и многожильных кабелей;
• Стандартизированная форма обеспечивает взаимозаменяемость с другими изделиями по ГОСТ 7386-80.

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - возможна гальванопара и быстрое разрушение контакта;
• Не рекомендуется использовать в условиях частых вибраций без дополнительной фиксации - возможно ослабление болтового соединения;
• Запрещено применение с болтами меньшего диаметра (менее M10) - риск повреждения резьбы и плохого контакта;
• Не следует использовать в качестве изолирующего элемента - внешняя изоляция отсутствует, требуется дополнительная защита (термоусадка, трубки);
• Не подходит для автоматической сборки - требует ручной опрессовки и контроля качества.

Примеры использования

• Подключение силового кабеля к входному рубильнику в распределительном щите 10 кВ;
• Присоединение медного провода 35 мм2 к выводу трансформатора или реактора;
• Обустройство заземляющей шины в подстанции с использованием болтов М10;
• Монтаж кабеля на шины в ячейке КРУ с контролируемым моментом затяжки.

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, равную глубине гильзы наконечника - не больше и не меньше;
• Выбирайте пресс с матрицей, специально рассчитанной для сечения 35 мм2 - некорректная матрица приведёт к слабому или пережатому соединению;
• Проверьте, чтобы все проволочки многожильного провода были полностью заполнены внутри наконечника - выпирающие части нарушают контакт;
• После монтажа протестируйте соединение термографом или замером сопротивления - наличие нагрева указывает на плохой контакт;
• При длительной эксплуатации в агрессивной среде периодически осматривайте место соединения на предмет окисления - даже лужёный наконечник может потребовать обслуживания.
