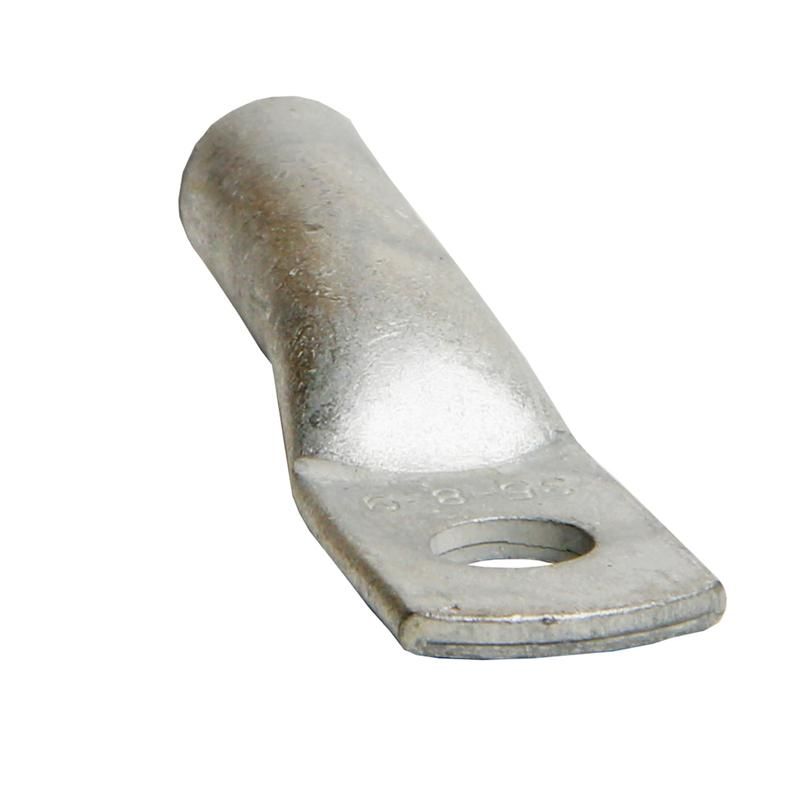

Наконечник луженый медный OptiKit L-ТМЛ 35-8-9 ГОСТ 7386-80 КЭАЗ 324229

Наконечник медный луженый L-ТМЛ 35-8-9 ГОСТ 7386-80 от КЭАЗ предназначен для надёжного оконцевания медных проводов сечением 35 мм2 и последующего подключения к оборудованию через болтовое соединение с резьбой М9. Этот наконечник используется там, где важна долговечность контакта и защита от коррозии.

Назначение и область применения

Наконечник медный луженый L-ТМЛ 35-8-9 ГОСТ 7386-80 применяется для оконцевания одножильных и многожильных медных проводов. Подходит для подключения к силовым устройствам, распределительным щитам, трансформаторам, автоматике и другому оборудованию с напряжением до 35 кВ. Особенно эффективен в условиях повышенной влажности, перепадов температур и агрессивной среды благодаря лужению поверхности.

Технические характеристики

• Поперечное сечение провода: 35 мм2
• Метрическая резьба: M9
• Материал: электролитическая медь
• Покрытие: лужённое (припой Sn-Pb)
• Форма фланца: кольцевая
• Угол соединения: прямой (без изгиба)
• Цвет изоляции: серый (не является изоляцией - цвет указывает на тип/серию покрытия)
• Класс проводника: совместим с одножильными и многожильными жилами
• Стандарт: ГОСТ 7386-80

Совместимость и монтаж

Наконечник медный луженый L-ТМЛ 35-8-9 ГОСТ 7386-80 монтируется методом опрессовки. Для этого требуется специальный пресс - ручной или гидравлический - с матрицей, соответствующей размеру наконечника. После опрессовки провод вставляется в контактную часть с резьбой M9 и затягивается болтом нужного класса прочности. Убедитесь, что диаметр отверстия под болт соответствует резьбе M9. Не используйте механические инструменты для зажима - это повредит лудёное покрытие и снижает надёжность контакта.

Безопасность и стандарты

Изготовлен согласно ГОСТ 7386-80, который регламентирует требования к форме, размерам, материалам и испытаниям медных наконечников. Лужёная поверхность обеспечивает соответствие нормам по предотвращению окисления и возникновения переходных сопротивлений. Применим в системах до 35 кВ, однако требует соблюдения правил работы с высоким напряжением - использование изолирующих средств, проверки момента затяжки и контроля состояния контакта после установки.

Преимущества

• Лужёное покрытие защищает медь от окисления, увеличивает срок службы контакта и снижает риск нагрева при нагрузках
• Высокая электропроводность меди сохраняет минимальные потери энергии
• Кольцевой фланец обеспечивает равномерное распределение усилия при затяжке болта
• Совместимость с многожильными и одножильными проводами упрощает замену и ремонт
• Стандартизированная форма гарантирует взаимозаменяемость с другими изделиями по ГОСТ 7386-80

Ограничения применения

• Не предназначена для алюминиевых проводов - возможна электрохимическая коррозия
• Работает только при температурах, допустимых для оловянного припоя (до +150 C длительно; выше - риск разрушения покрытия)
• Не рекомендован для частых демонтажей - лужёное покрытие стирается при многократном затягивании болта
• Не имеет внутренней изоляции - необходимо использовать внешнюю изоляцию (термоусадку, трубки, колпачки) при наличии опасности случайного контакта

Примеры использования

• Подключение медных шин к выводам трансформаторов в распределительных пунктах
• Завершение жил кабеля перед подключением к автоматическому выключателю с болтовым зажимом
• Обустройство заземляющего контура на промышленных объектах
• Монтаж силовых цепей на конвейерах, насосных станциях и станках с ЧПУ

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы наконечника - лишняя изоляция внутри снижает качество контакта
• Выбирайте пресс с подходящими матрицами - для L-ТМЛ 35-8-9 обычно требуется матрица №3–4 (по таблице производителя пресса)
• Проверьте момент затяжки болта M9 - он должен соответствовать значению, указанному в документации оборудования (обычно 10–15 Нм)
• После монтажа осмотрите место опрессовки: трещины, вмятины или неравномерная деформация - признак брака
• Для защиты от влаги и пыли используйте термоусадочные трубки с клеевым слоем - они герметизируют соединение и продлевают жизнь наконечнику
