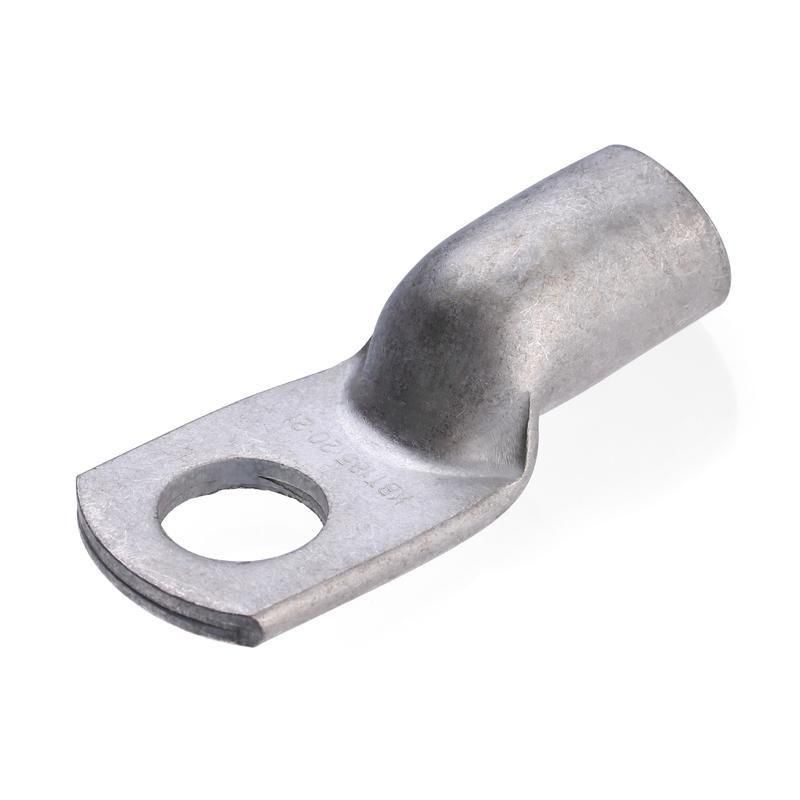

Наконечник кабельный ТМЛ 120-10-17 - 89405 КВТ

Наконечник кабельный медный луженый ТМЛ 120-10-17 под опрессовку (25 шт/упак) КВТ предназначен для надежного оконцевания многожильных медных кабелей сечением 120 мм2 с последующей фиксацией болтом M10. Этот компонент применяется в силовых распределительных системах до 35 кВ, особенно там, где важна долговечность контакта и устойчивость к коррозии. Наконечник ТМЛ 120-10-17 от бренда КВТ соответствует ГОСТ 7386-80 и выпускается в уникальной линейке, доступной только на российском рынке.

Назначение и область применения

Наконечник ТМЛ 120-10-17 используется для оконцевания медных кабелей и проводов перед подключением к зажимам, шинам или аппаратам. Подходит для работы в электроустановках до 35 кВ: трансформаторных подстанциях, щитовых помещениях, промышленных станциях, энергоблоках. Применяется в системах с высокой нагрузкой - например, на вводах в здания, между шинопроводами и выключателями, в цепях питания крупных двигателей.

Технические характеристики

• Поперечное сечение кабеля: 120 мм2
• Метрический размер резьбы: M10
• Материал: электротехническая медь марки М2
• Покрытие: электролитическое лужение с добавками висмута (климатическое исполнение Т2)
• Форма контактной площадки: кольцевая
• Угол соединения: прямолинейный
• Количество монтажных отверстий: 1
• Класс проводника: совместим с кабелями 5–6 класса гибкости; для 2–3 класса требуется подбор по таблице
• Рабочее напряжение: до 35 кВ
• Количество в упаковке: 25 штук

Совместимость и монтаж

Наконечник ТМЛ 120-10-17 подлежит опрессовке с помощью матриц MW-образной формы, соответствующих ГОСТ 7386-80. Совместим с гидравлическими прессами КВТ и другими устройствами, поддерживающими стандартные матрицы для наконечников этого типа. Хвостовик рассчитан на болт M10 - проверьте соответствие диаметра отверстия в шине или зажиме. Перед установкой обязательно снимите фаску с жилы кабеля - это обеспечит плотное входление в трубчатую часть наконечника. После опрессовки проверьте качество соединения: отсутствие трещин, равномерное деформирование обжима, отсутствие выпирающих проволочек.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 7386-80. Лужение выполнено по технологии, обеспечивающей защиту от коррозии в условиях повышенной влажности и температурных колебаний (климатическое исполнение Т2). Рабочее напряжение до 35 кВ позволяет использовать наконечник в сетях среднего напряжения. Все изделия проходят контроль качества на этапе отжига и штамповки, что исключает риск хрупкости и переломов при монтаже.

Преимущества

• Электролитическое лужение с висмутом - более прочное и устойчивое к окислению, чем обычное блестящее олово;
• Матовая поверхность покрытия снижает риск образования оксидной плёнки и увеличивает срок службы контакта;
• Снятые фаски и галтовка предотвращают повреждение изоляции при заправке жилы;
• Отжиг после штамповки делает медь мягче, снижает вероятность растрескивания при обжиме;
• Штампованная маркировка на каждом изделии - легко идентифицировать типоразмер даже после монтажа;
• КВТ - единственный российский производитель, который предлагает полный спектр типоразмеров по ГОСТ 7386-80.

Ограничения применения

• Не предназначена для одножильных кабелей 2–3 класса гибкости - используйте таблицу подбора размеров, чтобы избежать плохого контакта;
• Не следует применять в агрессивных химических средах без дополнительной защиты - хотя лужение устойчиво, длительный контакт с кислотами или солями может вызвать коррозию;
• Запрещается использование с прессами, несовместимыми с MW-матрицами - некорректный обжим приведёт к потере механической прочности и тепловой стойкости;
• Не рекомендуется для повторного использования - после демонтажа металл теряет форму, и повторная опрессовка недопустима.

Примеры использования

• Подключение кабеля 120 мм2 к шине в распределительном щите 10 кВ;
• Присоединение выводов трансформатора к сборным шинам в подстанции;
• Оконцевание кабеля питания частотного преобразователя мощностью свыше 100 кВт;
• Монтаж заземления на металлоконструкции с использованием медного провода большого сечения.

Практические советы

• Перед монтажом всегда проверяйте внутренний диаметр хвостовика - он должен точно соответствовать болту M10. Не используйте переходники или удлинители.
• Для кабелей 2–3 класса гибкости выбирайте наконечник по специальной таблице совместимости от КВТ - сечение может совпадать, но количество жил влияет на плотность обжима.
• Используйте только оригинальные матрицы КВТ - они обеспечивают правильную форму обжима, сохраняющую проводимость и механическую прочность.
• Храните наконечники в сухом месте - даже с лужением избыток влаги может вызвать образование белого налёта на поверхности.
• При массовом монтаже закупайте сразу целую упаковку - так вы получите одинаковые по качеству элементы и сэкономите на доставке.
