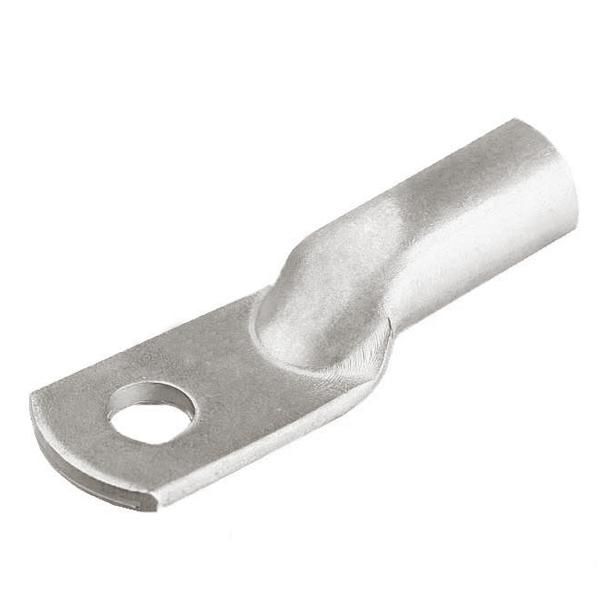

Наконечник луженый медный ТМЛ 120-16-17 опрес. ГОСТ 7386-80 TOKOV ELECTRIC TKE-TML-120-16-17

Наконечник луженый медный ТМЛ 120-16-17 опрессовочный ГОСТ 7386-80 от бренда TOKOV ELECTRIC предназначен для надёжного соединения многожильных медных проводников сечением 120 мм2 с болтовыми зажимами диаметром 16 мм. Артикул tke-tml-120-16-17 соответствует требованиям ГОСТ 7386-80 и применяется в силовых цепях промышленного оборудования.

Назначение и область применения

Наконечник луженый медный ТМЛ 120-16-17 опрессовочный ГОСТ 7386-80 используется для создания прочного и долговечного электрического контакта между медным проводом и клеммой с резьбой М16. Подходит для подключения к шинам, автоматическим выключателям, рубильникам, трансформаторам и другим устройствам с болтовыми зажимами. Применяется в распределительных щитах, на станках, в системах энергоснабжения и на объектах с высокими токовыми нагрузками.

Технические характеристики

• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Номинальное сечение провода: 120 мм2 - рассчитан на токовые нагрузки до 300 А (при температуре +30C)
• Размер резьбы: М16 - совместим с болтами диаметром 16 мм
• Покрытие: лужение оловом - защищает от окисления, улучшает паяемость и снижает переходное сопротивление
• Тип проводника: многожильный - подходит для гибких кабелей класса К5–К9
• Форма контактной площадки: кольцевая - равномерно распределяет усилие затяжки
• Угол соединения: прямолинейный - провод вводится прямо в корпус, без изгиба
• Количество крепёжных отверстий: одно - фиксируется одним болтом М16

Совместимость и монтаж

Наконечник луженый медный ТМЛ 120-16-17 опрессовочный ГОСТ 7386-80 требует использования специального пресс-клещей с матрицей для сечений 120 мм2. Перед опрессовкой необходимо зачистить жилу на длину, равную глубине гильзы наконечника - обычно 25–30 мм. Убедитесь, что все проволочки находятся внутри гильзы, и не допускайте перекоса при запрессовке. После монтажа проверьте механическую прочность соединения - потяните провод слегка, чтобы исключить проскальзывание.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры, материалы и методы испытаний для наконечников. Лужёная поверхность предотвращает образование оксидной плёнки, снижая риск нагрева и возгорания при длительной работе. Соответствие стандарту гарантирует безопасность при использовании в сетях переменного тока до 1000 В.

Преимущества

• Высокая электропроводность меди минимизирует потери мощности
• Оловянное покрытие увеличивает срок службы в условиях повышенной влажности
• Кольцевая форма контактной площадки позволяет равномерно распределить давление при затяжке
• Прямолинейная конструкция удобна для компактной укладки в плотных распределительных щитах
• Стандартные размеры обеспечивают взаимозаменяемость с аналогичными изделиями других производителей

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жилы при опрессовке
• Не рекомендуется использовать в средах с агрессивными химическими веществами - олово может подвергаться коррозии
• Запрещено применять с болтами меньшего диаметра - это вызывает деформацию гильзы и потерю герметичности контакта
• Не подходит для частых вибраций без дополнительной фиксации - возможно ослабление соединения

Примеры использования

• Подключение силового кабеля 4×120 мм2 к входному автомату в щите 0,4 кВ
• Присоединение выводов трансформатора к шинной системе
• Соединение медного провода с клеммой заземления в промышленном оборудовании
• Монтаж в цепях питания конвейеров, насосов, сварочных аппаратов

Практические советы

• Перед установкой проверьте соответствие диаметра болта М16 и внутреннего отверстия наконечника - они должны точно совпадать
• Используйте только пресс-клещи с правильной матрицей - некорректный инструмент повредит гильзу
• После монтажа протестируйте контакт термокамерой или инфракрасным термометром - перегрев указывает на плохой контакт
• При замене старого наконечника удалите всю окисленную массу с поверхности клеммы - даже тонкая плёнка увеличивает сопротивление
• Артикул tke-tml-120-16-17 можно заказывать в партиях - он стандартизирован и легко заменяется на аналоги других брендов
