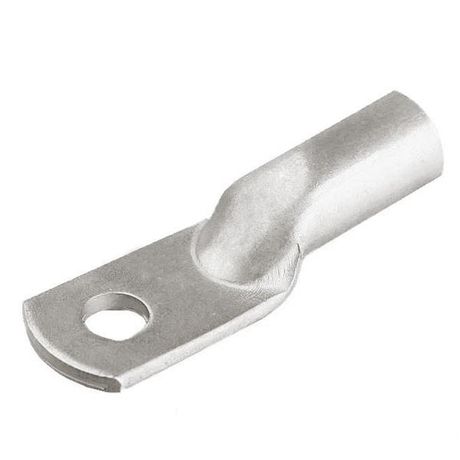

Наконечник луженый медный ТМЛ 25-6-8 опрес. ГОСТ 7386-80 TOKOV ELECTRIC TKE-TML-25-6-8

Наконечник луженый медный ТМЛ 25-6-8 опрессовочный ГОСТ 7386-80 от бренда TOKOV ELECTRIC предназначен для надёжного соединения многожильных проводников сечением 25 мм2 с болтовыми зажимами диаметром M6. Лужёная поверхность защищает от окисления, а опрессовочная форма обеспечивает прочную фиксацию без пайки.

Назначение и область применения

Этот наконечник используется для создания электрических соединений между медными многожильными проводами и клеммами, болтами или шинами. Подходит для установки в распределительных щитах, на трансформаторах, контакторах, автоматических выключателях и других устройствах, где требуется надёжный и долговечный контакт. Применяется в промышленном оборудовании, энергетике, системах автоматизации и на объектах с высокой влажностью или колебаниями температур.

Технические характеристики

• Материал: Медь - обеспечивает высокую электропроводность и термостойкость.
• Номинальное сечение провода: 25 мм2 - рассчитан на токовые нагрузки до 140–160 А (при нормальных условиях).
• Размер резьбы: M6 - совместим с болтами диаметром 6 мм, гайками и клеммами этого стандарта.
• Покрытие: Лужение оловом - предотвращает окисление меди, улучшает паяемость и снижает переходное сопротивление.
• Тип проводника: Многожильный - подходит для гибких проводов класса 2–5 по ГОСТ 22483.
• Форма контактной площадки: Кольцевая - равномерно распределяет усилие затяжки, исключает деформацию.
• Количество отверстий: Одно - позволяет закрепить один болт, удобно для однополярных соединений.
• Угол соединения: Прямолинейный - провод вводится прямо в корпус, компактная установка.
• Стандарт: ГОСТ 7386-80 - соответствует требованиям к качеству и размерам для промышленных наконечников.

Совместимость и монтаж

Наконечник ТМЛ 25-6-8 опрессовочный ГОСТ 7386-80 монтируется с помощью специального пресс-клещей для опрессовки. Не требует пайки. Для правильной установки:

• Зачистите изоляцию провода на длину, равную глубине гильзы наконечника (обычно 18–22 мм).
• Убедитесь, что все жилы полностью вошли внутрь - не допускайте выпирания.
• Используйте матрицу клещей, подходящую под сечение 25 мм2 и тип наконечника (опрессовочные, без изоляции).
• После опрессовки проверьте механическую прочность: попробуйте слегка потянуть провод - он не должен выскочить.
• Прикрепите наконечник к болту M6, затягивая моментом 9–12 Нм (не перетягивать!)

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует размеры, материалы и методы испытаний для медных наконечников. Лужёное покрытие повышает безопасность в условиях повышенной влажности, снижая риск коррозии и нагрева в месте контакта. Соответствие стандарту гарантирует стабильность электрического контакта и соответствие требованиям ПУЭ.

Преимущества

• Высокая проводимость меди минимизирует потери энергии и нагрев.
• Лужение продлевает срок службы в агрессивных средах - особенно важно в цехах, на судах, в теплицах.
• Опрессовка вместо пайки - быстрее, безопаснее, не требует оборудования для нагрева.
• Кольцевая форма контактной площадки исключает перекосы при затяжке, снижает риск повреждения клеммы.
• Один болт - простота сборки и обслуживания.

Ограничения применения

• Не предназначена для одножильных проводов - возможна плохая фиксация и обрыв жилы.
• Не рекомендуется использовать в местах постоянных вибраций без дополнительной фиксации (например, на движущихся частях машин).
• Не подходит для напряжений выше 1000 В переменного тока без согласования с проектом - требуется проверка изоляционных зазоров.
• Не следует применять в условиях воздействия кислот, щелочей или солевых туманов без внешней защиты - луд не является полноценным антикоррозийным покрытием в таких средах.

Примеры использования

• Подключение силового кабеля 25 мм2 к входному автомату в щите управления.
• Соединение выводов двигателя с клеммной колодкой через болт M6.
• Присоединение заземляющего проводника к шине PE в распределительном пункте.
• Монтаж в частотных преобразователях, где важна стабильность контакта при изменении тока.

Практические советы

• Перед монтажом всегда проверяйте, чтобы сечение провода точно соответствовало 25 мм2 - меньшие или большие провода приведут к плохому контакту.
• Используйте только инструменты с сертифицированными матрицами - некачественная опрессовка вызывает перегрев.
• При работе в сырых помещениях после монтажа можно дополнительно обработать место соединения силиконовым герметиком (не на основе кислот!).
• При замене старых наконечников - снимайте их с болта, а не просто откусывайте провод; новый наконечник ТМЛ 25-6-8 опрессовочный ГОСТ 7386-80 легко заменяет аналогичные изделия других брендов.
• Артикул tke-tml-25-6-8 - сохраняйте его при заказе запчастей, так как другие модели с похожими параметрами могут отличаться по форме или толщине стенок.
