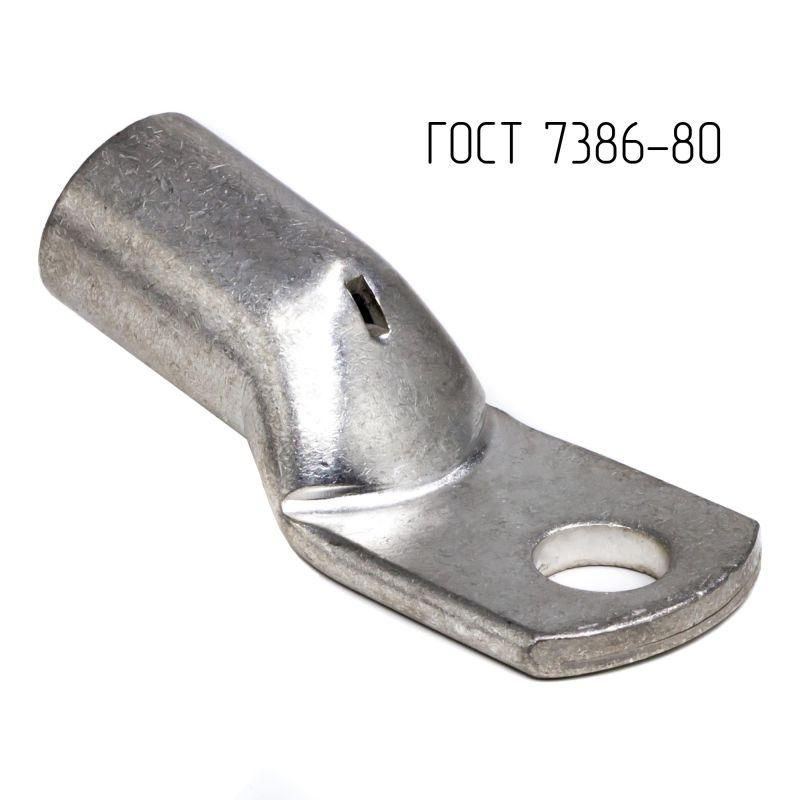

Наконечник 185-20-23-М-Т2 ГОСТ 7386-80 | CLC185-20-23G80T2 DKC ДКС

Наконечник кабельный трубчатый кольцевой 185 мм2 M20 ГОСТ 7386-80 от бренда DKC (ДКС) - надёжный элемент для оконцевания многожильных медных кабелей сечением 185 мм2, обеспечивающий прочное и долговечное соединение через обжим. Артикул clc185-20-23g80t2 соответствует ГОСТ 7386-80 и применяется в силовых цепях с высокими нагрузками.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 185 мм2 M20 ГОСТ 7386-80 используется для оконцевания медных жил кабелей и проводов перед подключением к болтовым зажимам, шинным системам или аппаратам защиты. Подходит для установки в распределительных щитах, на трансформаторах, выключателях, контакторах и других устройствах с требованием к надёжному электрическому соединению. Применяется в энергетике, машиностроении, железнодорожном транспорте и промышленной автоматизации.

Технические характеристики

• Поперечное сечение кабеля: 185 мм2
• Диаметр резьбы: M20
• Материал: медь М1 (высокоочищенная)
• Покрытие: лужёное - защищает от окисления и увеличивает срок службы
• Форма контактной площадки: кольцевая - совместима с круглыми болтами и гайками
• Угол соединения: 180° - прямое расположение кабеля относительно точки подключения
• Способ монтажа: обжим - требуется специальный пресс-клещи
• Количество отверстий: одно - для одного болта M20
• Наличие смотрового отверстия: да - позволяет проверить глубину запрессовки жилы
• Класс проводника: несколько - подходит для многожильных и одножильных медных проводов
• Номинальный ток: до 510 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 185 мм2 M20 ГОСТ 7386-80 совместим с болтами класса точности 4H/5H и гайками M20. Для монтажа необходим обжимной инструмент с матрицей, подходящей под сечение 185 мм2 и тип гильзы. Обязательно соблюдайте рекомендованную глубину обжима - контроль осуществляется через смотровое отверстие. Перед обжимом удалите изоляцию точно на длину гильзы, чтобы не повредить жилы. Убедитесь, что все провода плотно заполнены гильзу - не допускайте воздушных прослоек.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры, материалы и методы испытаний кабельных наконечников. Соответствие норме гарантирует механическую прочность и электрическую безопасность при работе под напряжением. Лужёное покрытие снижает риск возникновения переходного сопротивления и перегрева. Номинальный ток 510 А соответствует требованиям ПУЭ-7 для длительной работы в условиях постоянной нагрузки.

Преимущества

• Высокая теплопроводность меди М1 минимизирует потери мощности и нагрев
• Лужёное покрытие предотвращает коррозию даже во влажной среде
• Внутренняя фаска на гильзе облегчает введение жилы - снижает трудоёмкость монтажа
• Смотровое отверстие исключает ошибки при обжиме - можно визуально контролировать качество
• Геометрия соответствует ГОСТ - гарантирована взаимозаменяемость с другими изделиями стандарта

Ограничения применения

• Не алюминиевые жилы - материал гильзы рассчитан только на медь
• Запрещено использовать без обжима - скручивание или сварка недопустимы
• Работает при температуре до +90C - выше указанного значения возможна деформация покрытия
• Не предназначена для частых демонтажей - после нескольких разборок резьба M20 теряет герметичность
• Не следует применять в условиях постоянного воздействия химически активных паров - луд может разрушаться

Примеры использования

• Подключение медного кабеля 185 мм2 к выводам автомата или контактора в щите управления
• Присоединение к шине PE/N в распределительном пункте
• Обвязка силового кабеля на входе в трансформаторную подстанцию
• Соединение с заземляющей шиной в промышленном оборудовании
• Установка в системы питания конвейеров, насосов, компрессоров

Практические советы

• Выбирайте обжимные клещи с матрицей, помеченной как “185 mm²” - использование неверного инструмента приведёт к плохому контакту
• Перед монтажом протестируйте наконечник на образце - убедитесь, что жила полностью помещается внутри гильзы
• Проверьте момент затяжки болта M20 - он должен составлять около 60–70 Нм; переусиливать нельзя
• При использовании в помещениях с повышенной влажностью дополнительно смажьте резьбу антикоррозийной paste
• Артикул clc185-20-23g80t2 от DKC (ДКС) имеет одинаковые параметры с аналогами по ГОСТ - заменяется без изменения проекта
