Наконечник 95-12-16-М-Т2 ГОСТ 7386-80 | CLC95-12-16G80T2 DKC ДКС

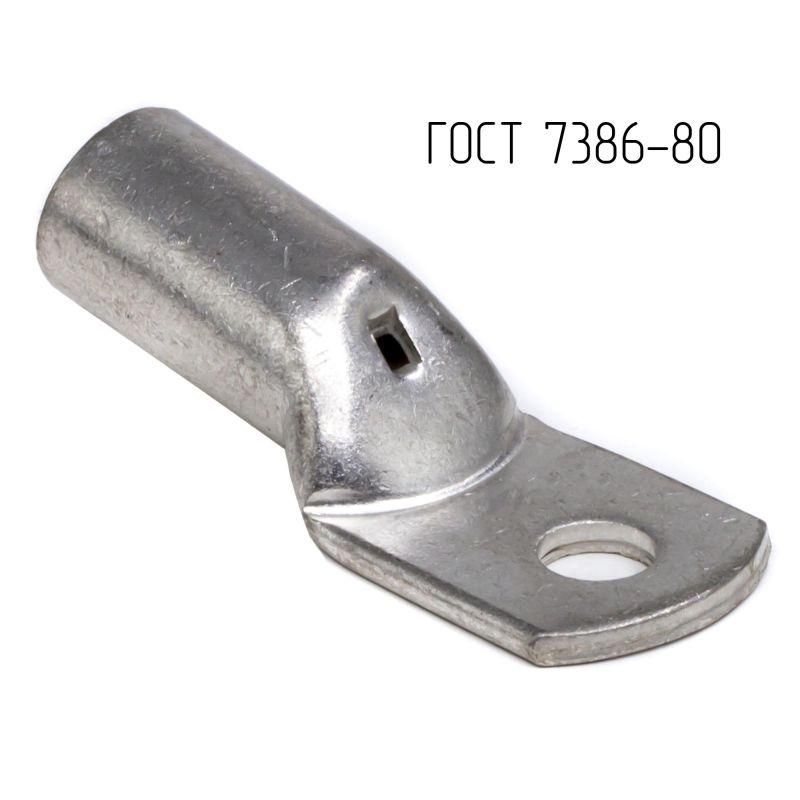

Наконечник кабельный трубчатый кольцевой 95 мм2 M12 ГОСТ 7386-80 Т2 от DKC (ДКС) - надёжное решение для оконцевания многожильных медных проводов сечением 95 мм2. Артикул clc95-12-16g80t2 соответствует ГОСТ 7386-80 и используется там, где требуется прочное и долговечное соединение под болт М12.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 95 мм2 M12 ГОСТ 7386-80 Т2 применяется для оконцевания медных жил кабелей и проводов перед подключением к зажимам, шинам или аппаратам. Подходит для установки в распределительных щитах, силовых панелях, на оборудовании с высокими токовыми нагрузками - например, частотных преобразователях, контакторах, автоматических выключателях и сварочных аппаратах.

Технические характеристики

• Поперечное сечение: 95 мм2 - рассчитан на провода с такой площадью поперечного сечения медной жилы;
• Диаметр резьбы: M12 - совместим с болтом или шпилькой диаметром 12 мм;
• Материал: медь М1 - высокая электропроводность и механическая прочность;
• Защитное покрытие: лужёное - предотвращает окисление меди, увеличивает срок службы в условиях повышенной влажности;
• Форма контактной площадки: кольцевая - обеспечивает равномерную нагрузку при затяжке болта;
• Угол соединения: 180° - прямое расположение провода относительно точки крепления, удобно при компактной сборке;
• Количество отверстий: одно - для одного болтового соединения;
• Наличие смотрового отверстия: да - позволяет контролировать глубину запрессовки при обжиме;
• Класс проводника: несколько - подходит для многожильных проводов различной степени гибкости;
• Номинальный ток: до 270 А - согласно ПУЭ-7, при условии правильного монтажа и температурном режиме окружающей среды;
• Способ монтажа: обжим - требует специального инструмента для плотного соединения гильзы с жилой.

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 95 мм2 M12 ГОСТ 7386-80 Т2 совместим с любыми устройствами, имеющими зажимы под болт М12. Для монтажа необходимо:

• Зачистить изоляцию с жилы на длину, соответствующую длине гильзы (обычно около 20–25 мм);
• Вставить жилу в гильзу до упора - контроль через смотровое отверстие;
• Обжать гильзу специальным клещами с матрицей для сечений 95 мм2 - важно соблюдать усилие и количество импульсов;
• Не допускать перегрева при обжиме - это снижает проводимость меди;
• Проверить качество обжима: жила должна быть плотно зафиксирована, без люфта; поверхность гильзы - без трещин и деформаций.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80 - нормативом, регламентирующим форму, размеры и механические свойства кабельных наконечников. Соответствие стандарту гарантирует безопасность эксплуатации при рабочих токах до 270 А. Лужёное покрытие снижает риск возникновения переходного сопротивления и нагрева в месте контакта.

Преимущества

• Высокая электропроводность благодаря материалу медь М1;
• Лужёное покрытие продлевает жизнь наконечника в агрессивных средах - особенно актуально для цехов, теплиц, подземных кабельных коллекторов;
• Внутренняя фаска на гильзе облегчает введение жилы - снижает риск повреждения проводника при монтаже;
• Смотровое отверстие исключает ошибки при обжиме - видна точная глубина входа жилы;
• Геометрия соответствует ГОСТ - обеспечивает гарантированную совместимость с сертифицированными зажимами и шинами.

Ограничения применения

• Не предназначена для одножильных проводов большего сечения - возможен перегрев и потеря контакта;
• Не рекомендовано использование в условиях постоянного воздействия открытого пламени или высоких температур выше +105 C;
• Не подходит для алюминиевых жил - отличаются по коэффициенту расширения и хрупкости;
• Требуется обязательный обжим - скручивание или пайка недопустимы, так как нарушают механическую целостность и снижают токовую нагрузку;
• Не использовать в качестве ответвителя - только для оконцевания одной жилы.

Примеры использования

• Подключение мощных двигателей к частотным преобразователям;
• Присоединение шины PE/N к корпусу оборудования в распределительных щитах;
• Соединение кабеля с выходными клеммами УЗО или автоматического выключателя на 400 А;
• Монтаж заземляющих контуров в промышленных объектах;
• Подключение батарейных массивов в системах бесперебойного питания.

Практические советы

• Выбирайте обжимные клещи с матрицей, точно соответствующей сечению 95 мм2 - некорректный инструмент вызывает плохой контакт и перегрев;
• Перед монтажом проверьте посадочный диаметр болта - он должен свободно проходить через отверстие наконечника без зазора;
• При использовании в сырых помещениях дополнительно смажьте место контакта антикоррозийной пастой (например, Контактол);
• После монтажа проверьте момент затяжки болта - для M12 обычно 35–45 Нм;
• Артикул clc95-12-16g80t2 от DKC (ДКС) имеет одинаковые параметры в серии Quadro - можно заменять аналогичными изделиями этой же серии без изменения схемы.
