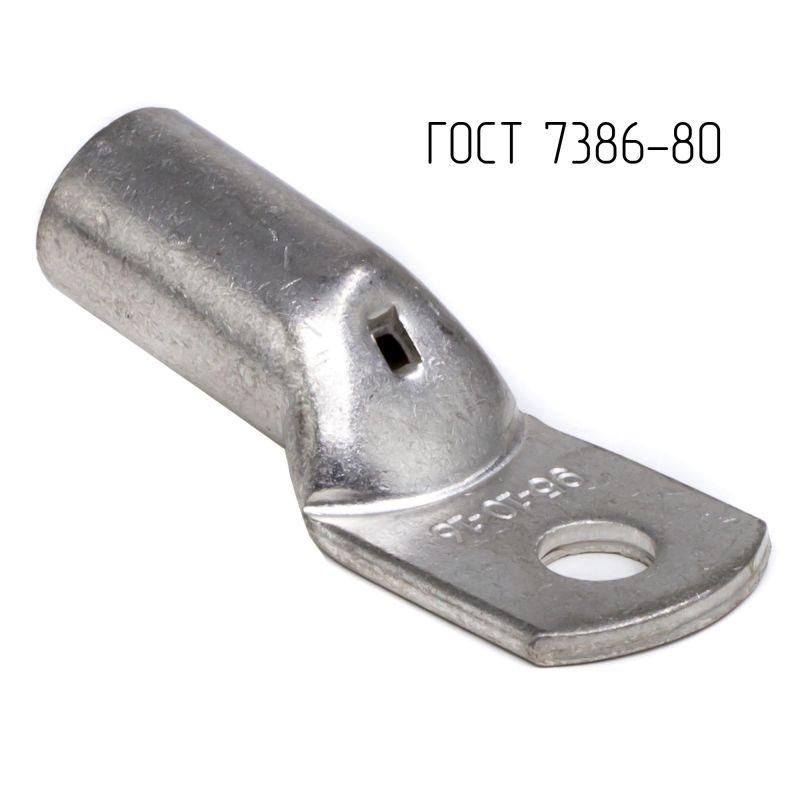

Наконечник 95-10-16-М-Т2 ГОСТ 7386-80 | CLC95-10-16G80T2 DKC ДКС

Наконечник кабельный трубчатый кольцевой 95 мм2 M10-16 ГОСТ 7386-80 от DKC (ДКС) - надёжное решение для оконцевания медных кабелей сечением 95 мм2, обеспечивающее прочное и долговечное соединение при обжиме. Артикул clc95-10-16g80t2 соответствует ГОСТ 7386-80 и применяется в силовых цепях с высокими нагрузками.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 95 мм2 M10-16 ГОСТ 7386-80 используется для оконцевания одножильных и многожильных медных проводников. Обеспечивает надёжный электрический контакт между кабелем и болтовым зажимом. Применяется в распределительных щитах, силовых шкафах, на выводах автоматических выключателей, контакторов, трансформаторов и других устройствах, где требуется передача тока до 270 А.

Технические характеристики

• Поперечное сечение кабеля: 95 мм2
• Диаметр отверстия: 10 мм (соответствует метизу М10)
• Материал: медь М1 - высокая проводимость и пластичность
• Защитное покрытие: лужёное - предотвращает окисление и увеличивает срок службы
• Форма контактной площадки: кольцевая - совместима с круглыми болтами и гайками
• Угол соединения: 180° - прямое расположение кабеля относительно крепёжа
• Способ монтажа: обжим - требует специального инструмента
• Количество отверстий: одно
• Наличие смотрового отверстия: да - позволяет визуально контролировать глубину обжима
• Класс проводника: несколько - подходит для одножильных и многожильных жил
• Номинальный ток: 270 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 95 мм2 M10-16 ГОСТ 7386-80 совместим с болтами и шпильками класса точности М10. Для монтажа необходим обжимной инструмент с матрицей, подходящей под сечение 95 мм2 и тип “трубчатый”. Убедитесь, что инструмент имеет достаточную мощность - недостаточный обжим снижает механическую прочность и увеличивает переходное сопротивление. Внутренняя фаска на гильзе облегчает введение жилы, особенно при работе с многожильным проводом. После обжима проверьте герметичность соединения через смотровое отверстие - металл должен полностью заполнить гильзу без зазоров.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры и требования к материалам для кабельных наконечников. Лужёное покрытие повышает устойчивость к коррозии в условиях повышенной влажности. Соответствует нормам ПУЭ-7 по допустимому току. Не рекомендуется использовать в средах с агрессивными химикатами или постоянным воздействием солевых растворов - даже лужённая поверхность может со временем подвергнуться коррозии.

Преимущества

• Высокая проводимость меди М1 минимизирует потери энергии и нагрев
• Лужёное покрытие защищает от окисления, продлевает срок службы без обслуживания
• Наличие смотрового отверстия гарантирует контроль качества обжима
• Геометрическая точность по ГОСТ 7386-80 обеспечивает совместимость с широким спектром клемм и зажимов
• Внутренняя фаска упрощает ввод жилы, снижает риск повреждения провода при монтаже

Ограничения применения

• Не предназначена для алюминиевых проводов - возможна электрохимическая коррозия
• Не подходит для частых перегрузок выше 270 А - риск перегрева и деформации
• Не рекомендовано применение в условиях постоянного погружения в воду - хотя IP-класс не указан, лужёное покрытие не является герметичной изоляцией
• Обжим требует профессионального инструмента - попытки затяжки плоскогубцами приведут к плохому контакту
• Не следует использовать в системах с вибрациями без дополнительной фиксации - возможно ослабление соединения

Примеры использования

• Подключение силового кабеля 95 мм2 к выходному зажиму частотного преобразователя
• Оконцевание фазного провода в распределительном щите с автоматом на 250 А
• Присоединение кабеля к шине PE в подстанции
• Запитка двигателя 75 кВт через контактор с болтом М10
• Монтаж в промышленных конвейерах, насосных станциях, сварочных аппаратах

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - лишний провод не должен торчать
• При использовании многожильного провода слегка закрутите жилы перед введением - так они лучше сохранят форму
• Выбирайте обжимной инструмент с матрицей, помеченной как “95 мм2 / трубчатый” - не заменяйте её на универсальную
• Проверяйте глубину обжима через смотровое отверстие: после сжатия металл должен плотно прилегать ко всем стенкам
• При установке в щитах используйте пружинные шайбы или контргайки - это исключит самопроизвольное ослабление
• Артикул clc95-10-16g80t2 от DKC (ДКС) - один из самых распространённых в промышленности; всегда проверяйте соответствие номера на упаковке
