Наконечник 150-12-19-М-Т2 ГОСТ 7386-80 | CLC150-12-19G80T2 DKC ДКС

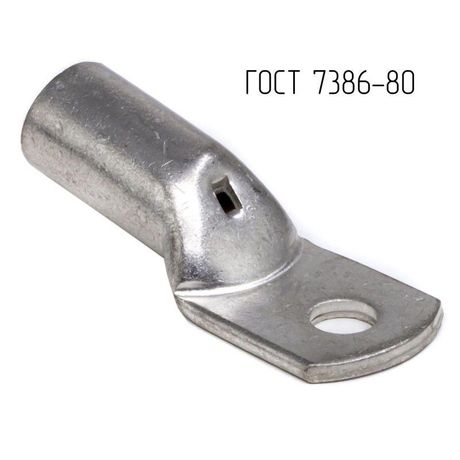

Наконечник кабельный трубчатый кольцевой 150 мм2 M12 Т2 ГОСТ 7386-80 от бренда DKC (ДКС) - надёжное решение для оконцевания многожильных медных кабелей сечением 150 мм2. Артикул clc150-12-19g80t2 соответствует ГОСТ 7386-80 и используется там, где требуется прочное и долговечное соединение под болт М12.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 150 мм2 M12 Т2 ГОСТ 7386-80 применяется для оконцевания медных жил кабелей и проводов, чтобы обеспечить надёжный контакт при подключении к зажимам, шинам или аппаратам. Подходит для силовых цепей с высокими токами - например, в распределительных щитах, трансформаторах, частотных преобразователях, сварочном оборудовании и промышленных станках.

Технические характеристики

• Поперечное сечение проводника: 150 мм2
• Размер резьбы: М12
• Форма контактной площадки: кольцевая
• Угол соединения: 180° - прямое расположение, удобно для вертикального монтажа
• Защитное покрытие: лужёное - защищает от окисления и коррозии
• Класс проводника: несколько - совместим с многопроволочными жилами
• Количество монтажных отверстий: одно - для одного болта М12
• Наличие смотрового отверстия: да - позволяет контролировать глубину запрессовки жилы
• Номинальный ток: до 440 А (по ПУЭ-7 п.1.3.10–1.3.11)
• Материал: медь М1
• Стандарт: ГОСТ 7386-80

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 150 мм2 M12 Т2 ГОСТ 7386-80 совместим с болтами и гайками класса точности 6H/6g, диаметром 12 мм. Для установки:

• Зачистите изоляцию кабеля на длину, соответствующую длине гильзы (обычно 25–30 мм)
• Используйте пресс-клещи с матрицей, подходящей для сечения 150 мм2
• Проверьте через смотровое отверстие - жила должна полностью войти в гильзу
• Не перегибайте наконечник после монтажа - это снижает механическую прочность
• Гильза имеет внутреннюю фаску - она облегчает введение жилы, особенно при работе с плотным многопроволочным проводником

Безопасность и стандарты

Наконечник изготовлен в соответствии с ГОСТ 7386-80, что гарантирует соответствие геометрическим параметрам, материалам и испытательным нормам. Лужёное покрытие повышает безопасность эксплуатации в условиях повышенной влажности и агрессивной среды. Соответствует требованиям ПУЭ-7 по допустимому току 440 А для медных жил сечением 150 мм2.

Преимущества

• Лужёная поверхность предотвращает окисление контактов - продлевает срок службы
• Внутренняя фаска на гильзе упрощает ввод жилы, снижает риск повреждения проводников
• Смотровое отверстие исключает ошибки при опрессовке - видна степень заполнения гильзы
• Кольцевая форма контактной площадки обеспечивает равномерную нагрузку при затяжке болтом
• Высокая теплопроводность меди М1 минимизирует нагрев в месте соединения

Ограничения применения

• Не предназначена для однопроволочных жил - требует многопроволочной структуры
• Не рекомендуется использовать в условиях постоянного воздействия хлора, серной кислоты или других агрессивных веществ - даже лужёное покрытие имеет ограниченную устойчивость
• Не подходит для автоматических систем сборки - требует ручной опрессовки
• Максимальный ток 440 А действителен при температуре окружающей среды +30C; при более высоких температурах необходимо снижение нагрузки

Примеры использования

• Подключение выходных клемм частотного преобразователя к двигателю мощностью 75–90 кВт
• Соединение шины PE в распределительном щите 10 кА
• Присоединение кабеля к шинному модулю в центре управления технологическим процессом
• Монтаж заземляющего провода в промышленных электроустановках

Практические советы

• Выбирайте пресс-матрицу точно по сечению 150 мм2 - недостаточное давление вызывает плохой контакт, избыточное - деформацию гильзы
• Перед монтажом проверьте посадочный диаметр болта М12 - он должен свободно проходить через контактную площадку
• При использовании в помещениях с высокой влажностью дополнительно смазывайте контактную плоскость термостойкой смазкой (например, на основе силикона)
• Не заменяйте этот наконечник на аналоги без смотрового отверстия - потеря контроля за качеством опрессовки увеличивает риск аварий
• Артикул clc150-12-19g80t2 - единственный в серии Quadro с такими параметрами; другие модели имеют другую форму или размер резьбы
