Наконечник 10-5-5-М-Т2 ГОСТ 7386-80 | CLC10-5-5G80T2 DKC ДКС

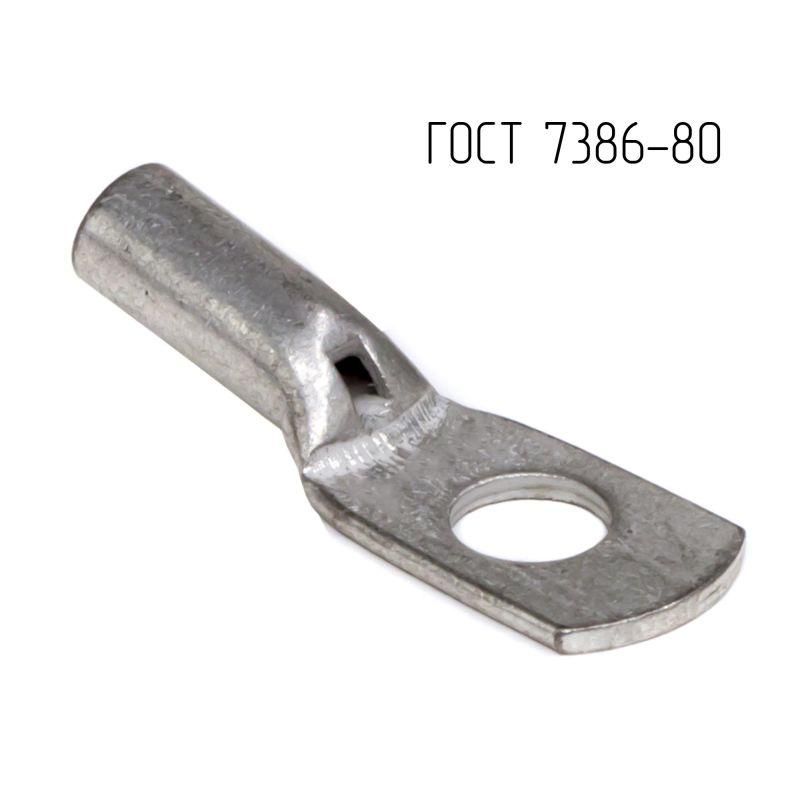

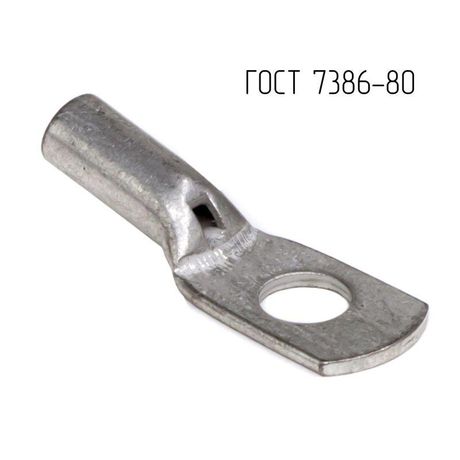

Наконечник кабельный трубчатый кольцевой 10-5-5-М-Т2 ГОСТ 7386-80, 10 мм2 от бренда DKC (ДКС) - надёжный элемент для оконцевания медных жил сечением 10 мм2, обеспечивающий прочное и долговечное соединение в силовых цепях. Артикул clc10-5-5g80t2 соответствует стандарту ГОСТ 7386-80 и подходит для монтажа в распределительных щитах, пультах управления и оборудовании с высокими требованиями к контакту.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 10-5-5-М-Т2 ГОСТ 7386-80, 10 мм2 используется для оконцевания одножильных и многожильных медных проводов сечением 10 мм2. Применяется там, где требуется надёжное механическое и электрическое соединение через болтовые зажимы - например, в автоматических выключателях, контакторах, шинах, клеммных колодках и других устройствах с метрической резьбой M5.

Технические характеристики

• Поперечное сечение кабеля: 10 мм2
• Размер резьбы: M5
• Защитное покрытие: лужёное (оловянное), защищает от окисления и коррозии
• Форма контактной площадки: кольцевая, с одним монтажным отверстием
• Угол соединения: 180° - прямое расположение провода относительно крепёжного элемента
• Класс проводника: совместим с несколькими типами медных жил (одножильные и многожильные)
• Наличие смотрового отверстия: да - позволяет визуально контролировать глубину запрессовки жилы
• Материал контактной части: медь М1
• Номинальный ток: до 80 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 10-5-5-М-Т2 ГОСТ 7386-80, 10 мм2 совместим с болтами и винтами класса точности M5. Для установки необходимо:

• Зачистить изоляцию с жилы на длину, соответствующую длине гильзы (обычно 14–16 мм)
• Вставить жилу в гильзу - внутренняя фаска облегчает ввод провода
• Обжать специальным прессом с матрицей для сечения 10 мм2
• Проверить глубину запрессовки через смотровое отверстие
• Закрепить на клемме болтом M5 моментом затяжки до 1,5–2,0 Нм

Не рекомендуется использовать с алюминиевыми жилами - материал гильзы рассчитан исключительно на медь.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80 - государственному стандарту на трубчатые наконечники для электромонтажа. Соответствие гарантирует точные геометрические параметры, что снижает риск перегрева и плохого контакта. Лужёное покрытие повышает безопасность в условиях повышенной влажности и агрессивной среды.

Преимущества

• Лужёное покрытие предотвращает окисление меди - увеличивает срок службы контакта
• Внутренняя фаска на гильзе упрощает ввод жилы, особенно при работе с многожильными проводами
• Смотровое отверстие позволяет контролировать качество обжима без демонтажа
• Стандартная форма и размеры обеспечивают совместимость с большинством промышленных клемм и аппаратов
• Высокая плотность контакта благодаря точному соответствию ГОСТ - минимизирует переходное сопротивление

Ограничения применения

• Не предназначена для работы с алюминиевыми или алюмомедными жилами
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или температур выше +90 C
• Не следует использовать в качестве самостоятельного изоляционного элемента - требует защиты в корпусе или распределительном устройстве
• Подходит только для стационарной установки; не предназначен для частых разъединений

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах распределения
• Присоединение проводов к клеммам контакторов и реле в системах автоматизации
• Монтаж заземляющих и нулевых проводников в промышленных пультах управления
• Соединение кабелей с шинами в распределительных камерах оборудования

Практические советы

• Выбирайте обжимной инструмент с матрицей, точно соответствующей сечению 10 мм2 - некорректный обжим вызывает перегрев
• Перед обжимом проверьте, чтобы все жилы полностью вошли в гильзу - видно через смотровое отверстие
• При использовании в условиях влажности или химически активной среды дополнительно смазывайте контактную площадку антикоррозийной пастой
• Артикул clc10-5-5g80t2 - один из самых распространённых в сериях Quadro; легко заменяемый аналог для ремонта и модернизации
• При комплектации щита учитывайте посадочный диаметр - M5 требует наличия болта/винта такого же размера
