Наконечник 4-6-3-М-Т2 ГОСТ 7386-80 | CLC4-6-3G80T2 DKC ДКС

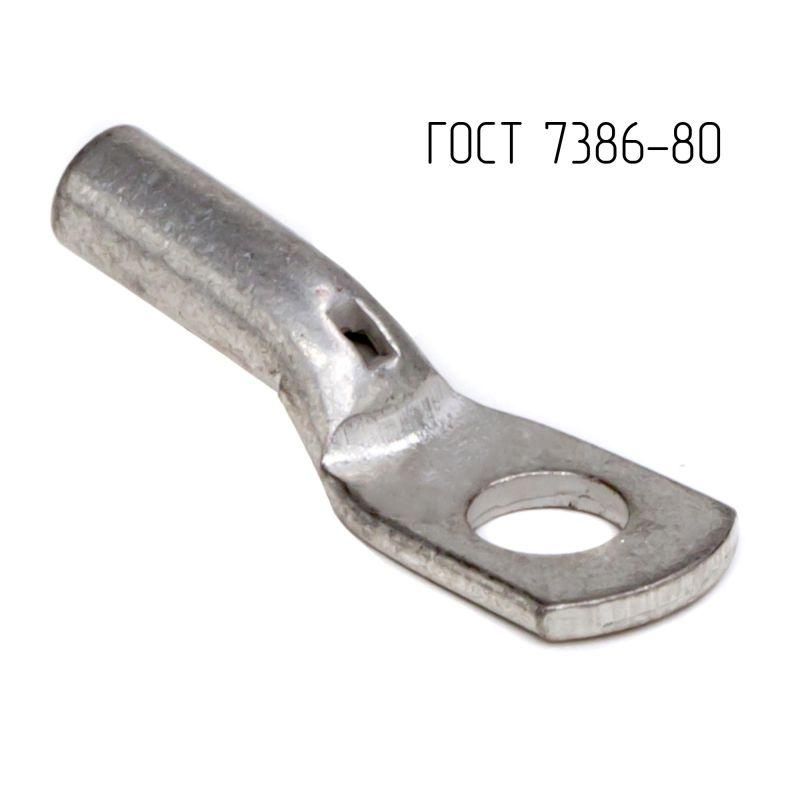

Наконечник кабельный трубчатый кольцевой 4-6-3-М-Т2 ГОСТ 7386-80, 4 мм2 от бренда DKC (ДКС) - это надёжный элемент для оконцевания медных жил сечением 4 мм2, обеспечивающий прочное и долговечное соединение при обжиме. Артикул clc4-6-3g80t2 соответствует стандарту ГОСТ 7386-80 и применяется в силовых цепях с нагрузкой до 41 А.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 4-6-3-М-Т2 ГОСТ 7386-80, 4 мм2 используется для оконцевания одножильных и многожильных медных проводов и кабелей. Применяется там, где требуется надёжное механическое и электрическое соединение через болтовые зажимы - например, в распределительных щитах, контакторах, автоматических выключателях, шинах и на выводах оборудования.

Технические характеристики

• Номинальное сечение кабеля: 4 мм2
• Диаметр отверстия: 6 мм - совместим с метизом M6
• Материал: медь М1 - высокая электропроводность и пластичность
• Покрытие: лужёное - защищает от окисления и коррозии
• Форма контактной площадки: кольцевая - обеспечивает равномерную передачу тока
• Угол соединения: 180° - прямое расположение провода относительно крепёжного элемента
• Способ монтажа: обжим - требует специальных клещей
• Количество монтажных отверстий: одно
• Наличие смотрового отверстия: да - позволяет проверить глубину запрессовки жилы
• Класс проводника: несколько - подходит для одножильных и многожильных жил
• Номинальный ток: 41 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 4-6-3-М-Т2 ГОСТ 7386-80, 4 мм2 совместим с болтами и шпильками диаметром 6 мм (M6). Для установки необходимы обжимные клещи с матрицей, подходящей под размеры этого типа наконечника. Перед обжимом необходимо зачистить изоляцию на длину, соответствующую длине гильзы - не менее 15 мм. Учитывайте наличие внутренней фаски: она облегчает введение жилы, снижает риск повреждения проводников. После обжима проверьте герметичность соединения через смотровое отверстие - металл должен плотно охватывать жилу без зазоров.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, что гарантирует точность геометрических параметров и совместимость с промышленным оборудованием. Лужёное покрытие увеличивает срок службы в условиях повышенной влажности. Номинальный ток 41 А соответствует нормам ПУЭ-7, что допускает применение в сетях переменного тока до 1000 В.

Преимущества

• Лужёная поверхность предотвращает окисление меди - особенно важно в агрессивных средах
• Внутренняя фаска на гильзе упрощает ввод жилы и снижает вероятность перелома проводников
• Смотровое отверстие позволяет контролировать качество обжима без демонтажа
• Стандартные размеры по ГОСТ обеспечивают универсальную совместимость с клеммами и зажимами
• Высокая теплопроводность меди минимизирует нагрев в месте соединения

Ограничения применения

• Не предназначена для работы с алюминиевыми жилами - возможна электрохимическая коррозия
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или температур выше +105 C
• Обжим должен выполняться исключительно инструментом, соответствующим типу наконечника - некорректный обжим приведёт к перегреву и выходу из строя
• Запрещено использование с болтами большего диаметра - это вызывает люфт и искрение

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах управления
• Присоединение проводов к клеммам частотных преобразователей
• Соединение медных жил с шинами в распределительных устройствах
• Монтаж в системах автоматизации: конвейеры, насосные станции, станки с ЧПУ

Практические советы

• Перед монтажом всегда зачищайте жилу до металлического блеска - даже маленький слой оксида снижает проводимость
• Выбирайте обжимные клещи с регулировкой усилия - переобжим разрушает гильзу, недостаточное давление - плохой контакт
• Проверяйте посадку после обжима: жила должна полностью войти в гильзу, а смотровое отверстие показывать её край
• При работе в помещениях с высокой влажностью дополнительно смазывайте место соединения антикоррозийной пастой
• Артикул clc4-6-3g80t2 - один из самых распространённых в линейке Quadro; храните запасные экземпляры на объекте
