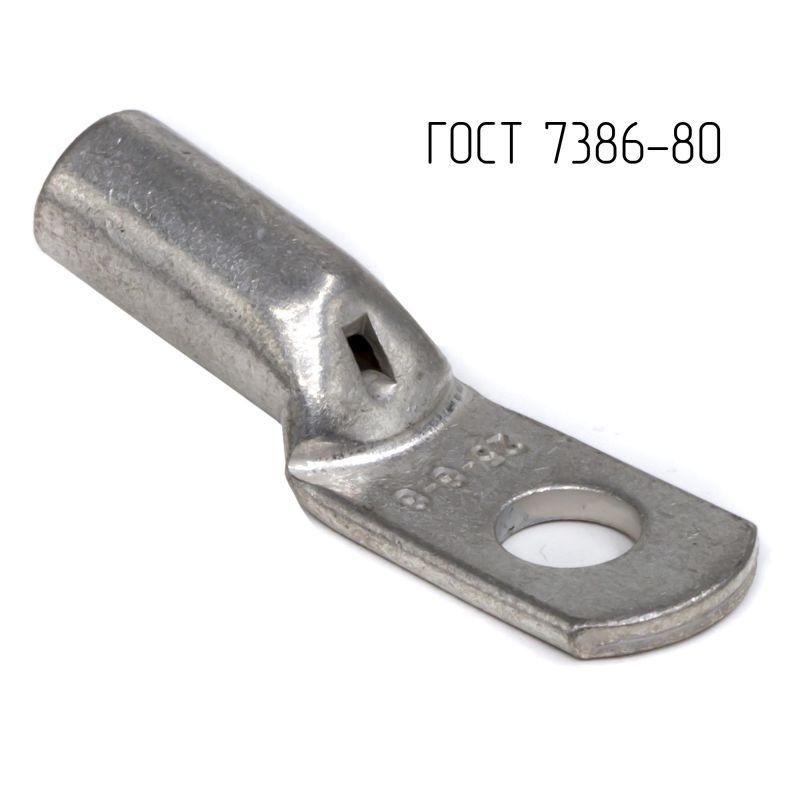

Наконечник 25-8-8-М-Т2 ГОСТ 7386-80 | CLC25-8-8G80T2 DKC ДКС

Наконечник кабельный трубчатый кольцевой 25 мм2 M8 ГОСТ 7386-80 от DKC (ДКС) - надёжное решение для оконцевания медных жил сечением 25 мм2, обеспечивающее прочное и долговечное соединение в силовых цепях. Артикул clc25-8-8g80t2 соответствует ГОСТ 7386-80 и подходит для промышленного оборудования, распределительных щитов и систем автоматизации.

Назначение и область применения

Наконечник используется для оконцевания одножильных и многожильных медных проводов сечением 25 мм2. Применяется там, где требуется надёжное механическое и электрическое соединение через болтовую фиксацию. Подходит для установки в клеммных колодках, контакторах, автоматах, шинах и других устройствах с зажимом типа М8. Часто встречается в промышленных станках, конвейерах, щитах управления и энергообъектах.

Технические характеристики

• Поперечное сечение кабеля: 25 мм2
• Размер резьбы: М8
• Форма контактной площадки: кольцевая - позволяет равномерно распределить нагрузку при затяжке болта
• Угол соединения: 180° - прямое расположение провода относительно крепёжного элемента
• Защитное покрытие: лужёное - защищает от окисления и коррозии, особенно в условиях повышенной влажности
• Класс проводника: несколько - совместим с одножильными и многожильными медными жилами
• Количество монтажных отверстий: 1 - для одного болта М8
• Наличие смотрового отверстия: да - позволяет визуально проверить глубину введения жилы
• Материал: медь М1 - высокая электропроводность и пластичность
• Номинальный ток: до 140 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник совместим с любыми клеммами, болтами и зажимами стандарта М8. Для монтажа:

• Зачистите изоляцию с жилы на длину, соответствующую длине гильзы (обычно 12–15 мм)
• Вставьте жилу в гильзу - внутренняя фаска облегчает введение даже спутанных многожильных проводов
• Обожмите гильзу специальным прессом с матрицей под 25 мм2
• Проверьте глубину входа жилы через смотровое отверстие - она должна полностью войти, но не выступать
• Затяните болт М8 моментом 9–12 Нм (без перегрузки)

Не применяйте плоскогубцы для обжима - это снижает надёжность соединения.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ 7386-80 - нормативом, регламентирующим форму, размеры и электрические параметры трубчатых наконечников. Соответствует требованиям ПУЭ-7 по допустимому току. Лужёное покрытие повышает безопасность в средах с возможным воздействием влаги и химических веществ.

Преимущества

• Геометрическая точность по ГОСТ - гарантирует плотную посадку на болт М8 без люфта
• Внутренняя фаска на гильзе - ускоряет монтаж и предотвращает повреждение жилы при введении
• Лужёная поверхность - продлевает срок службы в агрессивных условиях
• Смотровое отверстие - исключает риск неполного обжима
• Высокая теплостойкость меди М1 - устойчив к нагреву при длительной работе на максимальном токе

Ограничения применения

• Не предназначены для алюминиевых проводов - материал гильзы рассчитан только на медь
• Не рекомендованы для частых демонтажей - многократная затяжка болта М8 может деформировать резьбу контактной площадки
• Не подходят для переменного напряжения выше 1000 В без дополнительной изоляции
• Не используются в условиях постоянного погружения в жидкости - хотя лужение защищает от влаги, герметизация не предусмотрена

Примеры использования

• Подключение мощных двигателей в промышленных станках
• Соединение кабелей питания в распределительных щитах
• Присоединение к шинам PE/N в системах TN-S/TN-C
• Монтаж в частотных преобразователях и УПА
• Крепление кабелей к клеммам автоматических выключателей серии ABB, Schneider Electric, IEK

Практические советы

• Выбирайте наконечник именно с лужёным покрытием - в помещениях с высокой влажностью (например, на производствах, в холодильных камерах) обычные медные наконечники быстро окисляются
• Перед обжимом убедитесь, что жила не имеет обрывов - все пряди должны быть целыми и заполнить всю гильзу
• При использовании в щитах с ограниченным пространством учтите, что угол 180° требует свободного доступа сзади для затяжки болта
• Для многожильных проводов перед обжимом слегка скрутите жилу - так лучше сохранится контакт
• Артикул clc25-8-8g80t2 от DKC (ДКС) - один из немногих, кто сохранил точное исполнение ГОСТ 7386-80; другие аналоги часто имеют меньшую длину гильзы или некорректную толщину стенок
