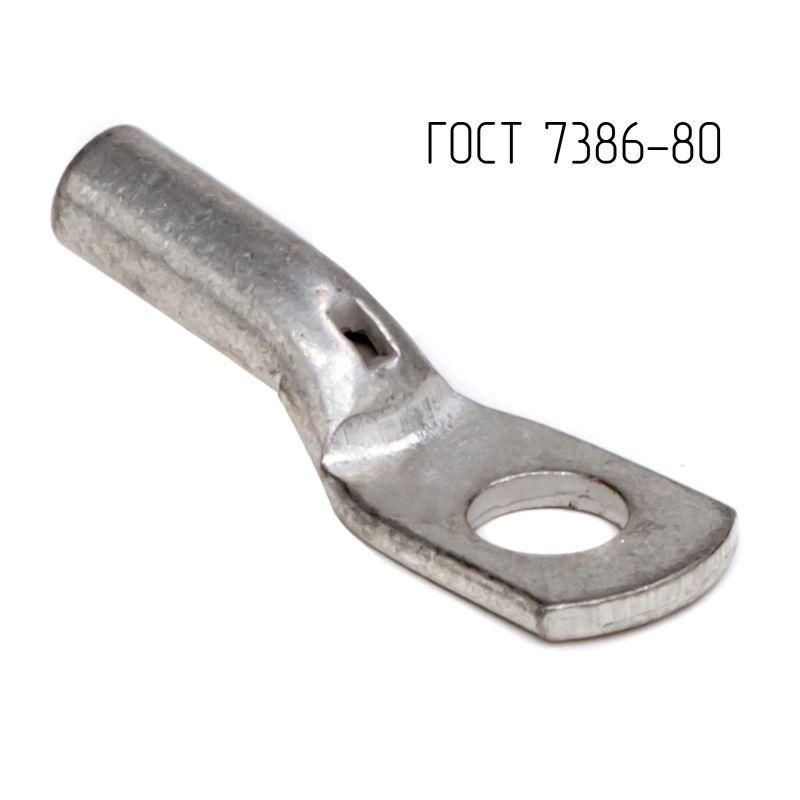

Наконечник 2,5-4-2,6-M-Т2 ГОСТ 7386-80 | CLC2.5-4-2.6G80T2 DKC ДКС

Наконечник кабельный трубчатый 2,5-4-2,6 M Т2 ГОСТ 7386-80 от DKC (ДКС) - надёжное решение для оконцевания медных жил сечением 2,5 мм2. Артикул clc2.5-4-2.6g80t2 соответствует ГОСТ 7386-80, обеспечивая совместимость с распространёнными клеммами и болтовыми соединениями.

Назначение и область применения

Наконечник кабельный трубчатый 2,5-4-2,6 M Т2 ГОСТ 7386-80 используется для оконцевания одножильных и многожильных медных проводов сечением 2,5 мм2. Применяется там, где требуется прочное и долговечное соединение: в распределительных щитах, на клеммах автоматических выключателей, контакторах, силовых шинах и оборудовании с высокой вибрацией. Подходит для промышленного оборудования, систем автоматизации, энергообъектов и бытовых установок с повышенными требованиями к надёжности контакта.

Технические характеристики

• Поперечное сечение проводника: 2,5 мм2
• Метрический размер резьбы: М4
• Материал контактной части: медь М1
• Форма контактной площадки: кольцевая
• Угол соединения: 180° - позволяет прямую подводку кабеля без изгиба
• Защитное покрытие: лужёное - защищает от окисления и коррозии
• Класс проводника: несколько - совместим с одножильными и многожильными жилами
• Количество монтажных отверстий: 1
• Наличие смотрового отверстия: да - позволяет визуально проверить глубину введения жилы
• Номинальный ток: до 30 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый 2,5-4-2,6 M Т2 ГОСТ 7386-80 совместим с болтами и винтами класса точности М4. Для монтажа необходимо:

• Зачистить изоляцию с жилы на длину, соответствующую длине гильзы (около 9–11 мм);
• Вставить жилу в гильзу - внутренняя фаска облегчает введение;
• Обжать специальным инструментом (клещами) с матрицей для сечения 2,5 мм2;
• Закрепить на клемме болтом М4 - момент затяжки не более 0,8 Нм.

Смотровое отверстие позволяет контролировать, что жила полностью вошла в гильзу - это снижает риск плохого контакта.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры и механические свойства трубчатых наконечников. Лужёное покрытие повышает устойчивость к коррозии в условиях повышенной влажности. Номинальный ток 30 А соответствует требованиям ПУЭ-7 для постоянного режима работы. Соответствует нормам безопасности для электроустановок напряжением до 1000 В.

Преимущества

• Лужёная поверхность предотвращает окисление меди - продлевает срок службы контакта
• Геометрия по ГОСТ гарантирует плотную посадку на стандартные клеммы
• Внутренняя фаска в гильзе упрощает ввод жилы, особенно многожильной
• Смотровое отверстие исключает необходимость разборки после монтажа
• Кольцевая форма контактной площадки обеспечивает равномерное распределение усилия при затяжке

Ограничения применения

• Не предназначена для алюминиевых жил - материал медный, возможна гальванопара
• Не рекомендовано применение в средах с агрессивными химикатами (например, соляная кислота, щёлочи)
• Работает только при температуре от -40C до +85C - выше допустимого нагрева возможна деформация
• Не подходит для частых перегрузок свыше 30 А - риск перегрева и оплавления

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щите управления
• Присоединение заземляющего провода к шине PE в распределительном устройстве
• Крепление фазного провода к контактору на конвейере
• Соединение проводов в цепях управления станков с ЧПУ

Практические советы

• Выбирайте обжимные клещи с матрицей, точно соответствующей сечению 2,5 мм2 - недостаточно или избыточное давление снижают надёжность
• Перед обжатием убедитесь, что все проволочки жилы находятся внутри гильзы - ни одна не должна торчать
• Проверьте, чтобы болт М4 был чистым и не имел следов коррозии - грязный контакт увеличивает переходное сопротивление
• Артикул clc2.5-4-2.6g80t2 от DKC совместим с сериями Quadro и другими продуктами, соответствующими ГОСТ - можно использовать в комплектах
• При замене старого наконечника - всегда проверяйте, что новый имеет ту же длину гильзы и угол выхода (180°) - это важно для сборки в ограниченном пространстве
