Наконечник 25-10-8-М-Т2 ГОСТ 7386-80 | CLC25-10-8G80T2 DKC ДКС

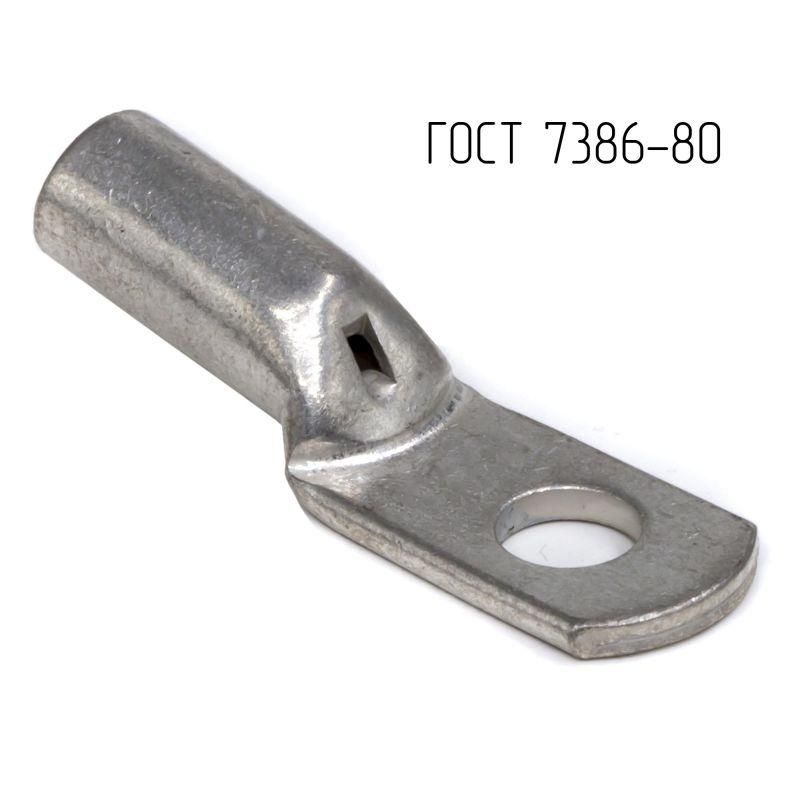

Наконечник кабельный трубчатый кольцевой 25-10-8-М-Т2 ГОСТ 7386-80 DKC (ДКС) 25 мм2 - это надёжный элемент для оконцевания медных кабелей сечением 25 мм2, обеспечивающий прочное и долговечное соединение в силовых цепях. Артикул clc25-10-8g80t2 соответствует сериям Quadro и стандартизированному решению ГОСТ 7386-80.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 25-10-8-М-Т2 ГОСТ 7386-80 DKC (ДКС) 25 мм2 используется для оконцевания одножильных и многожильных медных проводов и кабелей. Применяется там, где требуется надёжное механическое и электрическое соединение через болтовые зажимы - например, в распределительных щитах, контакторах, автоматических выключателях, шинах и на выводах оборудования.

Технические характеристики

• Поперечное сечение: 25 мм2 - подходит для кабелей с такой площадью поперечного сечения медной жилы;
• Резьба: М10 - совместим с болтами и гайками диаметром 10 мм;
• Форма контактной площадки: кольцевая - позволяет плотно прилегать к поверхности зажима, исключает перекосы;
• Угол соединения: 180° - прямое расположение кабеля относительно зажима, удобно для компактной сборки;
• Материал: медь М1 - высокая электропроводность и термостойкость;
• Покрытие: лужёное - защищает от окисления, снижает переходное сопротивление, продлевает срок службы;
• Количество монтажных отверстий: одно - для одного болта М10;
• Смотровое отверстие: есть - позволяет визуально контролировать глубину введения жилы;
• Класс проводника: несколько - подходит для одножильных и многожильных проводов;
• Номинальный ток: до 140 А (по ПУЭ-7 п.1.3.10–1.3.11);
• Стандарт: ГОСТ 7386-80 - гарантирует точность геометрии и взаимозаменяемость.

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 25-10-8-М-Т2 ГОСТ 7386-80 DKC (ДКС) 25 мм2 совместим с любыми зажимами, рассчитанными на болт М10. Для монтажа:

• Зачистите изоляцию кабеля на длину, соответствующую длине гильзы (обычно 15–20 мм);
• Вставьте жилу в гильзу - внутренняя фаска облегчает введение;
• Обожмите опрессовочным инструментом с матрицей под 25 мм2 - не допускайте повреждений жилы;
• Проверьте визуально: жила должна полностью войти, видна через смотровое отверстие;
• Затяните болт М10 моментом, рекомендованным производителем оборудования (обычно 10–14 Нм).

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, что гарантирует безопасную работу при температуре до +90 C и в условиях нормальной влажности. Соответствует требованиям ПУЭ-7 по допустимому току 140 А. Не предназначено для работы в агрессивных средах без внешней защиты.

Преимущества

• Лужёная поверхность предотвращает окисление - особенно важно в помещениях с повышенной влажностью;
• Внутренняя фаска на гильзе ускоряет и упрощает ввод жилы, снижает риск повреждения;
• Смотровое отверстие даёт контроль качества монтажа без демонтажа;
• Геометрия точно соответствует ГОСТ - обеспечивает совместимость с широким спектром стандартных зажимов;
• Высокая теплопроводность меди минимизирует нагрев в месте соединения.

Ограничения применения

• Не применяется для алюминиевых проводов - материал медный, несовместим с алюминием;
• Не предназначен для частых отсоединений - после нескольких разборок возможен износ резьбового соединения;
• Не использовать в условиях постоянного воздействия химически активных паров, солей, кислот - луда может разрушаться;
• Не заменяет герметичные соединения - требует дополнительной защиты (например, термоусадки) в открытых или влажных местах.

Примеры использования

• Подключение входного кабеля к главному автомату в щите управления;
• Присоединение клеммы двигателя к шине переменного тока;
• Соединение кабеля с выходом УЗО или дифференциального автомата;
• Монтаж в промышленных станках, конвейерах, системах освещения с высокими нагрузками.

Практические советы

• Выбирайте опрессовочные клещи с матрицей, подходящей именно под 25 мм2 - недостаточное давление вызывает плохой контакт;
• Перед установкой проверьте посадочный диаметр болта - он должен быть М10, иначе наконечник не закрепится;
• Если кабель многожильный - слегка скрутите жилы перед введением в гильзу, чтобы они не выпадали;
• После монтажа проверьте затяжку болта - ослабление даже на 10% увеличивает сопротивление и риск перегрева;
• Для длительной эксплуатации в сырых условиях - дополнительно изолируйте место соединения термоусадкой с клеевым слоем.
