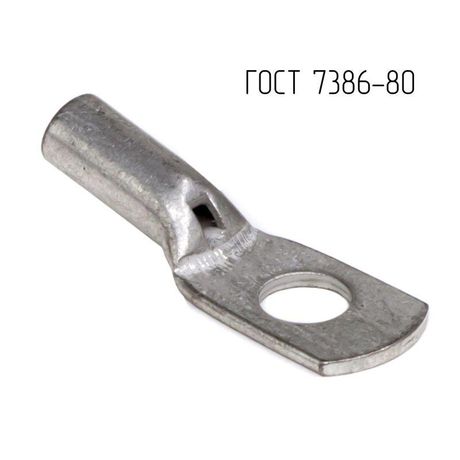

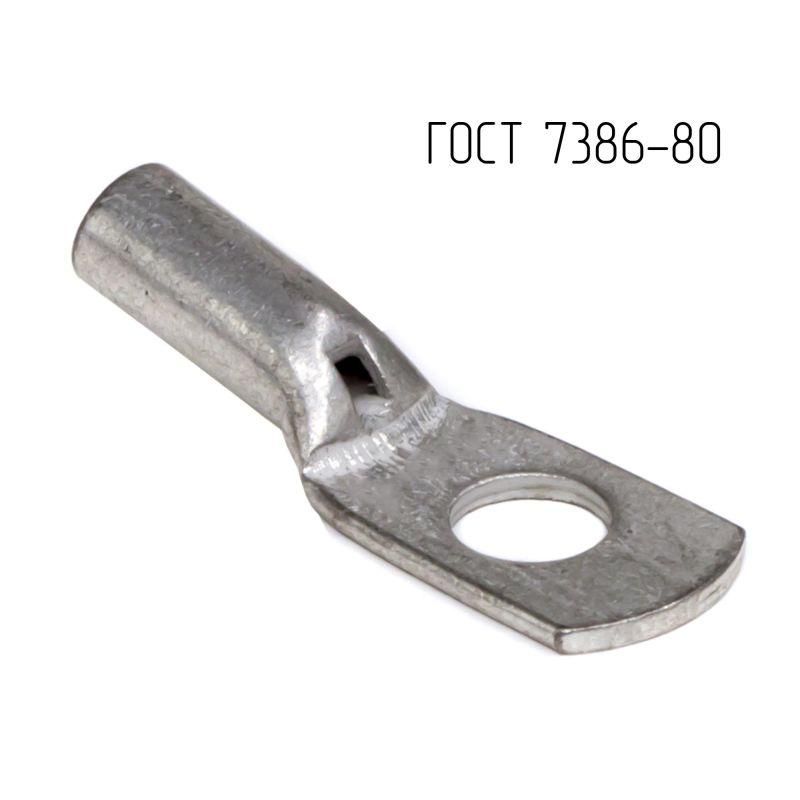

Наконечник 10-6-5-М-Т2 ГОСТ 7386-80 | CLC10-6-5G80T2 DKC ДКС

Наконечник кабельный трубчатый кольцевой 10-6-5-М-Т2 ГОСТ 7386-80, 10 мм2 от бренда DKC (ДКС) - надёжный элемент для оконцевания медных жил сечением 10 мм2, обеспечивающий прочное и долговечное соединение при обжиме. Артикул clc10-6-5g80t2 соответствует стандарту ГОСТ 7386-80 и подходит для промышленного и распределительного электрооборудования.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 10-6-5-М-Т2 ГОСТ 7386-80, 10 мм2 используется для оконцевания одножильных и многожильных медных проводов и кабелей. Применяется там, где требуется надёжное механическое и электрическое соединение через болтовые зажимы - например, в силовых щитах, контакторах, автоматических выключателях, шинах и клеммах оборудования.

Технические характеристики

• Номинальное сечение кабеля: 10 мм2
• Диаметр отверстия: 6 мм (соответствует метизу M6)
• Материал: медь М1 - высокая проводимость и пластичность
• Покрытие: лужёное - защищает от окисления и коррозии
• Форма контактной площадки: кольцевая - равномерная передача усилия при затяжке
• Угол соединения: 180° - прямое расположение провода относительно крепёжа
• Способ монтажа: обжим - требует специального инструмента
• Количество монтажных отверстий: 1
• Наличие смотрового отверстия: да - позволяет контролировать глубину обжима
• Класс проводника: несколько - совместим с одножильными и многожильными жилами
• Номинальный ток: до 80 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 10-6-5-М-Т2 ГОСТ 7386-80, 10 мм2 совместим с болтами и шпильками диаметром 6 мм (M6). Для установки необходим обжимной инструмент с матрицей, подходящей под размеры этого типа наконечника. Обжим выполняют на голой жиле - изоляцию снимают на длину гильзы. Внутренняя фаска на гильзе облегчает введение жилы, снижая риск повреждения проводников. Смотровое отверстие позволяет визуально проверить, что жила полностью вошла в гильзу до упора.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры и требования к материалам кабельных наконечников. Лужёное покрытие соответствует нормам по предотвращению окисления в условиях повышенной влажности. Номинальный ток 80 А подтверждён согласно ПУЭ-7, что гарантирует безопасную работу в сетях до 1000 В переменного тока.

Преимущества

• Лужёное покрытие увеличивает срок службы в агрессивных средах - особенно важно в цехах, на объектах с высокой влажностью
• Геометрия по ГОСТ обеспечивает точную посадку на болты M6 без люфта
• Внутренняя фаска исключает перегиб и порез жил при введении
• Смотровое отверстие минимизирует риск некачественного обжима
• Высокая проводимость меди М1 снижает потери энергии и нагрев в месте соединения

Ограничения применения

• Не применяется для алюминиевых жил - материал только для меди
• Не предназначена для многократного демонтажа - после обжима наконечник не восстанавливается
• Работает только при температуре окружающей среды, допустимой для оборудования (обычно -40…+70 C); не рассчитана на экстремальные условия без внешней защиты
• Требуется обязательное использование правильного обжимного инструмента; применение плоскогубцев или других средств недопустимо - это приведёт к плохому контакту и перегреву

Примеры использования

• Подключение медного кабеля 10 мм2 к клемме автомата в распределительном щите
• Присоединение жилы к шине PE/N в ящике управления станком
• Заводское монтажное решение в панелях промышленной автоматизации
• Обустройство заземляющих контуров с использованием болтовых соединений

Практические советы

• Перед обжимом обязательно удалите изоляцию точно на длину гильзы - лишний провод внутри не должен торчать
• Выбирайте обжимной инструмент с матрицей, помеченной для 10 мм2 и кольцевых наконечников
• Проверьте, чтобы жила плотно заполнила гильзу - если есть зазор, возможна потеря контакта
• При работе в сырых помещениях дополнительно смажьте место соединения антикоррозийной пастой - даже лужёное покрытие не заменяет дополнительную защиту
• Артикул clc10-6-5g80t2 и название Наконечник кабельный трубчатый кольцевой 10-6-5-М-Т2 ГОСТ 7386-80, 10 мм2 должны совпадать с заказом - не путайте с аналогами без смотрового отверстия или без лужения
