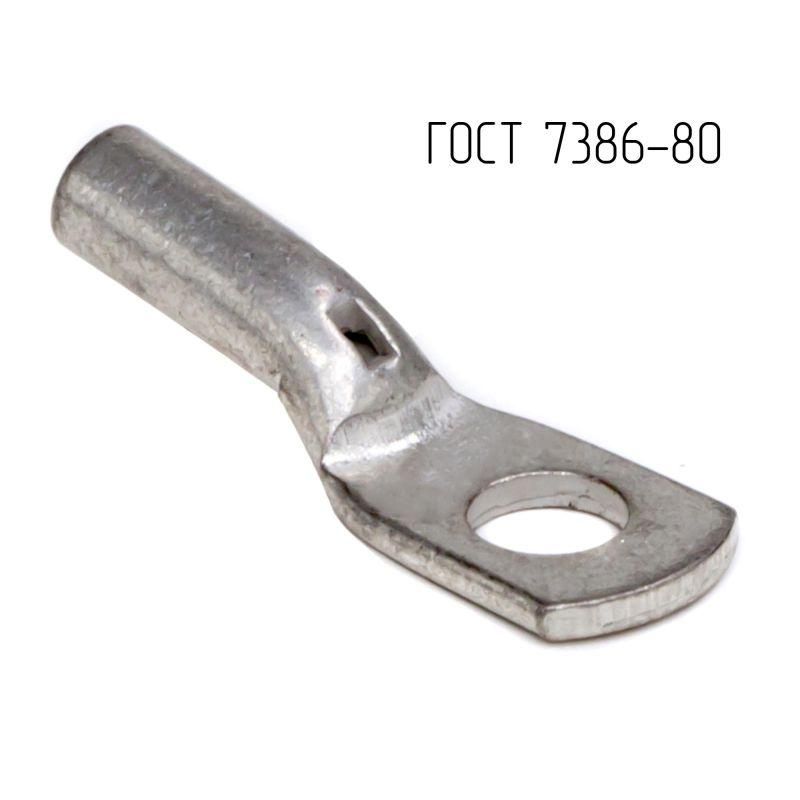

Наконечник 6-4-4-М-Т2 ГОСТ 7386-80 | CLC6-4-4G80T2 DKC ДКС

Наконечник кабельный трубчатый 6-4-4-М-Т2 ГОСТ 7386-80, 6 мм2 от бренда DKC (ДКС) - надёжный элемент для оконцевания медных жил сечением 6 мм2, обеспечивающий прочное и долговечное соединение при обжиме. Артикул clc6-4-4g80t2 соответствует ГОСТ 7386-80 и подходит для промышленного и распределительного электрооборудования.

Назначение и область применения

Наконечник кабельный трубчатый 6-4-4-М-Т2 ГОСТ 7386-80, 6 мм2 используется для оконцевания одножильных и многожильных медных проводов сечением 6 мм2. Применяется там, где требуется надёжное механическое и электрическое соединение: в щитах, на клеммах автоматических выключателей, контакторах, рубильниках, шинах и других устройствах с болтовыми зажимами М4. Подходит для установки в силовых цепях постоянного и переменного тока до 50 А.

Технические характеристики

• Номинальное сечение проводника: 6 мм2
• Диаметр отверстия: 4 мм (соответствует болту М4)
• Материал: медь М1 - высокая проводимость и пластичность
• Покрытие: лужёное - защищает от окисления и улучшает контакт
• Форма контактной площадки: кольцевая - равномерная передача усилия при затяжке
• Угол соединения: 180° - прямой выход провода, удобен для компактной сборки
• Способ монтажа: обжим - требует специальных клещей
• Количество монтажных отверстий: 1
• Наличие смотрового отверстия: да - позволяет контролировать глубину обжима
• Класс проводника: несколько - совместим с одножильными и многожильными жилами
• Номинальный ток: 50 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый 6-4-4-М-Т2 ГОСТ 7386-80, 6 мм2 совместим с болтами класса точности M4 и зажимами, рассчитанными на этот размер. Для монтажа необходимы обжимные клещи с матрицей под сечение 6 мм2 и типом наконечника Т2. Перед обжимом зачищается изоляция на длину гильзы - не более 10–12 мм. Убедитесь, что все жилы полностью вошли в гильзу - смотровое отверстие позволяет проверить заполнение. После обжима проверьте герметичность соединения: металл не должен треснуть, а провод не должен выскальзывать.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры и требования к материалам кабельных наконечников. Лужёное покрытие снижает риск окисления и повышает безопасность в условиях повышенной влажности. Номинальный ток 50 А соответствует нормам ПУЭ-7, что гарантирует допустимую нагрузку без перегрева. Соответствует требованиям безопасности для электромонтажа в помещениях и на открытых участках при соблюдении условий эксплуатации.

Преимущества

• Лужёное покрытие предотвращает коррозию даже в агрессивной среде
• Внутренняя фаска на гильзе облегчает введение жилы - снижает риск повреждения проводника
• Смотровое отверстие позволяет визуально контролировать качество обжима
• Геометрия точно соответствует ГОСТ - обеспечивает совместимость с любыми стандартными клеммами М4
• Высокая проводимость меди М1 минимизирует потери энергии и нагрев

Ограничения применения

• Не применяется для алюминиевых проводов - материал гильзы - медь, возможна гальванопара
• Не рекомендован для частых демонтажей - обжим является одноразовым соединением
• Не предназначена для работы при температуре выше +90 C длительно - риск деформации металла
• Не использовать в условиях постоянного воздействия морской воды или химически активных паров без дополнительной защиты

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в распределительном щите
• Присоединение медного провода 6 мм2 к клемме контактора в системе управления конвейером
• Завершение жилы в шинной колодке для питания станков с ЧПУ
• Монтаж заземляющего проводника в промышленной электросети

Практические советы

• Выбирайте обжимные клещи с матрицей, подходящей именно для типа Т2 - не подойдут универсальные или для других серий
• Перед обжимом удалите изоляцию ровно на длину гильзы - лишний провод внутри не увеличивает надёжность, а может вызвать плохой контакт
• Проверяйте плотность обжима: после сжатия наконечник должен плотно прилегать к проводу, без люфта
• При использовании в влажных местах дополнительно смажьте место соединения антикоррозийной пастой - продлит срок службы
• Артикул clc6-4-4g80t2 - один из самых распространённых в серии Quadro; всегда сверяйтесь с каталогом при замене - другие модели могут иметь другую длину или толщину стенки
