Наконечник 50-12-12-М-Т2 ГОСТ 7386-80 | CLC50-12-12G80T2 DKC ДКС

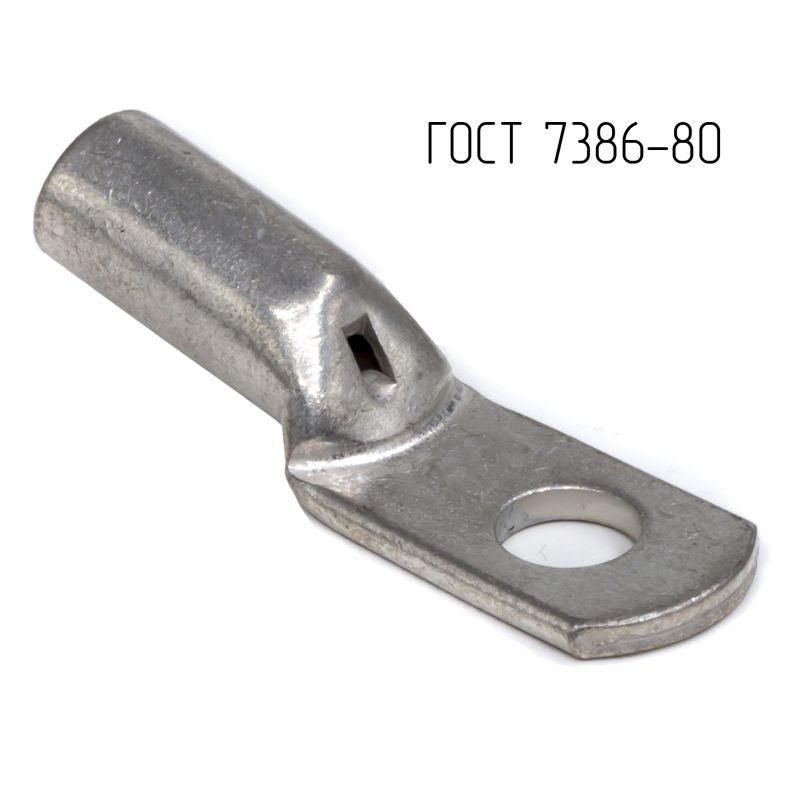

Наконечник кабельный трубчатый кольцевой 50 мм2 M12 ГОСТ 7386-80 от DKC (ДКС) - надёжное решение для оконцевания медных жил сечением 50 мм2, обеспечивающее прочное и долговечное соединение в силовых цепях. Артикул clc50-12-12g80t2 соответствует ГОСТ 7386-80 и рассчитан на работу с болтом М12.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 50 мм2 M12 ГОСТ 7386-80 используется для оконцевания многожильных и одножильных медных проводов и кабелей. Применяется там, где требуется надёжное и доступное для обслуживания соединение: в распределительных щитах, на шинах, контактах автоматических выключателей, контакторов, заземляющих системах и других силовых устройствах. Подходит для промышленного оборудования, энергоустановок, транспорта и объектов ЖКХ.

Технические характеристики

• Поперечное сечение кабеля: 50 мм2
• Диаметр резьбы: M12
• Материал: медь М1 - высокая электропроводность и механическая прочность
• Защитное покрытие: лужёное - предотвращает окисление и коррозию, особенно в условиях повышенной влажности
• Форма контактной площадки: кольцевая - совместима с болтами и шпильками, позволяет плотно прижимать наконечник
• Угол соединения: 180° - прямое расположение кабеля относительно точки крепления, удобно для компактной сборки
• Способ монтажа: обжим - требует специального инструмента, обеспечивает герметичное соединение
• Количество отверстий: одно - для одного болта М12
• Наличие смотрового отверстия: да - позволяет визуально проверить глубину введения жилы после обжима
• Класс проводника: несколько - подходит для многожильных и одножильных медных проводов
• Номинальный ток: до 215 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 50 мм2 M12 ГОСТ 7386-80 совместим с болтами и шпильками класса точности M12. Для монтажа необходим обжимной инструмент с матрицей, подходящей под сечение 50 мм2 и тип гильзы. Перед обжимом зачищается изоляция на длину, соответствующую длине гильзы - рекомендуется использовать смотровое отверстие для контроля. Внутренняя фаска на гильзе облегчает введение жилы, снижает риск повреждения провода. После обжима проверьте качество соединения: жила должна быть полностью заполнена гильзу, без видимых трещин или перекосов.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80 - государственному стандарту на кабельные наконечники. Соответствие гарантирует точные геометрические параметры, что исключает проблемы с затяжкой и нагревом при работе. Номинальный ток 215 А определён согласно ПУЭ-7, что подтверждает безопасную эксплуатацию в сетях до 1000 В. Лужёное покрытие снижает риск возникновения переходного сопротивления, что важно для предотвращения перегрева.

Преимущества

• Высокая электропроводность меди М1 минимизирует потери мощности
• Лужёное покрытие продлевает срок службы в агрессивных средах
• Наличие смотрового отверстия ускоряет и упрощает контроль качества монтажа
• Геометрическое соответствие ГОСТ 7386-80 обеспечивает универсальную совместимость с метизами и оборудованием
• Внутренняя фаска на гильзе снижает усилие при введении жилы и защищает её от перелома

Ограничения применения

• Не применяется для алюминиевых проводов - материал гильзы (медь) несовместим с алюминием, возможна электрохимическая коррозия
• Не предназначены для частых демонтажей - многократная затяжка/ослабление болта может деформировать гильзу и снизить контактное давление
• Работает только при температуре окружающей среды, допустимой для медных проводников (обычно до +70…+90 C, зависит от типа изоляции кабеля)
• Требуется обязательный обжим - скручивание или пайка недопустимы, так как нарушают механическую целостность и увеличивают сопротивление

Примеры использования

• Подключение медного кабеля 50 мм2 к шине PE в распределительном щите
• Заземление корпуса станка через болтовое соединение M12
• Присоединение силового кабеля к контактору или автоматическому выключателю с клеммой M12
• Обустройство контура заземления на промышленной подстанции

Практические советы

• Выбирайте обжимной инструмент с регулировкой усилия - переобжим может повредить гильзу, слабый обжим - вызывает плохой контакт
• Перед установкой удалите все следы окисления с поверхности кабеля - даже лужёный наконечник не спасёт от плохого контакта на грязной жиле
• Проверяйте посадочный диаметр болта: он должен точно соответствовать M12; использование другого метиза (например, M14) приведёт к неплотному соединению
• При использовании в помещениях с высокой влажностью или на улице - дополнительно смазывайте контактную площадку термостойкой смазкой (например, на основе лития)
• Артикул clc50-12-12g80t2 - один из самых распространённых в сериях Quadro от DKC; храните запасные экземпляры, чтобы избежать простоев при ремонте
