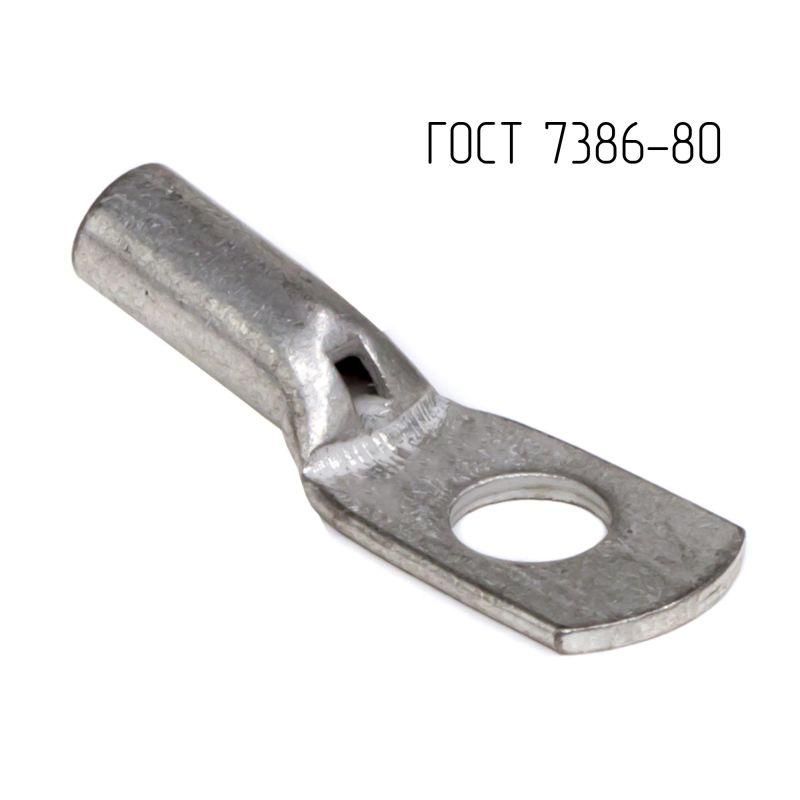

Наконечник 10-8-5-М-Т2 ГОСТ 7386-80 | CLC10-8-5G80T2 DKC ДКС

Наконечник кабельный трубчатый кольцевой 10 мм2 M8 ГОСТ 7386-80 от DKC (ДКС) - надёжный элемент для оконцевания медных жил сечением 10 мм2, обеспечивающий прочное и долговечное соединение при обжиме. Артикул clc10-8-5g80t2 соответствует ГОСТ 7386-80 и подходит для промышленного и силового оборудования.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 10 мм2 M8 ГОСТ 7386-80 используется для оконцевания одножильных и многожильных медных проводов и кабелей. Применяется там, где требуется надёжное механическое и электрическое соединение через болтовую фиксацию. Подходит для установки в распределительных щитах, на контактах автоматических выключателей, контакторов, рубильников, зажимах шин и других устройствах с резьбой М8.

Технические характеристики

• Поперечное сечение кабеля: 10 мм2
• Диаметр резьбы: М8
• Материал: медь М1
• Покрытие: лужёное - защищает от окисления и коррозии
• Форма контактной площадки: кольцевая - обеспечивает равномерную нагрузку при затяжке болтом
• Угол соединения: 180° - прямое расположение провода относительно крепёжного элемента
• Способ монтажа: обжим - требует специальных клещей
• Количество отверстий: одно - для болта М8
• Наличие смотрового отверстия: да - позволяет визуально проверить глубину введения жилы после обжима
• Класс проводника: несколько - совместим с одножильными и многожильными проводами
• Номинальный ток: до 80 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 10 мм2 M8 ГОСТ 7386-80 совместим с любыми устройствами, имеющими болтовые зажимы М8. Для монтажа необходимы обжимные клещи с матрицей под сечение 10 мм2. Перед обжимом зачищается изоляция на длину, соответствующую длине гильзы - обычно 14–16 мм. Внутренняя фаска на гильзе упрощает введение жилы, снижает риск повреждения проводников. После обжима проверьте плотность соединения и видимость жилы в смотровом отверстии.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, что гарантирует точные геометрические параметры и совместимость с метизами стандартизированного размера. Лужёное покрытие предотвращает образование оксидов, сохраняет низкое переходное сопротивление и исключает перегрев при длительной нагрузке. Соответствует требованиям ПУЭ-7 по допустимому току 80 А.

Преимущества

• Лужёная поверхность - увеличивает срок службы в условиях повышенной влажности и агрессивной среды
• Наличие смотрового отверстия - минимизирует риск некачественного обжима
• Геометрия по ГОСТ - гарантированная совместимость с болтами и зажимами всех производителей
• Внутренняя фаска - облегчает ввод жилы, особенно многожильной
• Высокая теплопроводность меди - снижает потери энергии и нагрев в месте соединения

Ограничения применения

• Не применяется для алюминиевых проводов - материал гильзы - медь, возможна электрохимическая коррозия при смешении металлов
• Не предназначены для частых демонтажей - многократная затяжка/ослабление болта может деформировать резьбовое отверстие
• Не рекомендован для использования вне закрытых корпусов при постоянном воздействии открытой воды - хотя лужение защищает от коррозии, IP-класс не указан и герметичность не обеспечивается
• Обжим требует профессионального инструмента - попытки затянуть плоскогубцами приведут к плохому контакту и перегреву

Примеры использования

• Подключение медного кабеля 10 мм2 к клемме автомата в щите управления
• Запитка двигателя на конвейере через контактор с болтовым зажимом М8
• Присоединение заземляющего проводника к шине PE в распределительном пункте
• Соединение силовой цепи сварочного аппарата

Практические советы

• Выбирайте обжимные клещи с регулировкой усилия - для 10 мм2 оптимально 10–12 тонн давления
• Перед обжимом удалите все остатки изоляции и окислы с жилы - даже микроскопические загрязнения снижают качество контакта
• Проверяйте, чтобы жила полностью вошла в гильзу - смотровое отверстие должно показывать её конец
• При использовании в вибрационных системах (станки, насосы) дополнительно примените контргайку или фиксирующую шайбу
• Артикул clc10-8-5g80t2 от DKC (ДКС) - один из самых распространённых в промышленности; всегда храните запасные экземпляры этого наконечника кабельного трубчатого кольцевого 10 мм2 M8 ГОСТ 7386-80
