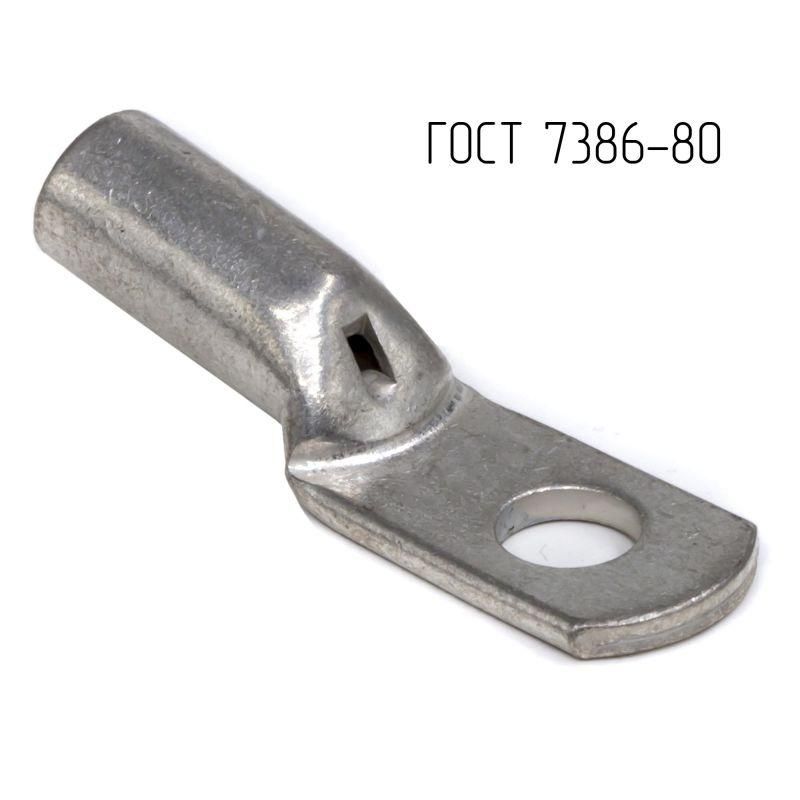

Наконечник 35-10-10-М-Т2 ГОСТ 7386-80 | CLC35-10-10G80T2 DKC ДКС

Наконечник кабельный трубчатый кольцевой 35 мм2 M10 Т2 ГОСТ 7386-80 от DKC (ДКС) - надёжное решение для оконцевания медных кабелей сечением 35 мм2, обеспечивающее прочное и долговечное соединение в силовых цепях. Артикул clc35-10-10g80t2 соответствует ГОСТ 7386-80 и подходит для промышленного оборудования, распределительных щитов и систем автоматизации.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 35 мм2 M10 Т2 ГОСТ 7386-80 используется для оконцевания многожильных и одножильных медных проводов и кабелей. Применяется там, где требуется надёжное механическое и электрическое соединение через болтовые зажимы - например, в шинах распределительных щитов, контакторах, автоматах, трансформаторах и на выводах двигателей. Подходит для установки в условиях повышенной влажности и промышленной среды благодаря лужёному покрытию.

Технические характеристики

• Поперечное сечение кабеля: 35 мм2
• Размер резьбы: М10 (диаметр болта 10 мм)
• Форма контактной площадки: кольцевая - позволяет равномерно распределить нагрузку при затяжке
• Материал: медь М1 - высокая проводимость и пластичность
• Угол соединения: 180° - прямое расположение кабеля относительно болта
• Защитное покрытие: лужёное - предотвращает окисление меди и снижает переходное сопротивление
• Класс проводника: несколько - совместим с многожильными и одножильными жилами
• Количество монтажных отверстий: одно - для одного болта М10
• Наличие смотрового отверстия: да - позволяет контролировать глубину запрессовки жилы
• Номинальный ток: до 170 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 35 мм2 M10 Т2 ГОСТ 7386-80 совместим с болтами класса точности 4H/5H и зажимами с диаметром отверстия 10,5–11 мм. Для монтажа:

• Зачистите изоляцию кабеля на длину, соответствующую длине гильзы (обычно 18–22 мм)
• Используйте пресс-клещи с матрицей для сечения 35 мм2 - не допускайте пережима или недостаточного обжима
• Проверьте, что жила полностью вошла в гильзу - смотровое отверстие показывает уровень запрессовки
• Затяните болт М10 моментом 10–12 Нм - избегайте перегрузки, чтобы не повредить резьбу

Гильза имеет внутреннюю фаску - она облегчает введение жилы, особенно в многожильных кабелях.

Безопасность и стандарты

Наконечник изготовлен в соответствии с ГОСТ 7386-80 - стандартом, регламентирующим форму, размеры и требования к материалам для кабельных наконечников. Соответствие гарантирует безопасную работу при номинальном токе 170 А. Лужёное покрытие снижает риск возникновения нагрева за счёт уменьшения оксидной плёнки на поверхности меди.

Преимущества

• Высокая электропроводность - медь М1 минимизирует потери энергии
• Лужёное покрытие - продлевает срок службы в агрессивных средах
• Смотровое отверстие - исключает ошибки при обжиме
• Внутренняя фаска - ускоряет и упрощает ввод жилы, особенно в плотных многожильных кабелях
• Стандартная форма - гарантированная совместимость с большинством промышленных зажимов и шин

Ограничения применения

• Не применяется для алюминиевых проводов - материал медный, несовместим с алюминием
• Не рекомендован для частых демонтажей - лужёное покрытие может повреждаться при многократной затяжке
• Не использовать в условиях постоянного воздействия открытого огня или температур выше +105 C
• Не подходит для кабелей с сечением менее 25 мм2 или более 50 мм2 - возможен перегрев или плохой контакт

Примеры использования

• Подключение входного кабеля к главному автомату в распределительном щите
• Присоединение кабеля к выходным клеммам частотного преобразователя
• Соединение медного провода с шиной PE/N в ящике управления станком
• Обжим кабеля питания двигателя 30–40 кВт

Практические советы

• Перед обжимом проверьте, что диаметр жилы соответствует 35 мм2 - слишком толстая жила не войдёт, слишком тонкая - будет люфт
• Используйте только пресс-клещи с правильной матрицей - ручной обжим или кусачки недопустимы
• После монтажа проверьте контакт рукой - он не должен шататься; при необходимости - переобожмите
• Для длительной работы в сырых помещениях периодически осматривайте место соединения - даже лужёное покрытие требует контроля
• Артикул clc35-10-10g80t2 - единственный в серии Quadro с таким сочетанием сечения, формы и резьбы - не заменяйте аналогами без проверки по ГОСТ
