Наконечник 150-16-19-М-Т2 ГОСТ 7386-80 | CLC150-16-19G80T2 DKC ДКС

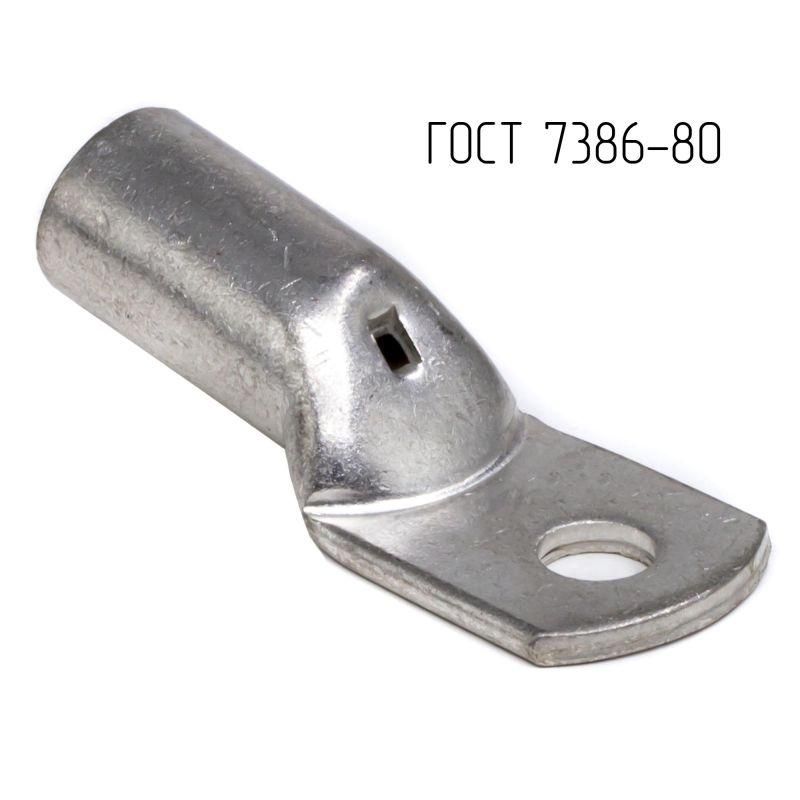

Наконечник кабельный трубчатый кольцевой 150 мм2 M16 Т2 ГОСТ 7386-80 от DKC (ДКС) - надёжный элемент для оконцевания многожильных медных кабелей сечением 150 мм2, обеспечивающий прочное и долговечное соединение при обжиме. Артикул clc150-16-19g80t2 соответствует ГОСТ 7386-80 и применяется в силовых цепях промышленного оборудования.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 150 мм2 M16 Т2 ГОСТ 7386-80 используется для оконцевания медных жил кабелей и проводов перед подключением к болтовым зажимам, шинным системам или аппаратам защиты. Подходит для установки в распределительных щитах, на трансформаторах, выключателях нагрузки, контакторах и других устройствах, где требуется высокая механическая прочность и стабильный электрический контакт. Применяется в энергетике, машиностроении, металлургии и на объектах с повышенной влажностью.

Технические характеристики

• Номинальное поперечное сечение: 150 мм2 - рассчитан на кабели с многопроволочными медными жилами этого сечения;
• Диаметр отверстия: 16 мм - совместим с метизами М16, винтами и болтами класса точности H7/h6;
• Материал: медь М1 - высокая электропроводность и пластичность для качественного обжима;
• Защитное покрытие: лужённое - предотвращает окисление меди, увеличивает срок службы в условиях влаги и агрессивной среды;
• Форма контактной площадки: кольцевая - позволяет равномерно распределить усилие затяжки и избежать перекоса;
• Угол соединения: 180° - прямое расположение кабеля относительно точки подключения, удобно для компактной сборки;
• Количество монтажных отверстий: одно - для одиночного крепления болтом М16;
• Наличие смотрового отверстия: да - позволяет визуально контролировать глубину входа жилы после обжима;
• Класс проводника: несколько - поддерживает работу с многопроволочными жилами различной степени гибкости;
• Номинальный ток: до 440 А - согласно ПУЭ-7, при температуре окружающей среды +30C и нормальном теплоотведении;
• ГОСТ: 7386-80 - изделие полностью соответствует государственному стандарту на кабельные наконечники.

Совместимость и монтаж

Обжим выполняется специальным пресс-клещами с матрицей, подходящей для сечений 150 мм2. Для гарантированного качества соединения рекомендуется использовать клещи с регулируемым давлением. Перед обжимом необходимо зачистить жилу на длину, равную длине гильзы наконечника - не более 25–30 мм. Убедитесь, что все проволочки жилы плотно заполнены гильзу, без выпирающих концов. После обжима проверьте герметичность соединения через смотровое отверстие: видна должна быть лишь часть жилы, остальное закрыто металлом гильзы. Крепится наконечник кабельный трубчатый кольцевой 150 мм2 M16 Т2 ГОСТ 7386-80 болтом М16 с моментом затяжки 40–50 Нм.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который определяет форму, размеры, материалы и методы испытаний кабельных наконечников. Соответствие стандарту гарантирует безопасность работы при максимальных токах и исключает риск перегрева из-за плохого контакта. Лужёная поверхность снижает вероятность возникновения электрохимической коррозии между медью и другими материалами (например, стальными шинами). Наконечник не содержит свинца и другие опасные вещества, соответствует RoHS.

Преимущества

• Высокая теплостойкость благодаря использованию меди М1 - сохраняет проводимость даже при длительной работе на пределе допустимых токов;
• Лужёное покрытие продлевает жизнь соединению в сырых помещениях, на открытых участках трасс и в химически активной среде;
• Внутренняя фаска на гильзе облегчает введение жилы, особенно при большом количестве проволочек;
• Смотровое отверстие повышает качество контроля монтажа - минимизирует риск брака;
• Стандартные размеры позволяют заменить аналоги от любых производителей, соблюдающих ГОСТ.

Ограничения применения

• Не для алюминиевых жил - медь и алюминий образуют гальванопару, вызывающую быстрое разрушение контакта;
• Запрещено применять с однопроволочными жилами жесткого типа - возможен разрыв при обжиме;
• Работает только при температуре от −40C до +80C - выше указанного диапазона возможно изменение механических свойств материала;
• Не предназначена для частых демонтажей - многократные разборки нарушают целостность обжима и снижают надёжность контакта;
• Не следует использовать в качестве самостоятельного изоляционного элемента - требует дополнительной изоляции (термоусадочные трубки, изолента) при наличии напряжения выше 1000 В.

Примеры использования

• Подключение мощных двигателей на заводах - выходные клеммы частотных преобразователей;
• Соединение шины постоянного тока в зарядных станциях EV;
• Присоединение кабеля питания к автоматическим выключателям категории B/C/D с номиналом 400А+;
• Монтаж заземляющего контура в промышленных корпусах;
• Соединение кабелей с шинопроводами в распределительных пунктах.

Практические советы

• Перед монтажом всегда проверяйте, чтобы выбранный наконечник точно соответствовал сечению вашей жилы - использование меньшего сечения недопустимо;
• Выбирайте пресс-клещи с матрицей, помеченной как “150 mm²” - некорректный инструмент приведёт к слабому обжиму или пробою гильзы;
• При установке в шкафах с высокой влажностью дополнительно смажьте контактную плоскость антикоррозийной пастой (например, Duralub);
• Проверяйте состояние смотрового отверстия после каждого обслуживания - если видны следы потемнения или трещин, замените наконечник;
• Arтикул clc150-16-19g80t2 от DKC имеет одинаковые параметры с сериями Quadro - можно использовать как прямую замену в существующих проектах.
