Наконечник 4-5-3-М-Т2 ГОСТ 7386-80 | CLC4-5-3G80T2 DKC ДКС

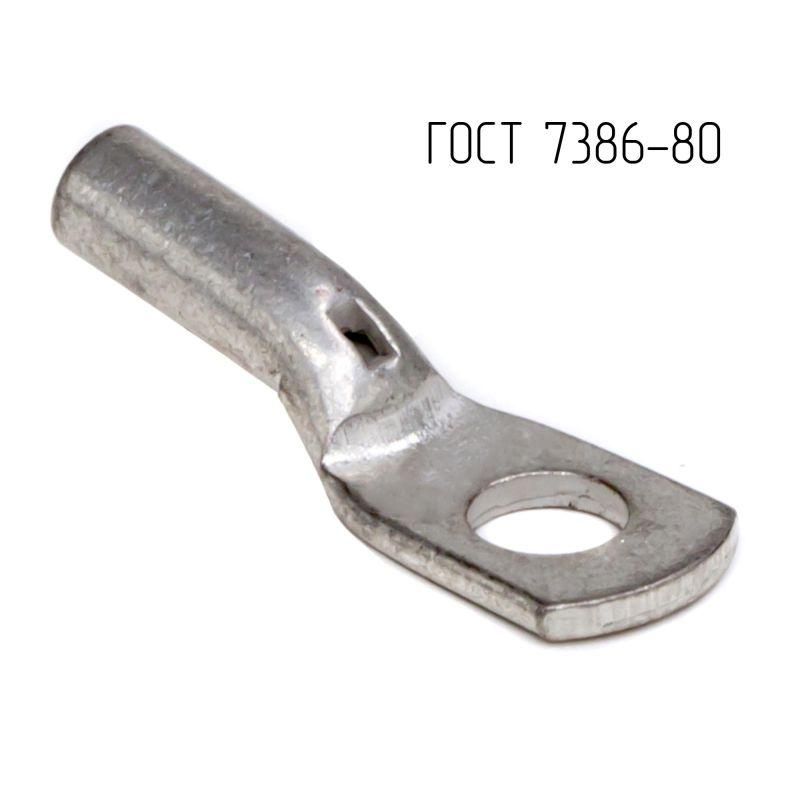

Наконечник кабельный трубчатый кольцевой 4-5-3-М-Т2 ГОСТ 7386-80, 4 мм2 от бренда DKC (ДКС) - надёжный элемент для оконцовки медных проводов сечением 4 мм2, обеспечивающий прочное и долговечное соединение методом обжима. Артикул clc4-5-3g80t2 соответствует стандарту ГОСТ 7386-80 и используется в силовых цепях с нагрузкой до 41 А.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 4-5-3-М-Т2 ГОСТ 7386-80, 4 мм2 применяется для оконцовки одножильных и многожильных медных проводов сечением 4 мм2 перед подключением к болтовым зажимам. Подходит для установки в распределительных щитах, на контактах автоматических выключателей, рубильников, клеммных колодках и других устройствах с болтом M5. Часто встречается в системах управления оборудованием, на станциях питания, в промышленном освещении и на объектах с высокими требованиями к надёжности соединений.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Диаметр отверстия: 5 мм (соответствует болту M5)
• Материал: медь М1 - высокая электропроводность и механическая прочность
• Покрытие: лужённое - защищает от окисления и увеличивает срок службы в условиях повышенной влажности
• Форма контактной площадки: кольцевая - обеспечивает равномерную нагрузку при затяжке болта
• Угол соединения: 180° - прямое расположение провода относительно крепёжного элемента
• Способ монтажа: обжим - требует специального инструмента
• Количество монтажных отверстий: одно
• Наличие смотрового отверстия: да - позволяет контролировать глубину запрессовки жилы при обжиме
• ГОСТ: 7386-80 - гарантирует совместимость с комплектующими по стандартным размерам
• Номинальный ток: 41 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 4-5-3-М-Т2 ГОСТ 7386-80, 4 мм2 совместим с любыми устройствами, имеющими болт M5 и подходящую по размеру контактную площадку. Для правильного монтажа необходимо:

• Зачистить изоляцию провода на длину, соответствующую длине гильзы (обычно около 9–11 мм);
• Использовать обжимные клещи с матрицей для сечения 4 мм2;
• Обжим выполнять дважды - один раз посередине гильзы, второй - ближе к основанию контактной площадки;
• Проверить через смотровое отверстие, что жила полностью вошла в гильзу и не торчит;
• Не использовать плоскогубцы или другие неквалифицированные инструменты - это снижает надёжность соединения.

Безопасность и стандарты

Произведено согласно ГОСТ 7386-80, который регламентирует форму, размеры и материалы кабельных наконечников. Соответствует требованиям ПУЭ-7 по допустимому току 41 А для меди сечением 4 мм2. Лужёное покрытие предотвращает образование оксидов, которые могут вызвать перегрев и потерю контакта. Применение в соответствии с нормами исключает риск возгорания из-за плохого соединения.

Преимущества

• Высокая электропроводность благодаря материалу - медь М1
• Лужёная поверхность замедляет коррозию даже в сыром воздухе
• Внутренняя фаска на гильзе облегчает введение жилы - особенно важно при работе в труднодоступных местах
• Смотровое отверстие повышает качество контроля при обжиме - минимизирует риск недозапрессовки
• Стандартные размеры обеспечивают универсальную совместимость с большинством коммерческих клемм и аппаратов

Ограничения применения

• Подходит только для медных проводов - не алюминиевые жилы
• Не предназначена для многократных сборок/разборок - после одного обжима рекомендовано менять наконечник
• Работает только при температуре окружающей среды от -40C до +70C - вне этого диапазона возможна потеря герметичности покрытия
• Не следует применять в условиях постоянного воздействия открытых химикатов или агрессивных паров - луд может разрушаться
• Не является изолированным изделием - требуется дополнительная изоляция места соединения (термоусадка, изолента)

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щите квартиры
• Присоединение провода к клемме частотного преобразователя на производстве
• Монтаж заземляющего проводника на шину PE в распределительном пункте
• Соединение кабеля с клеммной колодкой в системе управления лифтом
• Установка в цепях управления насосами, вентиляторами, конвейерами

Практические советы

• Перед обжимом проверьте, чтобы жила была свободной от грязи и масла - они снижают адгезию металла
• Выбирайте обжимные клещи с точной калибровкой - для 4 мм2 нужна именно эта матрица, не заменяйте её на другую
• Если провод многожильный - слегка закрутите жилы перед вставкой, чтобы они не рассыпались
• После монтажа потяните за провод - он не должен выскальзывать из гильзы; если есть люфт - замените наконечник
• Артикул clc4-5-3g80t2 часто используют в сериях Quadro - идеально сочетается с другими элементами этой линейки
• Храните в сухом месте - хотя лужёное покрытие защищает, длительное воздействие влаги всё же снижает срок службы
