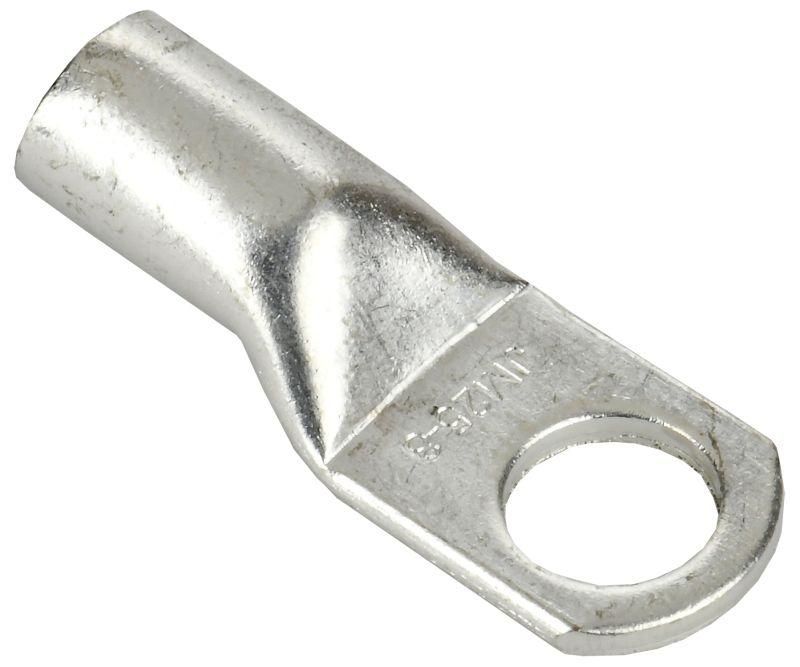

Наконечник медный луженый JGA-25-8 (ТМЛ) (5шт/упак) | UNP10-31-O-025-008-05 IEK

Наконечник медный луженый JGA-25-8 (ТМЛ) - это надёжный элемент для соединения многопроволочных медных проводов с шинами оборудования. Упакован по 5 штук, продукт соответствует требованиям IEK и предназначен для постоянного использования в силовых цепях. Артикул unp10-31-o-025-008-05.

Назначение и область применения

Наконечник медный луженый JGA-25-8 (ТМЛ) используется для создания прочного и долговечного соединения между медными многопроволочными проводами сечением 25 мм2 и металлическими шинами, клеммами или зажимами электрооборудования. Применяется в распределительных щитах, на трансформаторах, в панелях управления, на станках и других устройствах, где требуется надёжный электрический контакт с высокой механической нагрузкой.

Технические характеристики

• Поперечное сечение провода: 25 мм2 - подходит для токов до 120–140 А (в зависимости от условий монтажа)
• Диаметр отверстия: 8,5 мм - совместим с болтами M8 и M9
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Покрытие: лужёное - защищает от окисления, повышает долговечность контакта, особенно в условиях повышенной влажности
• Форма контактной площадки: кольцевая - равномерно распределяет усилие при затяжке болтом
• Угол соединения: прямолинейный - удобен для компактной укладки в щитах и корпусах
• Тип проводника: многопроволочный - оптимизирован для гибких кабелей, не требует предварительной пропайки
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Наконечник JGA-25-8 (ТМЛ) монтируется с помощью специального пресс-клещей для опрессовки. Подходящий инструмент - ручной или гидравлический пресс с матрицей для сечений 16–35 мм2. После опрессовки жила плотно фиксируется внутри трубчатой части наконечника, а кольцевая часть крепится болтом к шине. Не допускается использование обычных клещей или плоскогубцев - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и внутренними стандартами IEK. Лужёное покрытие снижает риск коррозии, что увеличивает безопасность работы в помещениях с высокой влажностью. Наконечник не содержит свинец и другие запрещённые вещества.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии
• Лужёная поверхность предотвращает образование оксидов, продлевая срок службы контакта
• Кольцевая форма позволяет равномерно распределить усилие при затяжке, исключая деформацию
• Стандартный диаметр отверстия 8,5 мм обеспечивает совместимость с большинством промышленных клемм и шин
• Упаковка по 5 штук - удобна для закупки и хранения на объекте

Ограничения применения

• Не предназначена для однопроволочных (моножильных) проводов - возможен разрыв жилы при опрессовке
• Не рекомендуется использовать в условиях постоянного воздействия открытого огня или температур выше +105 C
• Запрещено применять с алюминиевыми шинами - из-за различия коэффициентов расширения возникает риск ослабления контакта
• Не подходит для частых разъединений - рассчитана на постоянную установку

Примеры использования

• Подключение входного кабеля 25 мм2 к главной шине PE в распределительном щите
• Соединение выводов частотного преобразователя с шиной постоянного тока
• Присоединение кабеля питания к клеммнику двигателя
• Заземление оборудования в промышленных цехах

Практические советы

• Перед монтажом проверьте соответствие диаметра болта (M8/M9) и отверстия наконечника - 8,5 мм
• Обязательно используйте пресс с правильной матрицей; некорректная опрессовка - основная причина отказов
• После монтажа проверьте герметичность контакта: попробуйте слегка потянуть провод - он не должен выскочить
• Храните наконечники JGA-25-8 (ТМЛ) в сухом месте - даже лужёное покрытие не гарантирует защиту при длительном контакте с водой
• Для массового монтажа выгоднее брать сразу упаковку из 5 штук - экономия времени и стоимость единицы ниже
