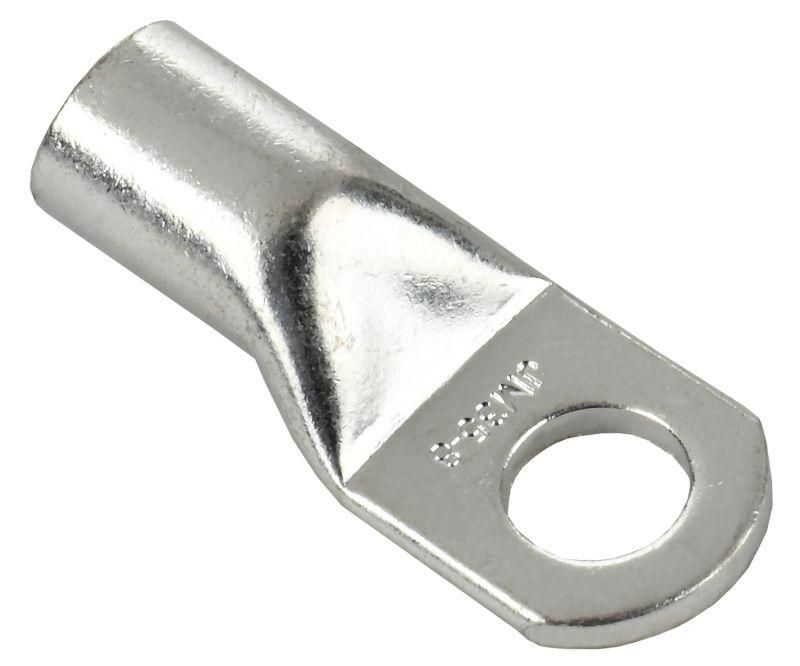

Наконечник медный луженый JGA-35-8 (ТМЛ) (5шт/упак) | UNP10-31-O-035-008-05 IEK

Наконечник медный луженый JGA-35-8 (ТМЛ) - это надёжный элемент для соединения многопроволочных медных проводов с шинами и зажимами электрооборудования. Упакован по 5 штук, предназначен для профессионального монтажа в распределительных устройствах, щитах и на промышленном оборудовании. Бренд IEK обеспечивает соответствие стандартам качества.

Назначение и область применения

Наконечник медный луженый JGA-35-8 (ТМЛ) используется для создания прочного и долговечного соединения между медными многопроволочными проводами сечением 35 мм2 и болтовыми зажимами оборудования. Применяется в силовых цепях: в щитах распределения, на трансформаторах, выключателях, контакторах, шинах постоянного и переменного тока. Подходит для промышленных установок, энергообъектов, систем автоматизации.

Технические характеристики

• Материал: медь - высокая проводимость, минимальные потери при передаче тока
• Поперечное сечение: 35 мм2 - рассчитан на ток до 150–180 А (в зависимости от условий монтажа)
• Диаметр отверстия: 8,5 мм - совпадает с типовым размером болта M8
• Метрический размер резьбы: M8 - стандартная резьба для крепления в большинстве силовых зажимов
• Покрытие: лужёное - защищает от окисления, улучшает пайку и снижает переходное сопротивление
• Форма контактной площадки: кольцевая - равномерное распределение давления при затяжке
• Тип проводника: многопроволочный - оптимизирован для гибких кабелей
• Угол соединения: прямолинейный - удобен для компактной укладки в щитах
• Гарантийный срок: 24 месяца - подтверждённая надёжность материала и покрытия

Совместимость и монтаж

Наконечник JGA-35-8 (ТМЛ) совместим с любым оборудованием, имеющим зажимы под болт M8. Для монтажа требуется специальный пресс для опрессовки - ручной или гидравлический. Нельзя использовать обычные клещи или плоскогубцы: это повредит структуру наконечника и снизит надёжность соединения. Перед опрессовкой необходимо зачистить изоляцию провода на длину, соответствующую втулке наконечника (не менее 15 мм). После опрессовки проверьте герметичность соединения: жила должна плотно фиксироваться без люфта.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ 7395 и IEC 60947. Лужёное покрытие предотвращает образование оксидов, что снижает риск перегрева и возгорания. Соответствует нормам безопасности для работы в условиях повышенной влажности и температурных колебаний. Не рекомендуется применять в средах с агрессивными химическими веществами без дополнительной защиты.

Преимущества

• Высокая электропроводность меди минимизирует нагрев при нагрузках
• Лужёное покрытие продлевает срок службы в условиях влажности и перепадов температур
• Кольцевая форма контактной площадки исключает деформацию при затяжке
• Стандартный размер M8 обеспечивает универсальную совместимость с популярным оборудованием
• Упаковка по 5 штук - экономично для группового монтажа

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможна трещина в жиле при опрессовке
• Не подходят для резьбовых соединений с диаметром меньше M8 - отверстие 8,5 мм не позволяет использовать болты M6 и меньше
• Запрещена эксплуатация при температурах выше +105 C - материал теряет механическую прочность
• Не следует использовать в качестве самостоятельного изоляционного элемента - требуются дополнительные средства изоляции после монтажа

Примеры использования

• Подключение входного кабеля 3×35 мм2 к главному вводу в распределительном щите
• Соединение медного провода с шиной PE в ящике управления насосной станции
• Присоединение клеммы к выходу частотного преобразователя
• Монтаж заземляющего проводника на корпус оборудования

Практические советы

• Выбирайте пресс с матрицей, соответствующей сечению 35 мм2 - используйте метки на инструменте
• Перед монтажом проверяйте посадочный диаметр болта: он должен свободно проходить через отверстие 8,5 мм
• При работе в помещениях с высокой влажностью дополнительно смазывайте место соединения антиоксидантной пастой
• Не допускайте перегрузки по току - максимальная рабочая температура соединения зависит от окружающей среды
• Храните наконечники JGA-35-8 (ТМЛ) в сухом месте - даже лужёное покрытие не защищает от длительного воздействия влаги
