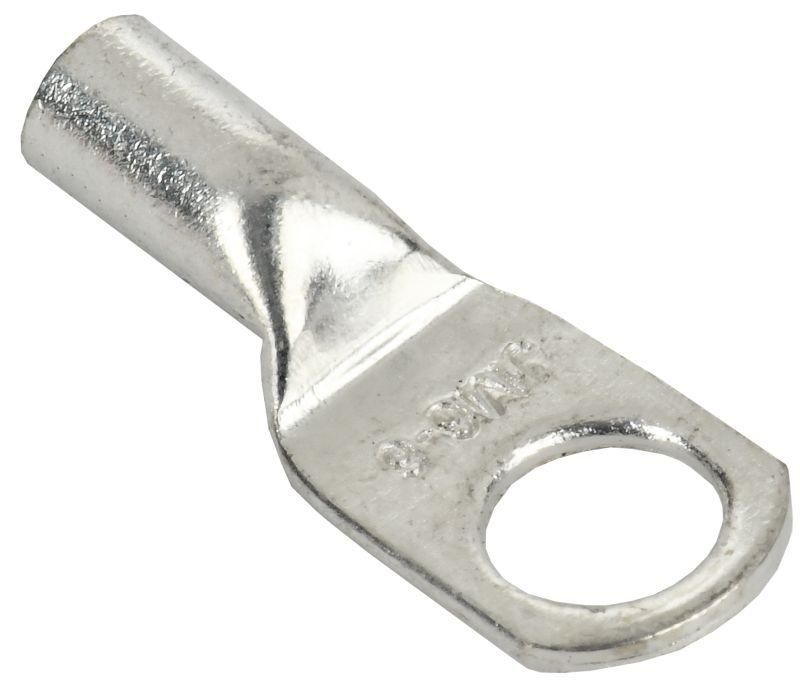

Наконечник медный луженый JGA-6-6 (ТМЛ) (5шт/упак) | UNP10-31-O-006-006-05 IEK

Наконечник медный луженый JGA-6-6 (ТМЛ) кольцевой M6 6 мм2 предназначен для надёжного соединения многопроволочных медных проводов с болтовыми зажимами оборудования. Этот наконечник - часть серии JGA от IEK, рассчитан на использование в силовых цепях с токами до 6 мм2 и обеспечивает устойчивый контакт благодаря лужёному покрытию.

Назначение и область применения

Наконечник медный луженый JGA-6-6 (ТМЛ) используется для подготовки оконцов многопроволочных медных проводов перед их подключением к болтовым клеммам, шинам, автоматическим выключателям, контакторам и другому электрооборудованию. Подходит для установки в распределительных щитах, на станках, конвейерах, системах освещения и других объектах промышленной и бытовой электромонтажной сети.

Технические характеристики

• Материал: Медь - высокая проводимость и механическая прочность.
• Поперечное сечение провода: 6 мм2 - соответствует стандартным сечениям для токов до 40–50 А (в зависимости от условий прокладки).
• Размер резьбы: M6 - совместим с болтами диаметром 6 мм, наиболее распространёнными в электрошкафах.
• Диаметр отверстия: 6.5 мм - позволяет свободно проходить болту M6 с зазором для точной затяжки.
• Покрытие: Лужёное - защищает от окисления меди, снижает переходное сопротивление, увеличивает долговечность контакта.
• Форма контактной площадки: Кольцевая - равномерно распределяет усилие затяжки, предотвращает деформацию при закручивании.
• Тип проводника: Многопроволочный - оптимизирован для гибких кабелей, исключает перелом жил при обжиме.
• Угол соединения: Прямолинейный - провод входит в наконечник прямо, удобен для компактной сборки.
• Гарантийный срок: 24 месяца - подтверждает соответствие требованиям качества производства IEK.
• Количество в упаковке: 5 штук - минимальная партия для типового ремонта или монтажа одного устройства.

Совместимость и монтаж

Наконечник JGA-6-6 (ТМЛ) требует обязательной опрессовки специальным инструментом - ручным или гидравлическим прессом с матрицей для сечений 6 мм2. Не допускается фиксация путём скручивания или пайки. После обжима проверьте плотность соединения: провод не должен выскальзывать из наконечника, а металл вокруг обжима должен сохранить форму без трещин. Посадочный диаметр отверстия 6.5 мм гарантирует совместимость с болтами M6, включая стандартные шайбы и гайки.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50896 и международными нормами IEC 60947-7-1. Лужёное покрытие снижает риск возгорания при нагреве контакта. Наконечник JGA-6-6 (ТМЛ) не содержит свинец и другие запрещённые вещества, соответствует RoHS.

Преимущества

• Стандартное исполнение - легко заменяемый элемент в любой электросистеме.
• Лужёное покрытие продлевает срок службы контакта в условиях повышенной влажности или температурных колебаний.
• Кольцевая форма обеспечивает равномерную нагрузку на болт, снижает вероятность повреждения клеммы.
• Подходит для массового монтажа - упаковка из 5 штук экономична для одной задачи.

Ограничения применения

• Не применяется для однопроволочных (моножильных) проводов - возможен перелом жил при обжиме.
• Не предназначена для работы при напряжении выше 1000 В переменного тока - требуется сертифицированный изоляционный наконечник.
• Запрещено использовать без обжима - самонарезание болтом вызывает плохой контакт и перегрев.
• Не рекомендовано применение в средах с постоянным воздействием химически активных паров (например, в химических цехах) без дополнительной защиты.

Примеры использования

• Подключение входного кабеля 6 мм2 к входному автомату в этажном щите.
• Присоединение провода питания к клемме контактора на конвейере.
• Соединение заземляющего провода с шиной PE в распределительном устройстве.
• Обустройство выводов от частотного преобразователя к двигателю.

Практические советы

• Выбирайте пресс с матрицей, точно соответствующей сечению 6 мм2 - недостаточное давление приведёт к слабому контакту, избыточное - к разрыву металла.
• Перед обжимом удалите изоляцию на длину, равную глубине гильзы наконечника - лишняя изоляция внутри ухудшает контакт.
• Проверяйте диаметр болта перед монтажом: даже небольшая разница (M5 вместо M6) может повредить резьбу или не позволить затянуть.
• Храните наконечники JGA-6-6 (ТМЛ) в сухом месте - хотя лужение защищает от окисления, длительное воздействие влаги снижает эффективность.
• При замене используйте оригинальные наконечники IEK - совпадают по геометрии и материалу, что важно для надёжности.
