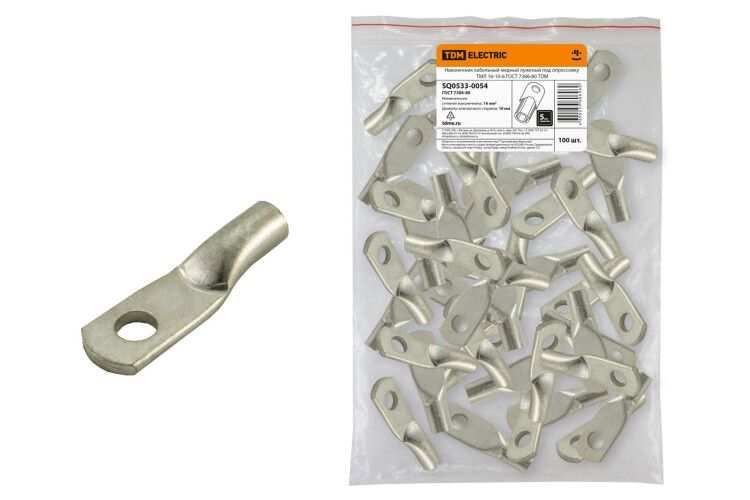

Наконечник медный луженый ТМЛ 16-10-6 ГОСТ 7386-80 | SQ0533-0054 TDM

Наконечник медный луженый ТМЛ 16-10-6 ГОСТ 7386-80 от TDM ELECTRIC предназначен для надёжного соединения медных жил сечением 16 мм2 с болтовыми контактами, обеспечивая устойчивую передачу тока и долговечную работу в электроустановках.

Назначение и область применения

Наконечник медный луженый ТМЛ 16-10-6 ГОСТ 7386-80 используется для оконцевания медных жил кабелей и проводов методом опрессовки. Применяется для присоединения к медным шинам, клеммам, выводам аппаратов и другим элементам электротехнических установок. Подходит для систем с рабочим напряжением до 35 кВ.

Технические характеристики

• Номинальное сечение жилы: 16 мм2
• Размер болта: M10
• Материал: медь электротехническая М2
• Покрытие: лужёное (оловянно-висмутовое)
• Форма фланца: кольцевая
• Количество монтажных отверстий: 1
• Угол соединения: прямолинейный
• Стандарт: ГОСТ 7386-80

Совместимость и монтаж

Наконечник медный луженый ТМЛ 16-10-6 ГОСТ 7386-80 совместим с болтами диаметром 10 мм и соответствует стандартной посадке для клеммных соединений. Для монтажа требуется специальный пресс-клещи с матрицей под сечение 16 мм2. После опрессовки проверьте прочность соединения - не допускайте перегрева или механического повреждения контакта. Убедитесь, что диаметр отверстия под болт точно соответствует M10 - использование более крупного болта снижает плотность контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386-80, который регламентирует геометрию, материалы и испытания наконечников для электропроводки. Лужёное покрытие предотвращает окисление меди, сохраняет хорошую проводимость и снижает риск нагрева в месте соединения. Соответствие стандарту гарантирует безопасность при работе в сетях до 35 кВ.

Преимущества

• Высокая электропроводность благодаря материалу - меди М2
• Лужёное покрытие защищает от коррозии, особенно в условиях повышенной влажности
• Простой и надёжный монтаж через опрессовку - не требует пайки
• Кольцевая форма фланца обеспечивает равномерное распределение усилия при затяжке болта
• Соответствие ГОСТ позволяет использовать в сертифицированных объектах

Ограничения применения

• Не предназначена для многожильных алюминиевых проводов - только для одножильных и многожильных медных
• Не рекомендуется применять в средах с постоянными химическими воздействиями (например, агрессивные пары, кислоты)
• Запрещено использовать с болтами меньшего диаметра - возможна деформация фланца
• Не подходит для частых циклических нагрузок или вибраций без дополнительной фиксации

Примеры использования

• Подключение силового кабеля к шине в распределительном щите
• Присоединение заземляющего провода к контуру заземления
• Соединение кабельных жил с клеммами автоматических выключателей, контакторов, трансформаторов
• Электроустановки на промышленных предприятиях, энергообъектах, транспорте

Практические советы

• Перед монтажом удалите изоляцию с жилы на длину, равную глубине гильзы наконечника - не оставляйте лишнюю изоляцию внутри
• Выбирайте пресс-клещи с подходящей матрицей - некорректная опрессовка вызывает увеличение переходного сопротивления
• Проверяйте качество опрессовки: после сжатия металл должен плотно обхватывать жилу без видимых трещин
• При использовании в открытых помещениях или на улице дополнительно контролируйте состояние лужёного слоя - при длительном воздействии влаги возможно потускнение, но не потеря функциональности
• Артикул sq0533-0054 от TDM ELECTRIC совпадает с оригиналом ГОСТ - можно заменить аналогичные изделия других производителей при соблюдении параметров
