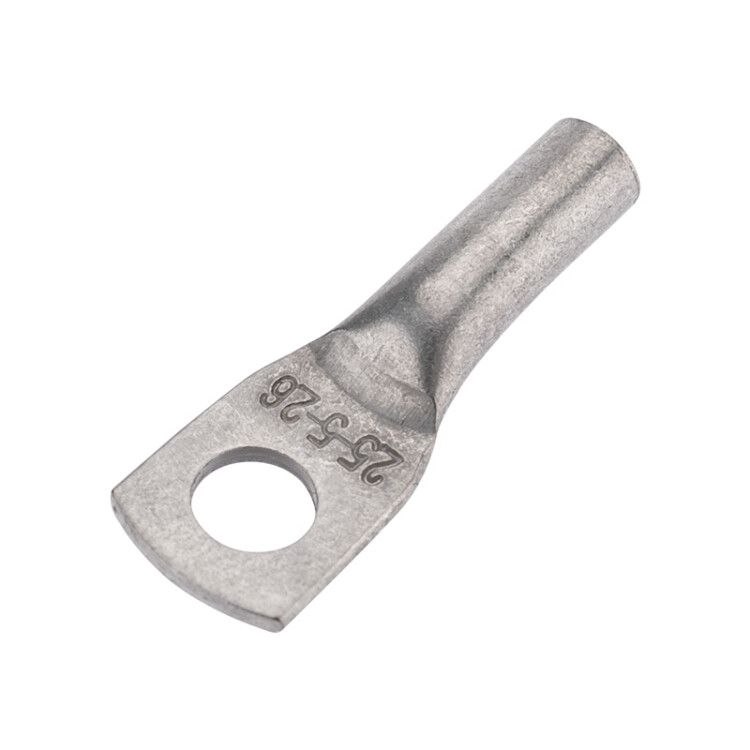

Наконечник медный луженый ТМЛ 2.5кв.мм 2.5-5-2.6 d5мм ГОСТ 7386-80 (уп.100шт) Rexant 07-5301-5 MEET

Наконечник ТМЛ 2,5-5-2,6 (2,5 кв. мм – 5 мм) ГОСТ 7386-80 от бренда REXANT - это лужёный медный наконечник для надёжного оконцевания многожильных проводов сечением 2,5 мм2 через опрессовку, обеспечивая прочное болтовое соединение с шинами и оборудованием. Упакован по 100 штук.

Назначение и область применения

Наконечник ТМЛ 2,5-5-2,6 применяется для подготовки концов многожильных медных и алюминиевых проводов к болтовому соединению. Он используется там, где требуется надёжный и долговечный контакт: в распределительных щитах, на клеммах автоматических выключателей, контакторов, трансформаторов, силовых шинах и других устройствах электроустановок. Подходит для промышленного оборудования, систем автоматизации, энергообъектов и объектов ЖКХ.

Технические характеристики

• Номинальное сечение провода: 2,5 мм2
• Диаметр отверстия под болт: 5 мм
• Внутренний диаметр хвостовика: 2,6 мм
• Материал: медь
• Покрытие: лужёное (припой оловом)
• Форма контактной площадки: кольцевая
• Угол соединения: 180° (прямой)
• Количество монтажных отверстий: 1
• Способ монтажа: опрессовка специальными клещами
• Тип проводника: многожильный
• ГОСТ: 7386-80

Совместимость и монтаж

Наконечник ТМЛ 2,5-5-2,6 совместим с проводами сечением 2,5 мм2, имеющими внешний диаметр до 2,6 мм. Для установки необходимы гидравлические или механические клещи с матрицей, соответствующей типу ТМЛ и сечению 2,5 мм2. После опрессовки хвостовик плотно фиксируется на жиле, а кольцевая контактная часть легко помещается под болт диаметром 5 мм. Не рекомендуется использовать с одножильными проводами - они требуют другого типа наконечников (например, ТМ или ТМЛ-О).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386-80, который регламентирует форму, размеры и технические параметры медных наконечников. Лужёное покрытие снижает риск окисления, повышает срок службы контакта и предотвращает перегрев при прохождении тока. Соответствие стандарту гарантирует совместимость с сертифицированными клеммами и комплектующими.

Преимущества

• Лужёное покрытие защищает медь от коррозии, особенно в условиях повышенной влажности или агрессивной среды
• Высокая электропроводность меди обеспечивает минимальные потери при передаче тока
• Прямой угол (180°) позволяет удобно выводить провод в одном направлении, экономя место в щите
• Опрессовка создаёт герметичный и механически прочный контакт без пайки
• Стандартные размеры обеспечивают универсальную совместимость с большинством болтовых зажимов

Ограничения применения

• Не предназначена для работы с проводами сечением менее 2,4 мм2 или более 2,6 мм2 - возможна плохая фиксация или деформация
• Не подходит для частых демонтажей: после нескольких разборок болтовое соединение теряет надёжность
• Не следует применять в цепях переменного тока выше 1000 В без дополнительной изоляции и защиты
• Запрещено использование с алюминиевыми проводами без переходных элементов - возможна гальваническая коррозия

Примеры использования

• Подключение входного кабеля 2,5 мм2 к клемме автомата в этажном щите
• Присоединение проводов к шине PE/N в распределительном устройстве
• Оконцевание проводов управления в пульте станка с ЧПУ
• Монтаж заземляющих перемычек между корпусом оборудования и шиной заземления

Практические советы

• Перед опрессовкой проверьте соответствие диаметра жилы (не более 2,6 мм) и глубины хвостовика - слишком толстый провод не войдёт, слишком тонкий будет люфтить
• Используйте клещи с правильной матрицей: для ТМЛ 2,5 мм2 нужна метка “2.5” или “TML-2.5”. Неправильная матрица вызывает трещины или слабую фиксацию
• После опрессовки проверьте прочность соединения - попробуйте слегка потянуть провод. Если он выскальзывает, замените наконечник
• Храните в сухом месте: хотя лужение защищает от окисления, длительное воздействие влаги всё же снижает срок службы
• Этот наконечник - часть серии TML от REXANT. Если вам нужны аналоги для других сечений (1,5 мм2, 4 мм2, 6 мм2), ищите те же модели с изменённым первым числом в названии
