Наконечник медный луженый ТМЛ 2,5–4–2,6 (2,5кв.мм - D5мм) ГОСТ 7386-80 (в упак. 100 шт.) | 07-5300 REXANT MEET

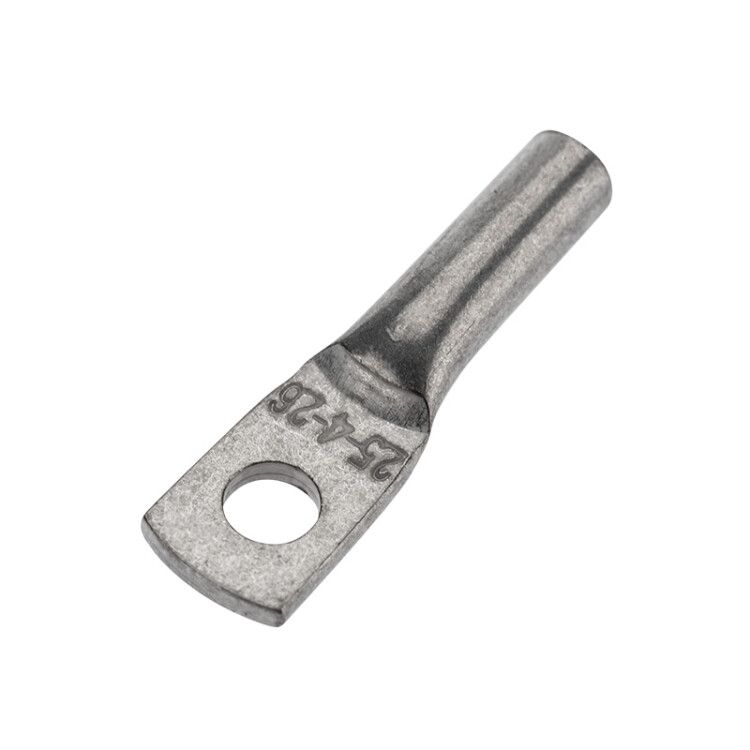

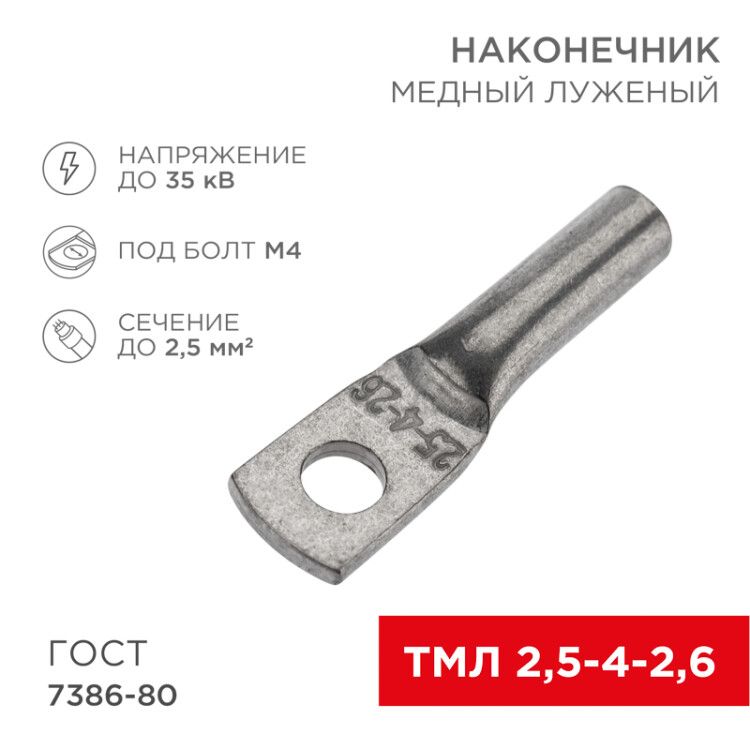

Наконечник медный луженый ТМЛ 2,5–4–2,6 (2,5 кв. мм - 5 мм) ГОСТ 7386-80 от бренда REXANT — это надёжный элемент для оконцевания многожильных медных проводников сечением 2,5 мм², обеспечивающий прочное и долговечное болтовое соединение. Упакован по 100 штук, подходит для массового монтажа в распределительных щитах, на станках и промышленном оборудовании.

Назначение и область применения

Наконечник медный луженый ТМЛ 2,5–4–2,6 используется для подготовки концов многожильных проводов к болтовому соединению. После опрессовки он позволяет надёжно закрепить провод в клеммах, зажимах, шинах или на выводах оборудования. Применяется в силовых цепях постоянного и переменного тока: в электрощитах, пультах управления, приводах, конвейерах, сварочных аппаратах и других устройствах, где требуется устойчивый контакт без перегрева.

Технические характеристики

• Номинальное сечение проводника: 2,5 мм² — подходит для проводов с таким же сечением медной жилы;
• Размер резьбы: M4 — соответствует болтам диаметром 4 мм;
• Материал: медь — обеспечивает низкое электрическое сопротивление и хорошую теплопроводность;
• Покрытие: лужёное — защищает от окисления, улучшает паяемость и снижает риск коррозии в условиях повышенной влажности;
• Форма контактной площадки: кольцевая — равномерно распределяет усилие затяжки болтом;
• Угол соединения: 180° — прямой, что удобно для монтажа в плотных комплектациях;
• Тип проводника: многожильный — специально адаптирован для гибких проводов, предотвращает выскальзывание жил;
• Количество отверстий: одно — для одного болта;
• Внутренний диаметр хвостовика: 2,6 мм — точно соответствует внешнему диаметру изоляции провода 2,5 мм²;
• ГОСТ: 7386-80 — соответствие государственному стандарту на медные наконечники.

Совместимость и монтаж

Наконечник ТМЛ 2,5–4–2,6 совместим с любыми болтами и клеммами стандарта M4. Для установки используйте специальный пресс или клещи с матрицей для наконечников типа ТМЛ. Обязательно проверьте, чтобы провод полностью вошёл в хвостовик до упора — это исключает плохой контакт. Нельзя использовать с одножильным проводом: форма хвостовика рассчитана на многожильную жилу, и при попытке запрессовать одножильный провод возможна деформация или повреждение контакта.

Безопасность и стандарты

Изделие выполнено в соответствии с ГОСТ 7386-80, который регламентирует механические и электрические требования к медным наконечникам. Лужёная поверхность снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Соответствует нормам безопасности для работы в сетях до 1000 В. Не рекомендуется применять в средах с агрессивными химическими веществами или при температуре выше +105 °C — это может вызвать разрушение оловянного слоя.

Преимущества

• Лужёное покрытие продлевает срок службы в условиях влажности и перепадов температур;
• Чёткая привязка к сечению 2,5 мм² и резьбе M4 гарантирует точное соответствие стандартным клеммам;
• Кольцевая форма контактной площадки равномерно передаёт нагрузку, снижает вероятность повреждения клеммы;
• Упаковка по 100 штук экономична для крупных проектов и сервисных служб;
• Совместим с большинством пресс-клещей для наконечников TML.

Ограничения применения

• Не предназначена для алюминиевых проводов — медь и алюминий образуют гальваническую пару, которая приведёт к быстрому разрушению контакта;
• Не подходит для проводов сечением менее 2,0 мм² или более 3,0 мм² — будет либо плохо фиксироваться, либо деформироваться при опрессовке;
• Запрещается использование без опрессовки — просто вставлять провод в наконечник и затягивать болтом нельзя;
• Не применяется в условиях постоянного воздействия солёной воды или кислотных паров — луд не выдерживает таких нагрузок.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите;
• Присоединение проводов к клеммам частотных преобразователей;
• Монтаж заземляющих перемычек между шинами;
• Соединение проводов с клеммами двигателей, насосов, вентиляторов;
• Обслуживание систем автоматизации на заводах и в логистических комплексах.

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, равную глубине хвостовика (около 9–10 мм);
• Проверяйте, чтобы все жилы были одинаково распределены внутри наконечника — не допускайте “выступа”;
• После опрессовки потяните провод — если он не выскакивает, соединение качественное;
• При работе в сырых помещениях дополнительно смазывайте место соединения антикоррозийной пастой;
• Артикулы 07-5300 и etm07-5300 — это одна и та же модель; различаются только номера поставщиков, но не технические параметры.
