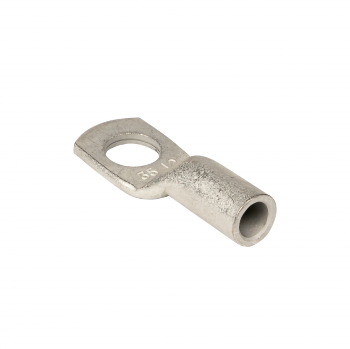

Наконечник медный луженый ТМЛ DIN 35-12 PROxima | tml-din-35-12 EKF

Наконечник медный луженый ТМЛ DIN 35-12 EKF - это надёжный элемент для оконцевания медных кабелей сечением 35 мм2, предназначенный для болтовых соединений в силовых цепях. Продукт из серии PROxima от бренда EKF обеспечивает устойчивый контакт и долговечную работу в условиях повышенной нагрузки.

Назначение и область применения

Наконечник медный луженый ТМЛ DIN 35-12 EKF используется для подготовки медных жил кабелей к надёжному соединению через болты - например, с клеммами распределительных щитов, шинами, контакторами или автоматическими выключателями. Подходит для стационарного монтажа в промышленном оборудовании, системах автоматизации, энергоустановках и на транспорте.

Технические характеристики

• Номинальное сечение кабеля: 35 мм2 - соответствует жилам средней и большой мощности
• Диаметр отверстия: 12 мм - совместим с болтами M12
• Материал: медь высокой чистоты - обеспечивает низкое переходное сопротивление
• Покрытие: лужёное - защищает от окисления, улучшает пайку и контакт при многократных сборках
• Форма фланца: кольцевая - равномерно распределяет усилие затяжки
• Тонкий фланец: да - позволяет компактно размещать наконечник в ограниченном пространстве
• Количество отверстий: одно - для одиночного болтового соединения
• Цвет маркировки: серый - стандартизированная цветовая идентификация по сечению
• Способ монтажа: опрессовка - требует специального инструмента, исключает пайку

Совместимость и монтаж

Наконечник ТМЛ DIN 35-12 EKF совместим с любым оборудованием, использующим болты M12 и стандартные клеммы по DIN. Для установки требуется гидравлическая или механическая опрессовка - ручной клещевой инструмент с матрицей для сечения 35 мм2. Убедитесь, что глубина запрессовки соответствует длине гильзы наконечника. После опрессовки проверьте прочность соединения - не допускается люфт жилы внутри трубки.

Безопасность и стандарты

Изделие соответствует требованиям DIN 46228-1 и ГОСТ Р МЭК 60947-7-1. Лужёное покрытие снижает риск коррозии в агрессивных средах, а качественная медь гарантирует безопасную передачу тока до предельных значений для 35 мм2. Наконечник не предназначен для работы при температуре выше +105 C.

Преимущества

• Стандартная форма и размеры - обеспечивают взаимозаменяемость с аналогами других производителей
• Лужёное покрытие - продлевает срок службы в условиях влажности и перепадов температур
• Тонкий фланец - экономит место в плотных распределительных шкафах
• Чёткая маркировка - ускоряет идентификацию при обслуживании
• Высокая теплопроводность меди - минимизирует нагрев при больших токах

Ограничения применения

• Не применяется для алюминиевых жил - материал рассчитан только на медь
• Запрещена пайка - лужёное покрытие не заменяет опрессовку; пайка нарушает механическую целостность
• Не рекомендован для мобильных или вибрационных систем без дополнительной фиксации
• Работает только с болтами M12 - несовместим с другими размерами креплений

Примеры использования

• Подключение входного кабеля 35 мм2 к главной шине в щите управления
• Соединение кабеля питания с клеммой частотного преобразователя
• Присоединение заземляющего провода к шине PE в промышленном корпусе
• Монтаж силового кабеля на контакторы и магнитные пускатели

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишняя изоляция вызывает плохой контакт
• Выбирайте инструмент с матрицей, помеченной для 35 мм2 - некорректный инструмент повредит наконечник
• Проверяйте посадочный диаметр 12 мм на вашем болте - даже небольшая разница (например, M11 или M13) сделает соединение невозможным
• При работе в сыром помещении периодически осматривайте места соединений - лужёное покрытие защищает, но не делает наконечник полностью герметичным
• Серый цвет маркировки - это не просто декор, а стандарт. Он указывает на сечение 35 мм2, что упрощает поиск нужного элемента при ремонте
