Наконечник медный луженый ТМЛ DIN 35-8 PROxima | tml-din-35-8 EKF

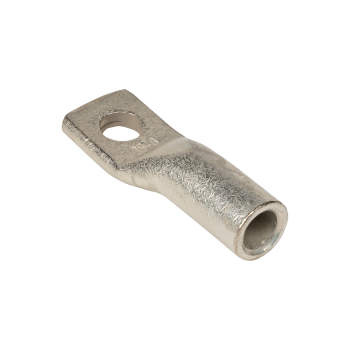

Наконечник медный луженый ТМЛ DIN 35-8 от EKF серии PROxima предназначен для надёжного оконцевания медных кабелей сечением 35 мм2 через опрессовку, обеспечивая прочное болтовое соединение с шинами или оборудованием.

Назначение и область применения

Этот наконечник используется для подготовки медной жилы к подключению через болт - например, к клеммным колодкам, автоматическим выключателям, контактным площадкам на шинах или силовым устройствам. Подходит для промышленного оборудования, распределительных щитов, станков, систем автоматизации и других установок, где требуется долговременная и устойчивая электрическая связь.

Технические характеристики

• Номинальное сечение кабеля: 35 мм2
• Диаметр отверстия под болт: 8 мм
• Материал: медь высокой чистоты
• Покрытие: лужёное - защищает от окисления и улучшает контакты
• Форма фланца: кольцевая с тонким профилем
• Количество отверстий: одно
• Способ монтажа: опрессовка специальным инструментом
• Цвет маркировки: серый
• Стандарт: DIN

Совместимость и монтаж

Наконечник совместим с любым оборудованием, имеющим болтовые зажимы диаметром 8 мм. Для монтажа необходимо использовать пресс-клещи с матрицей, соответствующей сечению 35 мм2 и типу наконечника ТМЛ. Лужёная поверхность позволяет легко фиксировать наконечник даже при частых переподключениях - снижается риск нагрева из-за плохого контакта. Убедитесь, что глубина запрессовки соответствует длине гильзы наконечника - недостаточное давление вызывает люфт, избыточное - повреждение жилы.

Безопасность и стандарты

Изделие соответствует требованиям немецкого стандарта DIN, обеспечивающего механическую прочность и электрическую безопасность. Лужёное покрытие предотвращает образование оксидов на меди, что снижает риск перегрева и возгорания при длительной нагрузке. Соответствие стандарту гарантирует совместимость с другими компонентами, произведенными по аналогичным нормам.

Преимущества

• Лужёное покрытие увеличивает срок службы контакта и уменьшает переходное сопротивление
• Тонкий фланец позволяет плотно прилегать к поверхностям, особенно в ограниченном пространстве
• Кольцевая форма обеспечивает равномерную передачу усилия при затяжке болта
• Серая маркировка упрощает визуальное различение сечений при сборке
• Высокая теплопроводность меди минимизирует потери энергии

Ограничения применения

Не применяйте наконечник для алюминиевых жил - он рассчитан исключительно на медь. Не используйте без опрессовки - просто вставлять жилу в отверстие нельзя. Максимальная температура эксплуатации ограничена материалом и покрытием - не рекомендовано применение в средах выше +90 C без дополнительной защиты. Также не подходит для мобильных или вибрационных систем без дополнительной фиксации - возможна усталость металла.

Примеры использования

• Подключение медного кабеля 35 мм2 к входному автомату в распределительном щите
• Присоединение к шине PE или N в промышленном щите управления
• Запитка двигателя постоянного тока через клеммную колодку
• Обвязка силового преобразователя в цепях до 400 А

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишняя изоляция внутри снижает качество контакта
• Выбирайте пресс с матрицей, указанной для TML-наконечников 35 мм2 - не подходят универсальные клещи без точной настройки
• Проверьте после монтажа: наконечник не должен шататься на болте; если есть люфт - замените или переопрессуйте
• При работе в условиях повышенной влажности или химической активности дополнительно смажьте контакт термопастой
• Артикул tml-din-35-8 от EKF PROxima - один из самых распространённых в промышленных проектах; всегда проверяйте соответствие сечения кабеля и диаметра болта перед заказом
