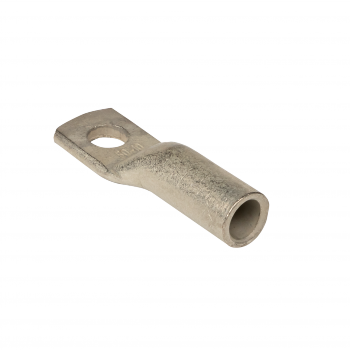

Наконечник медный луженый ТМЛ DIN 50-10 PROxima | tml-din-50-10 EKF

Наконечник медный луженый ТМЛ DIN 50-10 EKF - это надёжный элемент для оконцевания медных кабелей сечением 50 мм2, обеспечивающий прочное и долговечное болтовое соединение. Продукт из серии PROxima от бренда EKF предназначен для промышленного оборудования, где важна устойчивость к коррозии и стабильность контакта.

Назначение и область применения

Наконечник медный луженый ТМЛ DIN 50-10 EKF используется для подготовки медных жил кабелей к болтовому соединению. Он позволяет безопасно и качественно подключить провод к клеммам распределительных щитов, силовым контактам, шинным коллекторам и другим устройствам. Подходит для установки на станках, конвейерах, трансформаторах, частотных преобразователях и других системах с высокими токовыми нагрузками.

Технические характеристики

• Номинальное сечение кабеля: 50 мм2
• Диаметр отверстия: 10 мм - совместим с болтами M10
• Материал: медь - обеспечивает низкое электрическое сопротивление
• Покрытие: лужёное - защищает от окисления и улучшает пайку/контакт
• Форма фланца: кольцевая - равномерно распределяет усилие при затяжке
• Тонкий фланец: да - снижает габариты и удобен для компактной сборки
• Количество отверстий: одно - для одиночного болтового соединения
• Способ монтажа: опрессовка - требует специальных клещей
• Маркировка: серая - соответствует стандарту DIN и легко идентифицируется

Совместимость и монтаж

Наконечник медный луженый ТМЛ DIN 50-10 EKF совместим с болтами диаметром 10 мм и зажимами, рассчитанными на этот размер. Для монтажа требуется инструмент для опрессовки с матрицей, подходящей под сечение 50 мм2 и тип наконечника TML. Убедитесь, что глубина запрессовки соответствует длине гильзы - недостаточная или избыточная опрессовка снижают надёжность соединения. После монтажа проверьте механическую прочность: попробуйте слегка потянуть кабель - он не должен выскальзывать.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN 46228-1, который регламентирует форму, размеры и электротехнические параметры наконечников. Лужёное покрытие повышает устойчивость к коррозии в условиях повышенной влажности, что важно для промышленных объектов. Наконечник не содержит свинца и соответствует RoHS.

Преимущества

• Высокая теплопроводность меди минимизирует нагрев при больших токах
• Лужёное покрытие предотвращает образование оксидов, продлевая срок службы контакта
• Тонкий кольцевой фланец позволяет использовать в ограниченном пространстве
• Стандартные размеры гарантируют совместимость с большинством европейских и российских клеммных блоков
• Чёткая серая маркировка ускоряет визуальную идентификацию при обслуживании

Ограничения применения

• Не применяется для алюминиевых жил - материал несовместим, возможен электрохимический эффект
• Не предназначена для многожильных кабелей с очень мягкими жилами без предварительной прессовки - риск деформации
• Запрещено использование без опрессовки - просто вставлять в клемму нельзя
• Работает в температурном диапазоне до +90 C; при более высоких температурах возможно размягчение покрытия

Примеры использования

• Подключение выходных кабелей частотного преобразователя к двигателю
• Присоединение шины питания в распределительном щите 400 А
• Соединение кабеля с заземляющей шиной в промышленной автоматике
• Монтаж силового кабеля на входе в цепь управления насосной станцией

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишняя изоляция внутри увеличивает сопротивление
• Выбирайте клещи с матрицей, указанной для 50 мм2 и типа TML - используйте инструкцию производителя инструмента
• Проверяйте посадочный диаметр 10 мм перед закупкой болтов - не все клеммы имеют одинаковый шаг резьбы
• При работе в агрессивной среде (высокая влажность, химические пары) дополнительно смазывайте контакт термопастой на основе меди
• Храните наконечники в сухом месте - даже лужёное покрытие может потерять эффективность при длительном воздействии влаги
