Наконечник медный луженый ТМЛ-Р 35–8 (35мм² - Ø8мм) (в упак. 5 шт.) | 07-5316-3 Rexant MEET

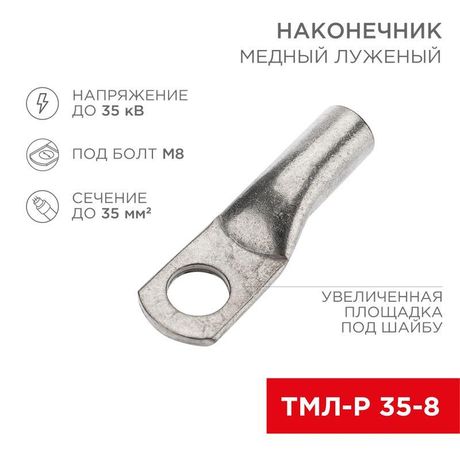

Наконечник медный луженый ТМЛ-Р 35–8 (35 мм2 – Ø8 мм) от бренда REXANT - это надёжный элемент для оконцевания многожильных медных проводов с помощью опрессовки, обеспечивающий прочное и долговечное болтовое соединение с шинами или оборудованием. Упаковка содержит 5 штук, что удобно для монтажа нескольких точек.

Назначение и область применения

Наконечник ТМЛ-Р 35–8 используется для подготовки концов многожильных проводов сечением 35 мм2 к болтовому соединению. Он применяется там, где требуется надёжный и стабильный электрический контакт: на распределительных щитах, в силовых цепях, на шинах постоянного тока, в контакторах, автоматических выключателях и других устройствах промышленного оборудования. Подходит для установки в электроустановках до 1000 В.

Технические характеристики

• Поперечное сечение провода: 35 мм2
• Диаметр отверстия под болт: 8 мм
• Материал: медь высокой чистоты
• Покрытие: лужёное (оловянное)
• Форма контактной площадки: кольцевая
• Угол соединения: 180° - прямое расположение провода и болта
• Количество отверстий: одно
• Тип проводника: многожильный
• Способ монтажа: опрессовка специальными клещами
• Количество в упаковке: 5 шт.

Совместимость и монтаж

Наконечник ТМЛ-Р 35–8 совместим с любыми многожильными медными проводами сечением 35 мм2. Для монтажа необходимо использовать гидравлические или механические опрессовочные клещи с матрицей, соответствующей размеру наконечника. После опрессовки проверьте качество соединения - металл должен плотно обжать все жилы без зазоров. Болт M8 (диаметром 8 мм) фиксирует наконечник на шине или клемме. Не используйте самодельные инструменты - некачественная опрессовка снижает надёжность соединения и повышает риск перегрева.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-94 и международным нормам для наконечников типа TML. Лужёное покрытие предотвращает образование оксидов на поверхности меди, обеспечивая стабильную проводимость и безопасную работу даже в условиях повышенной влажности. Наконечник рассчитан на рабочую температуру до +105 C и не выделяет токсичных веществ при нагреве.

Преимущества

• Лужёная поверхность замедляет окисление меди - продлевает срок службы контакта
• Высокая теплопроводность меди обеспечивает минимальные потери энергии
• Кольцевая форма позволяет равномерно распределить нагрузку при затяжке болта
• Прямой угол (180°) упрощает прокладку проводов и минимизирует напряжение изгиба
• Упаковка по 5 шт. экономит время при массовой установке

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жил при опрессовке
• Не рекомендуется применять с алюминиевыми проводами - различаются коэффициенты расширения, что вызывает ослабление контакта
• Запрещено использование без опрессовки - просто вставлять провод в отверстие нельзя
• Не подходит для частых демонтажей - многократная затяжка болта деформирует лужёный слой

Примеры использования

• Подключение мощных двигателей к частотному преобразователю через шины
• Соединение кабелей питания с входными клеммами щита управления
• Присоединение заземляющих проводников к контуру заземления
• Монтаж в системах конвейеров, насосных станциях, сварочных аппаратах

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки наконечника - лишняя изоляция мешает качественному обжатию
• Выбирайте клещи с матрицей, подходящей именно под 35 мм2 и Ø8 мм - не используйте универсальные
• Проверяйте посадочный диаметр болта перед покупкой - он должен быть точно 8 мм, иначе соединение будет люфтить
• Храните наконечники в сухом месте - хотя лужение защищает от коррозии, длительное воздействие влаги всё же снижает надёжность
• При работе в агрессивной среде (например, химические производства) дополнительно смазывайте контактную поверхность антикоррозийной пастой
