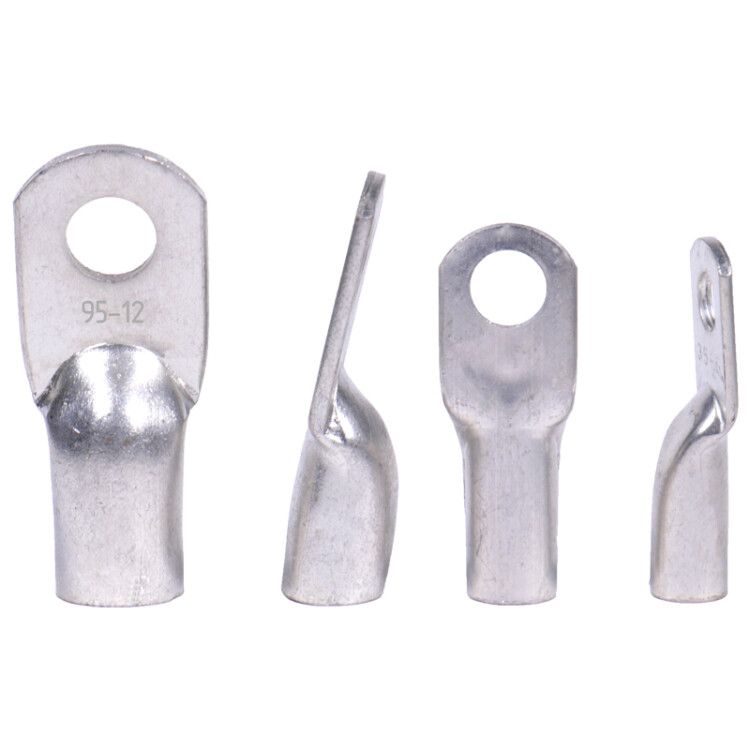

Наконечник медный лужёный ТМЛо 95-10 | zeta10475 ЗЭТАРУС

Наконечник медный лужёный ТМЛо 95-10 - это надёжный элемент для оконцевания многожильных медных проводов сечением 95 мм2, предназначенный для долговременного соединения через опрессовку. Бренд ЗЭТАРУС выпускает этот наконечник в сериях, проверенных на промышленных объектах, а артикул zeta10475 позволяет точно идентифицировать модель при заказе.

Назначение и область применения

Наконечник медный лужёный ТМЛо 95-10 используется для оконцевания медных многопроволочных жил, чтобы обеспечить прочное и надёжное соединение с болтовыми зажимами, шинами, контактами аппаратов и распределительных устройств. Применяется в силовых цепях: в щитах, на трансформаторах, в частях электрооборудования с высокими токами - например, в промышленных станках, системах автоматизации, подстанциях и энергообъектах.

Технические характеристики

• Номинальное сечение провода: 95 мм2
• Диаметр монтажного отверстия: 10 мм
• Материал: медь марки М2
• Покрытие: лужёное (олово-висмут, электролитическое)
• Класс гибкости жилы: Класс 2 (многопроволочная)
• Тип соединения: прямолинейный
• Форма фланца: кольцевая, тонкая
• Количество отверстий: одно
• Способ монтажа: опрессовка

Совместимость и монтаж

Наконечник медный лужёный ТМЛо 95-10 совместим с жилами класса 2 (многопроволочные) и допускает применение на жилах класса 1 и 3 при соблюдении требований к усилию опрессовки. Для монтажа требуется специальный пресс-клещи с матрицей, соответствующей размеру наконечника. Убедитесь, что глубина запрессовки соответствует длине гильзы - недостаточное давление вызывает плохой контакт, избыточное - повреждает жилу. Диаметр отверстия 10 мм подходит для болтов M10, часто используемых в силовой аппаратуре.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7385-78 и международными нормами для наконечников типа TMLo. Лужёное покрытие снижает риск окисления меди, предотвращает образование оксидов, которые ухудшают проводимость. Это особенно важно в условиях повышенной влажности, химически активной среды или при периодических перегрузках.

Преимущества

• Лужёное покрытие защищает медь от коррозии, продлевая срок службы соединения
• Тонкий фланец позволяет плотно прилегать к поверхности, минимизируя переходное сопротивление
• Одно отверстие упрощает установку и исключает перекос при затяжке
• Подходящий для массового монтажа - совместим с большинством промышленных пресс-клещей
• Высокая механическая прочность благодаря использованию медной трубы М2

Ограничения применения

• Не предназначен для однопроволочных жил (класса 1 без подготовки) - возможен разрыв при опрессовке
• Не рекомендован для постоянного погружения в воду или агрессивные химические среды - хотя лужение защищает, но не делает изделие герметичным
• Не подходит для жил сечением более 95 мм2 - может произойти деформация или разрыв
• Требует точного подбора инструмента для опрессовки; использование неподходящих клещей снижает надёжность контакта

Примеры использования

• Подключение кабеля 95 мм2 к шине в распределительном щите 0,4 кВ
• Соединение выводов трансформатора с медной шиной
• Оконцевание фазных проводов в промышленных пультах управления
• Монтаж заземляющих проводников в подстанциях

Практические советы

• Перед опрессовкой удалите изоляцию на длину, равную длине гильзы наконечника - не больше и не меньше
• Проверьте соответствие диаметра отверстия (10 мм) болту или шпильке перед сборкой
• При работе в условиях влаги или солёного воздуха дополнительно смажьте место соединения антикоррозийной пастой
• Для контроля качества после опрессовки проведите визуальную проверку: гильза должна быть равномерно сплющена, без трещин и выступов
• Артикул zeta10475 и бренд ЗЭТАРУС гарантируют совместимость с другими компонентами этой же серии - удобно при замене или пополнении запасов
