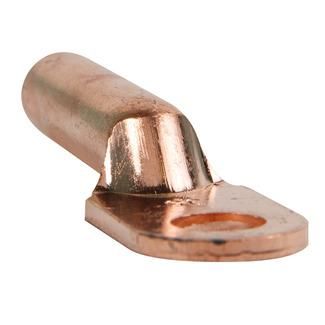

Наконечник медный OptiKit L-DT-240-16 | 278141 КЭАЗ

Наконечник медный L-DT-240-16 КЭАЗ предназначен для надёжного соединения медных проводов и кабелей сечением от 10 до 300 мм2 через опрессовку, применяется в силовых цепях до 10 кВ. Этот наконечник - часть серий OptiKit L/C от КЭАЗ, известных устойчивостью в тяжёлых условиях эксплуатации.

Назначение и область применения

Наконечник медный L-DT-240-16 КЭАЗ используется для оконцевания медных жил перед подключением к зажимам, шинам, коммутационному оборудованию. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, промышленном оборудовании, где требуется высокая токовая нагрузка и долговечность соединения.

Технические характеристики

• Поперечное сечение: 240 мм2 - рассчитан на токовые нагрузки, характерные для крупных силовых кабелей;
• Диаметр отверстия: 6 мм - совместим с болтами и винтами стандарта M6;
• Форма контактной площадки: кольцевая - обеспечивает равномерное распределение давления при затяжке;
• Номинальное напряжение: 10 000 В - допустимо применение в сетях до 10 кВ;
• Рабочий температурный диапазон: от –40 C до +80 C - выдерживает экстремальные условия, включая холодные регионы и нагрев от оборудования;
• Материал: медь - высокая электропроводность, минимальные потери энергии;
• Покрытие: без покрытия - требует защиты от коррозии в агрессивных средах;
• Угол соединения: прямолинейный - удобен для компактной сборки в ограниченном пространстве;
• Цвет изоляции: серый - визуальное отличие от других типов, соответствует внутренней маркировке КЭАЗ.

Совместимость и монтаж

Наконечник L-DT-240-16 КЭАЗ монтируется методом гидравлической или механической опрессовки специальными клещами. Для качественного соединения необходимо:

• Зачистить изоляцию с запасом, чтобы жила полностью вошла в трубчатую часть наконечника;
• Использовать матрицу, соответствующую сечению 240 мм2 и диаметру 6 мм;
• Не перегибать жилу после опрессовки - сохраняйте прямолинейную форму;
• Проверить прочность соединения усилием на выдергивание согласно ГОСТ 7395.

Подходит для многожильных и одножильных проводов класса Несколько - универсальный вариант для большинства кабельных систем.

Безопасность и стандарты

Произведён в соответствии с требованиями к изделиям для высоковольтных систем. Соответствует нормам безопасности для работы при напряжении до 10 кВ. Применение в открытых распределительных устройствах требует соблюдения правил Электробезопасности (ПТЭ, ПУЭ).

Преимущества

• Высокая теплопроводность меди снижает риск перегрева при длительной нагрузке;
• Кольцевая форма контакта минимизирует риск повреждения зажима при затяжке;
• Отсутствие покрытия позволяет использовать наконечник в местах, где нужна сварка или пайка поверхности;
• Стандартная длина и диаметр обеспечивают совместимость с широким спектром клемм и шин КЭАЗ и сторонних производителей.

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен химический контакт и коррозия;
• Без покрытия - не рекомендован для постоянной эксплуатации в сырых, солёных или химически активных средах без дополнительной герметизации или смазки;
• Не следует использовать при температурах ниже –40 C без проверки пластичности материала - возможна хрупкость при ударных нагрузках;
• Диаметр отверстия 6 мм исключает использование с более крупными болтами (M8 и выше).

Примеры использования

• Подключение силового кабеля 240 мм2 к шине в ячейке КРУ 10 кВ;
• Оконцевание фазных проводов в трансформаторной подстанции;
• Соединение медного кабеля с выводом автоматического выключателя большой мощности;
• Применение в конвейерных системах, насосных станциях, промышленных печках с высокой токовой нагрузкой.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - даже небольшое превышение может вызвать плохую опрессовку;
• При работе в условиях повышенной влажности нанесите антикоррозийную смазку на место соединения после опрессовки;
• Используйте только исправные и правильно подобраные опрессовочные клещи - некачественная опрессовка снижает срок службы в десятки раз;
• Артикул 278141 - единственный номер для заказа этого конкретного типа; другие модели с аналогичным сечением могут иметь другой диаметр отверстия или форму;
• Храните наконечники в сухом месте - медь легко окисляется при воздействии воздуха и влаги.
