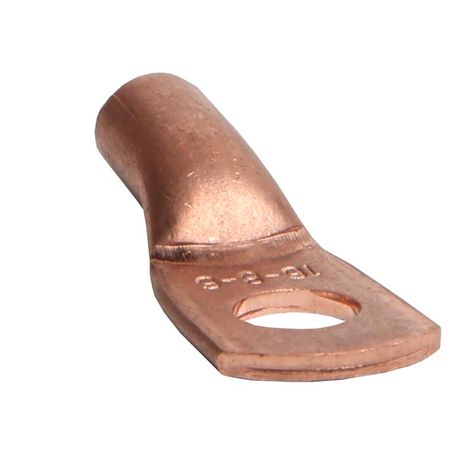

Наконечник медный OptiKit L-ТМ 16-6-6 ГОСТ 7386-80 | 324268 КЭАЗ

Наконечник медный L-ТМ 16-6-6 ГОСТ 7386-80 от КЭАЗ Optima предназначен для надёжного соединения медных проводов сечением 16 мм2 с болтовыми контактами диаметром 6 мм. Этот наконечник используется в силовых цепях до 35 кВ, особенно там, где требуется прочная и долговечная опрессованная связь - например, в распределительных щитах, трансформаторах и оборудовании промышленных автоматизированных систем.

Назначение и область применения

Наконечник медный L-ТМ 16-6-6 ГОСТ 7386-80 служит для оконцевания медных жил кабелей и проводов. Он обеспечивает механическую прочность и хорошую электропроводность при соединении с болтами, зажимами или шинами. Применяется в электротехнических установках с напряжением до 35 кВ, включая промышленное оборудование, энергообъекты, системы управления и распределительные устройства.

Технические характеристики

• Тип: наконечник L-образной формы (угол соединения - прямой)
• Материал: медь, без защитного покрытия
• Поперечное сечение провода: 16 мм2
• Размер резьбы/диаметр отверстия: M6 (6 мм)
• Форма фланца: кольцевая
• Класс проводника: совместим с одножильными и многожильными медными жилами
• Стандарт: ГОСТ 7386-80
• Цвет изоляции: серый (не является изолирующим элементом - цвет указывает на тип исполнения)

Совместимость и монтаж

Наконечник медный L-ТМ 16-6-6 ГОСТ 7386-80 устанавливается методом опрессовки. Для этого необходим пресс с матрицей, соответствующей размеру наконечника. Подходящий инструмент - ручной или гидравлический пресс с насадкой для сечений 16 мм2. После опрессовки наконечник плотно фиксируется на жиле, а затем крепится к клемме или шине через отверстие М6. Учитывайте, что посадочный диаметр отверстия - 6 мм, поэтому он подходит только для болтов или винтов такого же размера.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры и требования к материалам для кабельных наконечников. Наконечник не имеет изоляционного покрытия - при использовании в открытых участках цепей необходимо применять дополнительную изоляцию (термостойкая трубка, изолента, колпачки). Работает в температурном диапазоне, допустимом для медных проводников - от -50C до +90C.

Преимущества

• Высокая электропроводность благодаря чистой меди без покрытия - минимум потерь и нагрева
• L-образная форма позволяет удобно направить провод перпендикулярно к точке крепления, экономя место в щите
• Кольцевой фланец равномерно распределяет нагрузку при затяжке болта, снижает риск деформации контакта
• Совместим с широким спектром пресс-матриц - легко заменяем в условиях ремонта
• Поддерживает работу с многожильными и одножильными проводами - универсальность в монтаже

Ограничения применения

• Не предназначена для алюминиевых проводов - возможна коррозия и плохой контакт
• Отсутствие изоляции требует обязательного внешнего защиты в местах доступа человека или влажной среде
• Не рекомендован для частых демонтажей - после нескольких операций опрессовки металл теряет пластичность
• Запрещено использовать с болтами большего диаметра - это вызовет люфт и перегрев
• Не подходит для высокочастотных или импульсных цепей без дополнительных мер экранирования

Примеры использования

• Подключение медного кабеля 16 мм2 к шине PE в распределительном щите
• Присоединение выводов трансформатора к коммутационному устройству
• Соединение жилы двигателя с клеммной колодкой в промышленном станке
• Монтаж заземляющего проводника в подстанциях
• Фиксация провода в автономных системах питания с напряжением до 35 кВ

Практические советы

• Перед опрессовкой зачистите жилу на длину, указанную в спецификации наконечника - обычно 15–20 мм
• Используйте пресс с правильной матрицей: для 16 мм2 - не менее 6–8 ударов, давление должно быть равномерным
• Проверьте качество опрессовки: после снятия пресса наконечник не должен двигаться на жиле
• Если работаете во влажной среде - наденьте термоусаживаемую трубку поверх наконечника после монтажа
• Не используйте этот наконечник вместо изолированного - даже если цвет серый, он не защищён от прикосновения
• Артикул 324268 - проверяйте соответствие при заказе: иногда путают с аналогами других производителей
