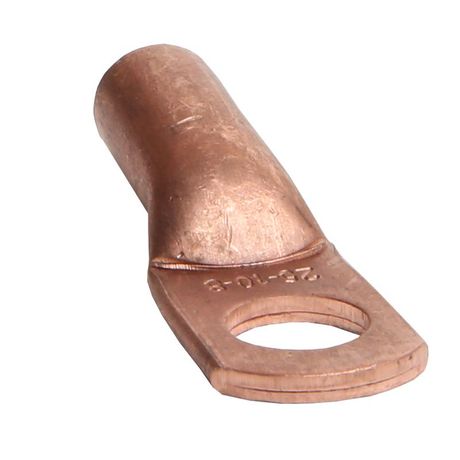

Наконечник медный OptiKit L-ТМ 25-10-8 ГОСТ 7386-80 | 324272 КЭАЗ

Наконечник медный L-ТМ 25-10-8 ГОСТ 7386-80 от КЭАЗ Optima предназначен для надёжного соединения медных проводов сечением 25 мм2 с болтовыми контактами через резьбу М8. Этот наконечник используется в силовых цепях до 35 кВ, особенно там, где требуется прочная и долговечная коммутация - например, в распределительных щитах, трансформаторах или на выводах оборудования.

Назначение и область применения

Наконечник медный L-ТМ 25-10-8 ГОСТ 7386-80 служит для оконцевания медных жил кабелей и проводов, обеспечивая механическую и электрическую связь между проводом и зажимом с резьбой. Применяется в системах высокой мощности: промышленном оборудовании, энергообъектах, тяговых установках, распределительных устройствах. Подходит для одножильных и многожильных проводов сечением 25 мм2. Угол соединения - прямой, что удобно при компактной укладке в шкафах и щитах.

Технические характеристики

• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Поперечное сечение: 25 мм2 - соответствует стандартному сечению медных жил
• Резьба: М8 - совместима с болтами и зажимами класса M8
• Форма фланца: кольцевая - равномерно распределяет усилие при затяжке
• Угол соединения: прямой - позволяет прокладывать провода параллельно поверхности
• Защитное покрытие: отсутствует - требует защиты от коррозии в агрессивных средах
• Стандарт: ГОСТ 7386-80 - гарантирует соответствие требованиям к размерам и качеству
• Класс проводника: несколько - поддерживает как одножильные, так и многожильные жилы

Совместимость и монтаж

Наконечник медный L-ТМ 25-10-8 ГОСТ 7386-80 монтируется методом опрессовки. Для этого необходим пресс с матрицей, подходящей под сечение 25 мм2 и тип наконечника L-ТМ. После зачистки жилы на длину, указанную в документации производителя, её вставляют в трубчатую часть наконечника и обжимают. Обжим должен быть выполнен двумя-тремя ударами, чтобы обеспечить плотный контакт без повреждений. Резьбовая часть предназначена для крепления к болтам М8 - не используйте другие размеры. Посадочный диаметр отверстия под резьбу соответствует стандарту М8.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует геометрию, материалы и испытательные методы для наконечников. Наконечник медный L-ТМ 25-10-8 ГОСТ 7386-80 рассчитан на работу при напряжении до 35 кВ, однако его применение в высоковольтных сетях требует соблюдения правил электробезопасности: проверка герметичности контакта, контроль момента затяжки, исключение перегрева. Отсутствие изоляционного покрытия требует дополнительной защиты - например, термоусадочных трубок или изолирующих колпачков - при использовании в открытых участках цепей.

Преимущества

• Высокая электропроводность благодаря чистой меди
• Кольцевой фланец снижает риск деформации при затяжке
• Прямой угол позволяет экономить место в плотных сборках
• Совместимость с широким спектром прессов и инструментов для опрессовки
• Производство по ГОСТ обеспечивает взаимозаменяемость с другими изделиями того же стандарта

Ограничения применения

• Не подходит для алюминиевых жил - материал медный, возможна гальванопара при смешанном соединении
• Отсутствие защитного покрытия делает его восприимчивым к коррозии во влажных, солёных или химически активных средах
• Не предназначен для частых демонтажей - после нескольких разборок контакт может потерять надёжность
• Не имеет изоляции - нельзя использовать без дополнительной защиты в местах доступа человека или в условиях повышенной влажности
• Подходит только для сечения 25 мм2; использование с меньшим или большим сечением недопустимо - это нарушает безопасность и вызывает нагрев

Примеры использования

• Подключение медного кабеля 25 мм2 к выходным клеммам трансформатора
• Заводка жилы в зажим автоматического выключателя с резьбой М8
• Соединение провода с шиной в распределительном щите 10(6)/0,4 кВ
• Присоединение к выводам двигателя или частотного преобразователя
• Монтаж в системах заземления и зануления при наличии требуемых сечений

Практические советы

• Перед монтажом обязательно зачищайте жилу до металла - остатки изоляции нарушают контакт
• Выбирайте пресс с матрицей, точно соответствующей типу L-ТМ и сечению 25 мм2 - некорректный инструмент приведёт к плохому обжиму
• Проверьте момент затяжки болта М8 - рекомендовано 9–12 Нм, зависит от материала зажима
• Если наконечник будет работать в условиях влаги, нанесите антикоррозийную смазку (например, литол) на резьбу и фланец
• Для защиты от случайного касания используйте термоусадочные трубки или изолирующие колпачки - даже если они не предусмотрены конструкцией
• При замене старого наконечника - всегда сверьте сечение и резьбу нового с оригиналом. Наконечник медный L-ТМ 25-10-8 ГОСТ 7386-80 не заменяет собой модели с другим углом или размером резьбы
