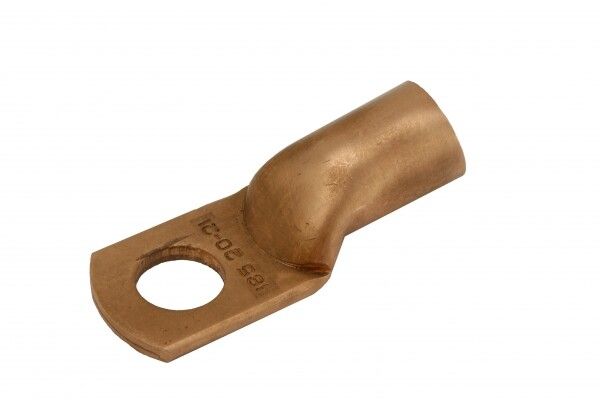

Наконечник медный ТМ 35-8-10 EKF PROxima | tm-35-8-10

Наконечник медный ТМ 35-8-10 от EKF PROxima - это надёжный элемент для оконцевания медных жил сечением 35 мм2 методом опрессовки, обеспечивающий прочное и долговечное болтовое соединение с шинами и оборудованием.

Назначение и область применения

Наконечник медный ТМ 35-8-10 предназначен для оконцевания кабелей и проводов с одножильными или многожильными медными жилами. После опрессовки он позволяет securely закрепить проводник в болтовых зажимах распределительных щитов, трансформаторов, автоматических выключателей и других устройств. Применяется в силовых цепях до 35 кВ, особенно там, где требуется высокая механическая устойчивость и стабильность контакта - например, в промышленном электрооборудовании, энергообъектах, системах автоматизации.

Технические характеристики

• Номинальное сечение проводника: 35 мм2
• Внутренний диаметр: 10 мм - подходит для жил с этим диаметром
• Наружный диаметр: 13 мм - влияет на совместимость с зажимами
• Материал: электротехническая медь марки М2 - обеспечивает низкое переходное сопротивление
• Способ монтажа: опрессовка - требует специальных клещей
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Номинальное напряжение: 35 кВ - допустимо применение в средневольтных сетях
• Тонкий фланец: да - снижает габариты и улучшает плотность прилегания
• Количество монтажных отверстий: 1 - для одного болта
• Исполнение: прямое - провод входит параллельно оси наконечника
• Цвет: бронзовый - естественный цвет меди без покрытия
• Заполнение AWG: 2 - эквивалент сечения 35 мм2
• Гарантийный срок: 60 месяцев
• Защитное покрытие: отсутствует - не имеет антикоррозийного слоя

Совместимость и монтаж

Наконечник медный ТМ 35-8-10 совместим с кабелями и проводами, имеющими медную жилу сечением 35 мм2 и внешним диаметром около 10 мм. Для монтажа необходимы гидравлические или механические клещи с матрицей, подходящей под этот типоразмер. Убедитесь, что матрица соответствует GOST 7386-80 - иначе возможна деформация или плохой контакт. Перед опрессовкой рекомендуется зачистить жилу на длину, достаточную для полного входа в трубку наконечника. Штампованная маркировка на корпусе помогает избежать путаницы при сборке.

Безопасность и стандарты

Производство наконечника TМ 35-8-10 выполнено в соответствии с требованиями ГОСТ 7386-80. Номинальное напряжение 35 кВ указывает на соответствие классу изоляции для работы в средневольтных установках. Отсутствие покрытия не снижает безопасность, но требует контроля условий эксплуатации - не применяйте в агрессивных средах без дополнительной защиты.

Преимущества

• Высокая электропроводность благодаря меди марки М2 - минимизация потерь и нагрева
• Штампованная маркировка на каждом изделии - исключает ошибки при монтаже
• Тонкий фланец - компактность и удобство в ограниченных пространствах
• Кольцевая форма контактной площадки - равномерное давление при затяжке болтом
• Снятие фаски на входе - облегчает введение жилы, снижает риск повреждения провода

Ограничения применения

Наконечник медный ТМ 35-8-10 не следует использовать в условиях повышенной влажности, агрессивных химических сред или открытых наружных установках без дополнительной герметизации - отсутствие защитного покрытия делает медь уязвимой к окислению. Также не подходит для алюминиевых жил. Не применяйте с проводами меньшего сечения - это вызовет люфт и перегрев. Класс проводника “несколько” означает совместимость с одножильными и многожильными жилами, но требует точного подбора инструмента для опрессовки.

Примеры использования

• Подключение медного кабеля 35 мм2 к шине в распределительном щите 10 кВ
• Соединение выводов трансформатора с медной шиной в подстанции
• Оконцевание жилы в частотном преобразователе мощностью более 50 кВт
• Монтаж в системах управления промышленными станками с высокими токами нагрузки

Практические советы

• Перед монтажом проверьте, чтобы диаметр жилы точно соответствовал внутреннему диаметру 10 мм - слишком тонкая жила приведёт к плохому контакту, слишком толстая - к повреждению наконечника.
• Используйте только инструмент с правильным профилем матрицы - некорректная опрессовка снижает надёжность соединения даже при соблюдении всех норм.
• После опрессовки проверьте механическую прочность: попробуйте слегка потянуть жилу - она не должна выскальзывать.
• При работе в сырых помещениях после монтажа обработайте место соединения противокоррозийной смазкой (например, Литолом или аналогичной).
• Артикул tm-35-8-10 часто используется в проектах EKF PROxima - сохраняйте его в списках запчастей для замены.
