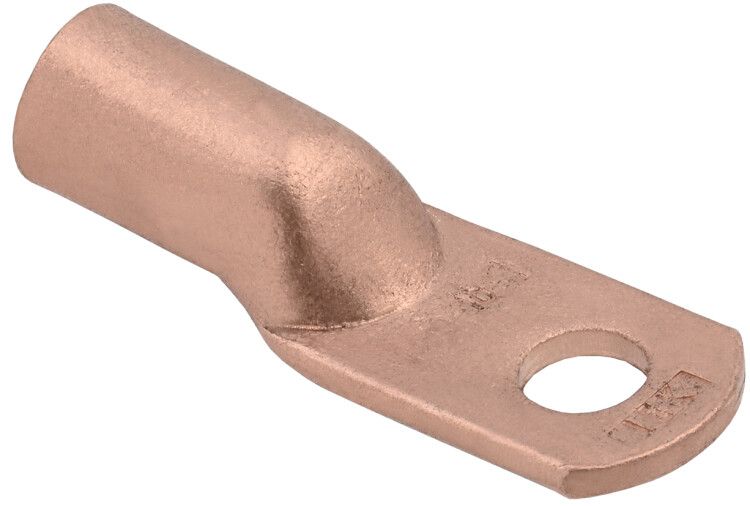

Наконечник медный ТМ 95-12 ГОСТ 7386 IEK (ИЭК) UNP23-095-12-15

Наконечник медный ТМ 95–12–15 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания массивных медных жил сечением 95 мм2 методом опрессовки. Этот элемент используется в силовых цепях до 10 000 В, особенно там, где важна механическая прочность и долгий срок службы - например, на шинах распределительных устройств, трансформаторах или вводных устройствах.

Назначение и область применения

Наконечник медный ТМ 95–12–15 ГОСТ 7386 применяется для создания качественного электрического контакта между медным проводом и болтовым соединением. Он позволяет равномерно передавать большой ток через точку крепления, снижает риск перегрева и улучшает надёжность соединений в высоконагруженных системах. Подходит для установки в щитах, КРУ, трансформаторных подстанциях, промышленном оборудовании и других объектах с напряжением до 10 000 В.

Технические характеристики

• Материал: Медь - обеспечивает высокую электропроводность и термостойкость;
• Номинальное сечение провода: 95 мм2 - рассчитан на большие токовые нагрузки;
• Диаметр отверстия: 12 мм - совместим с болтами M12 и аналогичными крепёжными элементами;
• Тип изделия: Наконечник - предназначена исключительно для опрессовки, не для сварки или пайки;
• Форма контактной площадки: Кольцевая - обеспечивает плотную фиксацию гайкой или болтом;
• Способ монтажа: Опрессовка - требует специального инструмента; самозажимные механизмы не ;
• Тип проводника: Массивная проводящая зона - подходит только для однопроволочных или многожильных медных жил с хорошей компактностью;
• Напряжение: До 10 000 В - соответствует требованиям для средневолнового и высоковольтного оборудования;
• Зашита поверхности: Без покрытия - не имеет антикоррозийного слоя, требуется изоляция или смазка в агрессивных условиях;
• Цвет: Медный - визуально отличается от алюминиевых аналогов;
• Срок службы: 30 лет - при соблюдении условий эксплуатации и правильной установке.

Совместимость и монтаж

Наконечник медный ТМ 95–12–15 ГОСТ 7386 совместим только с медными жилами сечением 95 мм2. Для монтажа необходима опрессовочная матрица, подходящая по размеру - обычно это матрица для 95 мм2 и диаметром отверстия 12 мм. Убедитесь, что зачищенная часть жилы полностью помещается во внутреннюю трубчатую часть наконечника. После опрессовки проверьте качество соединения: не должно быть трещин, выступов металла или люфта. Применяйте усилие согласно рекомендациям производителя инструмента - недостаточное давление вызывает плохой контакт, избыточное - повреждает металл.

Безопасность и стандарты

Наконечник медный ТМ 95–12–15 ГОСТ 7386 изготовлен в соответствии с ГОСТ 7386, который регламентирует форму, размеры и механические свойства таких изделий. Соответствие стандарту гарантирует взаимозаменяемость с другими сертифицированными комплектующими. Однако отсутствие защитного покрытия делает его чувствительным к коррозии в сырых или химически активных средах - такие условия требуют дополнительной защиты (например, герметизации или нанесения противокоррозийной смазки).

Преимущества

• Высокая теплопроводность меди минимизирует потери энергии и нагрев в месте соединения;
• Стандартные размеры обеспечивают совместимость с большинством клемм и болтовых групп в промышленных щитах;
• Долгий срок службы (до 30 лет) снижает частоту замены и затраты на обслуживание;
• Жесткая кольцевая форма предотвращает деформацию при затяжке болта;
• Произведён компанией IEK - известным производителем с контролируемым качеством сборки.

Ограничения применения

• Не алюминиевые или комбинированные (медно-алюминиевые) жилы - возможен электрохимический эффект и быстрый выход из строя;
• Не допускается использование без опрессовки - просто насаженный наконечник не создаёт надёжного контакта;
• Отсутствие защитного покрытия запрещает применение в открытых, влажных или солёных средах без дополнительной изоляции;
• Подходит только для постоянных соединений - не предназначен для часто демонтируемых участков;
• Не использовать в сетях переменного тока выше 10 000 В - превышение класса напряжения опасно!

Примеры использования

• Подключение медного кабеля 95 мм2 к шине в распределительном щите 6(10) кВ;
• Соединение выводов трансформатора с медной шиной внутри КРУ;
• Присоединение заземляющего проводника к контуру заземления с помощью болта M12;
• Обустройство входного кабельного ввода на промышленном предприятии с мощностью более 100 кВт.

Практические советы

• Перед монтажом обязательно зачистите жилу до голого металла - даже микроскопическая изоляция снижает надёжность контакта;
• Выбирайте опрессовочные клещи с матрицей, точно соответствующей сечению 95 мм2 и типу наконечника ТМ - используйте метки на инструменте;
• Проверяйте посадочный диаметр 12 мм - он должен идеально совпадать с диаметром вашего болта или клеммы;
• В помещениях с повышенной влажностью после монтажа нанесите тонкий слой контактной смазки типа Литол-24 или DOW CORNING® 4;
• При использовании нескольких наконечников одного типа (например, в трёхфазной сети) всегда помечайте их цветовой маркировкой или этикетками - так проще диагностировать фазы;
• Артикул unp23-095-12-15 - сохраняйте его при заказе запчастей, чтобы не купить несовместимый вариант.
