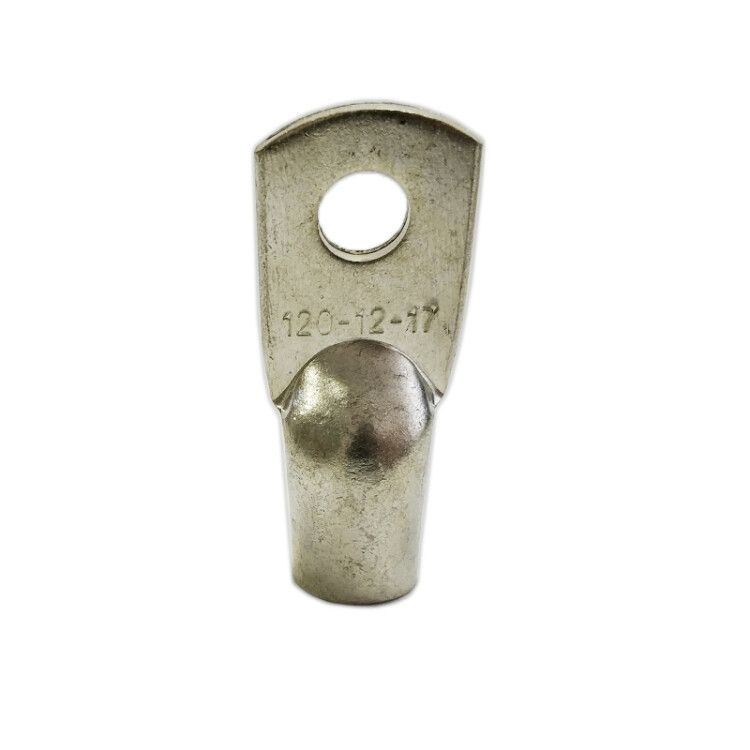

Наконечник луженый медный ТМЛ 120-12-17 Т2 опрес. ЗЭТАРУС zeta10632

Наконечник медный луженый ТМЛ 120-12-17 опрессовочный - это надёжный элемент для оконцевания многожильных и одножильных медных кабелей сечением 120 мм2. Бренд ЗЭТАРУС выпускает этот наконечник в соответствии с ГОСТ 7386-80, обеспечивая долговечный контакт при высоких нагрузках. Применяется в силовых цепях до 35 кВ, особенно там, где важна устойчивость к коррозии и механическая прочность.

Назначение и область применения

Наконечник медный луженый ТМЛ 120-12-17 опрессовочный предназначен для создания качественного электрического контакта между медной жилой кабеля и зажимом оборудования - например, автоматическим выключателем, шиной, клеммной колодкой или выводом трансформатора. Подходит для установки в распределительных устройствах, щитах, на станках, конвейерах, системах освещения и других объектах с повышенными токовыми нагрузками. Лужёная поверхность защищает медь от окисления, что важно в условиях повышенной влажности или агрессивной среды.

Технические характеристики

• Поперечное сечение жилы: 120 мм2
• Диаметр отверстия: 12 мм - соответствует болтам M12
• Материал: медь марки М2
• Покрытие: лужёное (олово-висмут, электролитическое)
• Диапазон внешнего диаметра кабеля: до 17 мм
• Тип проводника: все виды медных жил (однопроволочные и многопроволочные)
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: прямолинейный - удобен для компактной сборки
• Конструкция втулки: короткая - снижает габариты и вес
• Защитный покров: есть - предохраняет от повреждений при хранении и монтаже
• Тонкий фланец: да - позволяет плотнее прилегать к поверхности клеммы
• Климатическое исполнение: Т2 - работает при температуре от −25C до +40C
• Цвет: серый
• Количество монтажных отверстий: одно
• Стандарт: ГОСТ 7386-80

Совместимость и монтаж

Наконечник медный луженый ТМЛ 120-12-17 опрессовочный совместим с любыми устройствами, имеющими крепление M12. Для монтажа требуется специальный пресс - гидравлический или ручной - с матрицей, подходящей под сечение 120 мм2. Перед опрессовкой необходимо удалить защитную плёнку с наконечника, зачистить жилу кабеля и вставить её полностью во втулку. Убедитесь, что жила не перегнута и заполнена всю длину втулки. После опрессовки проверьте качество соединения: деформация должна быть равномерной, без трещин и выпираний металла. Кабель с внешним диаметром более 17 мм не рекомендуется использовать - возможен риск плохого контакта или повреждения наконечника.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, который регламентирует форму, размеры, материалы и условия испытаний для кабельных наконечников. Электролитическое лужение обеспечивает антикоррозийную защиту и сохраняет хорошую проводимость даже после длительной эксплуатации. Климатическое исполнение Т2 гарантирует работу в помещениях с нормальной влажностью и умеренным температурным режимом. Наконечник не предназначен для работы вне помещений при экстремальных температурах или постоянном воздействии воды - для таких условий требуются другие классы защиты.

Преимущества

• Высокая теплостойкость меди - способен выдерживать большие токовые нагрузки без нагрева
• Лужёное покрытие замедляет окисление, продлевает срок службы контакта
• Короткая втулка экономит место внутри щита или корпуса
• Тонкий фланец обеспечивает лучшее прилегание к клемме, снижает переходное сопротивление
• Одно отверстие M12 - универсальное решение для большинства промышленных клемм
• Производится по ГОСТ - гарантированная взаимозаменяемость с другими изделиями того же стандарта

Ограничения применения

• Не для алюминиевых жил - материал рассчитан исключительно на медь
• Не предназначены для открытых наружных установок без дополнительной герметизации
• Не допускается использование с кабелями, чей внешний диаметр превышает 17 мм - возможно недостаточное уплотнение
• Не следует применять в местах с частыми вибрациями без дополнительной фиксации - хотя наконечник прочный, сам контакт может ослабнуть
• Не используется в сетях выше 35 кВ - выход за пределы заявленных параметров опасен!

Примеры использования

• Подключение мощных двигателей через клеммные колодки в промышленных щитах
• Присоединение кабелей к шинам в РУ 6–10/35 кВ
• Обвязка медных жил в преобразовательных станциях и UPS-системах
• Монтаж заземляющих проводников в электроустановках с высокой степенью защиты IP67
• Сборка силовой части сварочных аппаратов и прессов

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля и наконечника - 120 мм2 должны точно совпадать
• Выбирайте пресс с правильной матрицей; используйте матрицу, указанную производителем для ТМЛ 120
• Не забудьте снять пластиковую защиту перед опрессовкой - она остаётся только для транспортировки
• Проверяйте глубину входа жилы: она должна доходать до упора внутри втулки
• После монтажа протестируйте контакт тестером - сопротивление должно быть минимальным (<0,1 Ом)
• Храните наконечники в сухом месте - даже лужёные детали могут терять защиту при длительном контакте с влагой
• Артикул zeta10632 - единственный номер для заказа этого конкретного типа; не путайте с аналогичными моделями с другим диаметром или сечением
